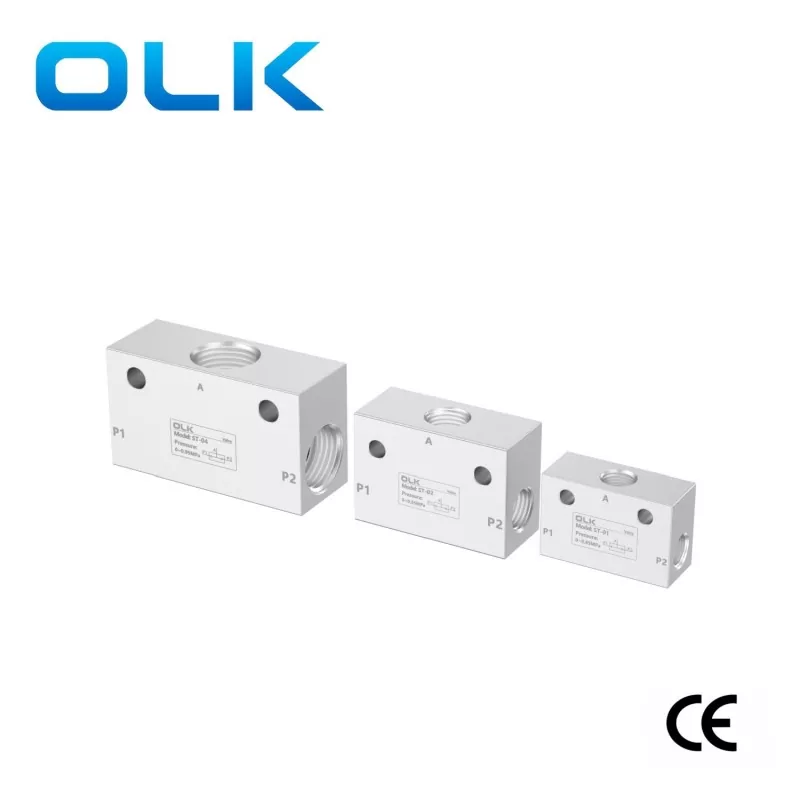

Стрт Схаттле вентили

Валвес Схуттле Схаттле Оулеикаи (ОЛК) има два улазна портова "у" и један излазни порт "напоље". Када један од увоза има унос, извоз има излаз. Ако два улазна притиска нису једнака, улаз и утичници високог притиска су повезани. Ако су два улазна притиска једнака, улаз са првим улазним притиском је повезан на излазни порт.

Ст схуттле вентил ЛСО познат као вентили за селекторе или дуално пилот провере, су у основи тросмерни хидраулички пилот вентили. Они аутоматски бирају хидраулични круг. Када је актуатор снабдевени два наизменична извора под притиском и потребно је отворити порт за више притиска, користи се вентил за превоз.

Свет серије Схуттле вентили за чишћење интерфејса, брзе гасове, велика вентилациона капацитет, једноставна инсталација, способна да компримира гас; брза емисија;

Мере предострожности и питања пријаве:

Вентили за превоз се углавном користе за избор сигнала, као што су у круговима који прелазе између ручног и аутоматског рада.

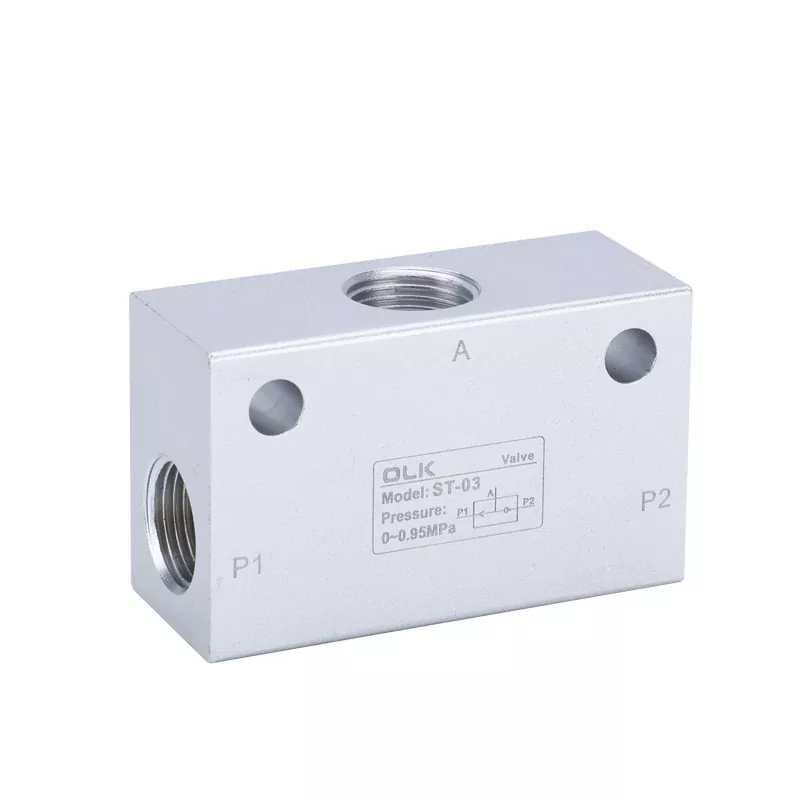

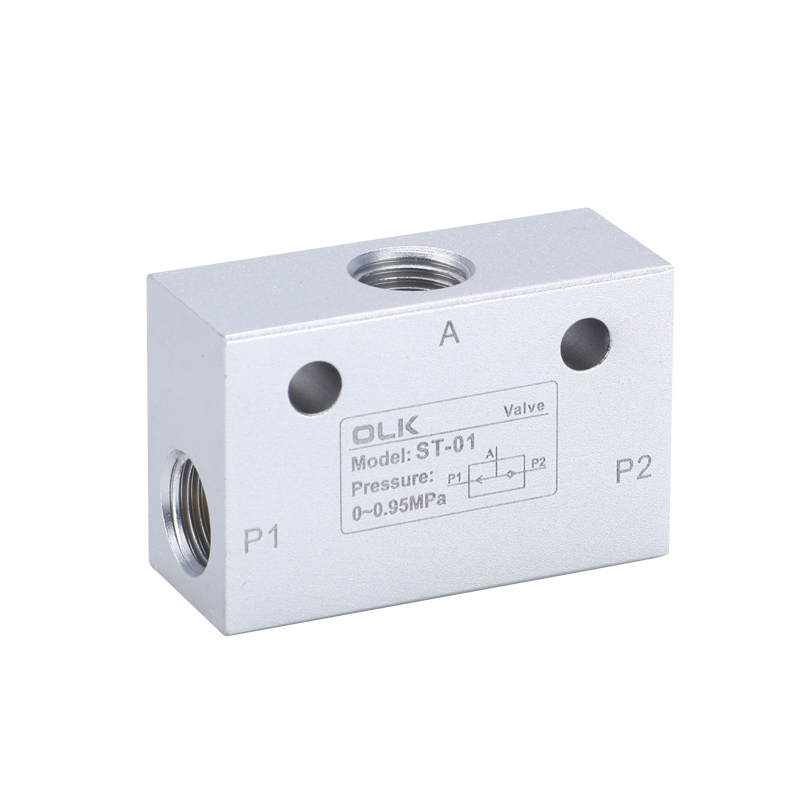

Ако ваздушни прикључци ваздушне цеви нису одабрани правилно, узрокујући унос ваздуха или исцрпљујуће у луци да је врло мали, језгро вентила не може у потпуности да се помакне, што је повезан са свим прикључцима. То се мора спречити. СТ-01: Г1 / 8; СТ-02: Г1 / 4; СТ-03: Г3 / 8; СТ-04: Г1 / 2

Вентили шатла се такође могу користити у круговима високог и ниског притиска. Међутим, на 3-смерни вентил од 2 положаја мора бити инсталиран на долазној страни под високим притиском превоза да би се избегло ризик губитка ниског притиска.

Симбол:

Општи параметри вентила са шатлом Ст Сартиес

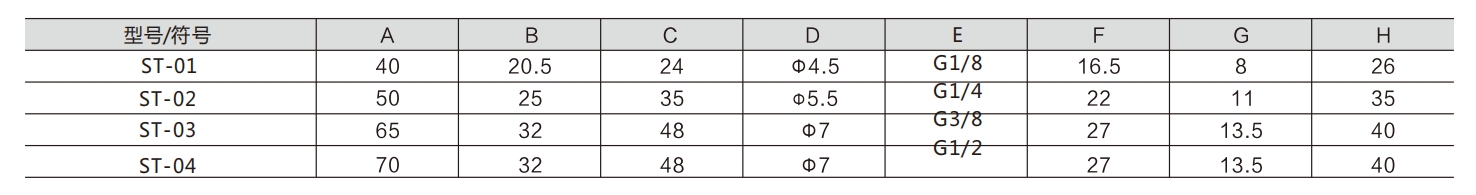

САТ СЕРИЈЕ Схуттле Вентил различити параметри
