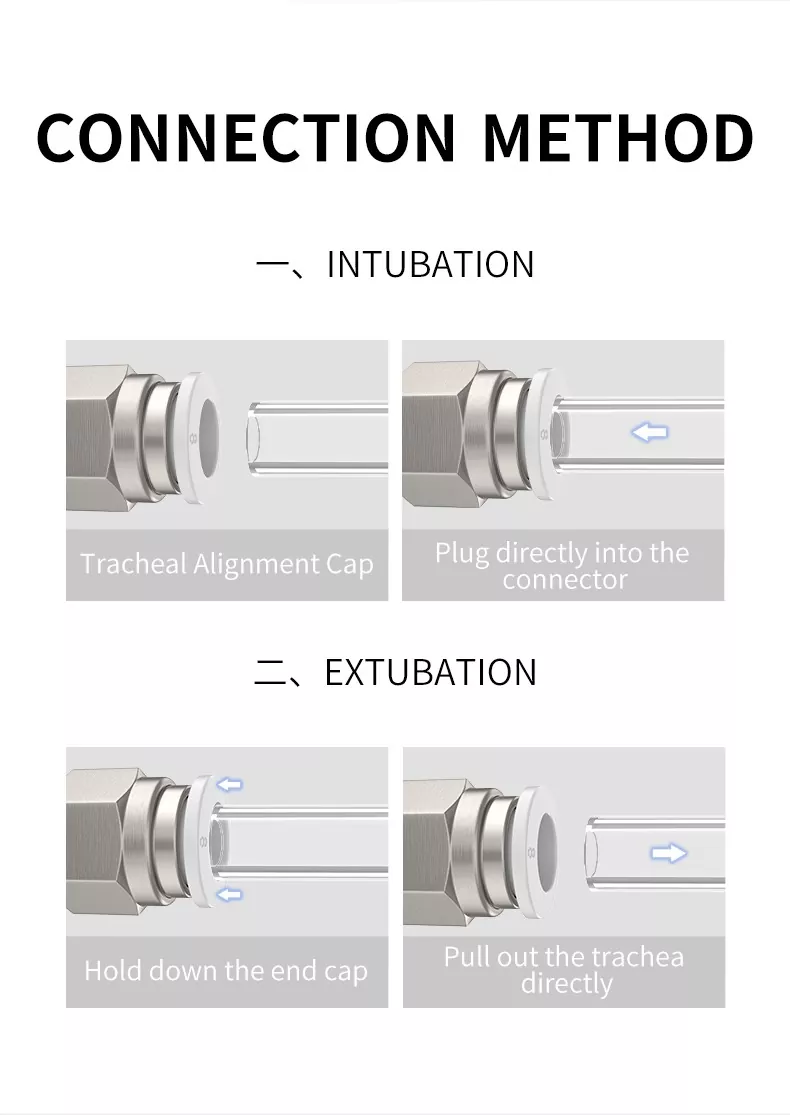

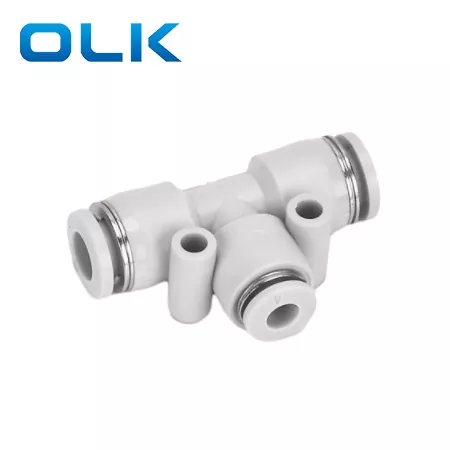

Брза повезаност цеви за цев омогућава сигурну везу једноставним притиском цеви све у току.
Да бисте уклонили цев, прво гурните рукав ослобађање равномерно да отворите опружни колач, а затим се цев може лако извући.
Брза повезаност цеви се користе у пнеуматском тибе систему
Арматура пнеуматских цеви са различитим врстама могу да се састану са свим неееедима у систему пнеуматске цеви
Чак и након инсталирања, смер цеви се може слободно променити
НИКЛЕДНОГ БРАСНОГ ТИЈЕЛА ЈЕ КОРИШТЕЊЕ И ПРАВО ЗА ЗАЛАГАЊЕ
Све Р и НПТ нити лепило има ефекат заптивања.
Све равне нити су стандардне О прстенове.
Поређење спецификација навоја за упоређивање пнеуматских арматура
| Тема од 55 ° Трубе | |||||
| Шифра | 01 | 02 | 03 | 04 | 06 |
| Нит | Р1 / 8 | Р1 / 4 | Р3 / 8 | 1/2 | Р3 / 4 |
| 55 ° Равна тема цеви | |||||
| Шифра | Г01 | Г02 | Г03 | Г04 | Г06 |
| Нит | Г1 / 8 | Г1 / 4 | Г3 / 8 | Г1 / 2 | Г3 / 4 |
| Метрички навој | |||||
| Шифра | М3 | М5 | М6 | ||
| Нит | М3к0.5 | М5к0.8 | М6к1.0 | ||
| Тхреад ТУБЕ ТУБЕ 60 ° | |||||
| Шифра | Н01 | Н02 | Н03 | Н04 | Н06 |
| Нит | НПТ1 / 8 | НПТ1 / 4 | НПТ3 / 8 | НПТ1 / 2 | НПТ3 / 4 |
| Јединствена конац за фину питцх | |||||
| Шифра | У10 | ||||
| Нит | 10-32унф | ||||
Напомена: ОЛК пнеуматска приклада се испоручује подразумевано са конусним нитима. Ако су потребне остале врсте навоја (нпр. Паралелно, метрички, НПТ итд.) Обавестите наш ОЛК продајни тим приликом постављања поруџбине.
Уобичајени нити и стандарди навоја за брзо повезивање цеви
| Тип теме | Код навоја | Облик нинице | Угао навоја (α) | Тип подударања | Стандарди | Стандардни код | Стандардна организација |
| БСПП (цилиндрично, не-заптивање) | G | Унутрашњи / спољашњи | 55 ° | Паралелно / паралелно | ИСО 228-1 2003 | ИСО | ИСО - Међународна организација за стандардизацију |
| БСПП | Унутрашњи / спољашњи | 55 ° | Паралелно / паралелно | ГБ / Т 7307 2001 | ГБ | САЦ - Управа за стандардизацију Кине | |
| Пф | Унутрашњи / спољашњи | 55 ° | Паралелно / паралелно | БС 228-1 2003 | Бс | БСИ - Институција за британске стандарде | |
| ЈИС Б 0202 | Он | ЈИСЦ - Одбор за индустријске стандарде Јапански | |||||
| КС Б 0221 | КС | КАТС - Корејска агенција за технологију и стандарде | |||||
| БСПТ (конусно, заптивање) | Рп | Унутрашњи | 55 ° | Конусно / паралелно | ИСО 7-1 | ИСО | ИСО - Међународна организација за стандардизацију |
| Рц | Унутрашњи | Конусно / паралелно | ГБ / Т 7306-1987 | ГБ | САЦ - Управа за стандардизацију Кине | ||
| R | Спољашњи | Конусно / паралелно | БС 21 1985 | Бс | БСИ - Институција за британске стандарде | ||
| Бспт | Унутрашњи / спољашњи | 55 ° | Сужени / сужен | ЈИС Б 0203 | Он | ЈИСЦ - Одбор за индустријске стандарде Јапански | |
| Пт | Унутрашњи / спољашњи | Сужени / сужен | КС Б 0222 | КС | КАТС - Корејска агенција за технологију и стандарде | ||
| НПСЦ (Амерички интерни) | НПСЦ | Унутрашњи | 60 ° | Конусно / паралелно | АНСИ Б1.20.1-1983 | АНСИ | АНСИ - амерички институт за националне стандарде |
| ГБ / Т 12716-2002М | ГБ | САЦ - Управа за стандардизацију Кине | |||||
| НПТ (амерички конусни) | Изрезати | Унутрашњи / спољашњи | 60 ° | Сужени / сужен | АНСИ Б1.20.1-1983 | АНСИ | АНСИ - амерички институт за националне стандарде |
| ГБ / Т 12716-2002М | ГБ | САЦ - Управа за стандардизацију Кине | |||||
| Метрички навој | M | Унутрашњи / спољашњи | 60 ° | Паралелно / паралелно | ИСО 261-1998 | ИСО | ИСО - Међународна организација за стандардизацију |
| ГБ / Т 1193-2003 | ГБ | САЦ - Управа за стандардизацију Кине |
1. Да потврди да је коначни пресек црева вертикално, нема огреботина на спољњем обиму црева. Црево није елиптично.
2 Обавезно потврдите да је црево убачено у крај црева. Постоје цурење ваздуха.
3. Обавезно потврдите да се црево неће извући након убаченог црева.
1. Пре прекидања цеви, обавезно потврдите да је притисак унутар цеви на '0'.
2 Притисните прстен за ослобађање равномерно на дно и извуците цев. Ако се прстен за ослобађање не притисне на месту, епрувета се не могу извући или се може напети. Откривени цеви могу остати унутар цеви.
