Brand:
OLKType:

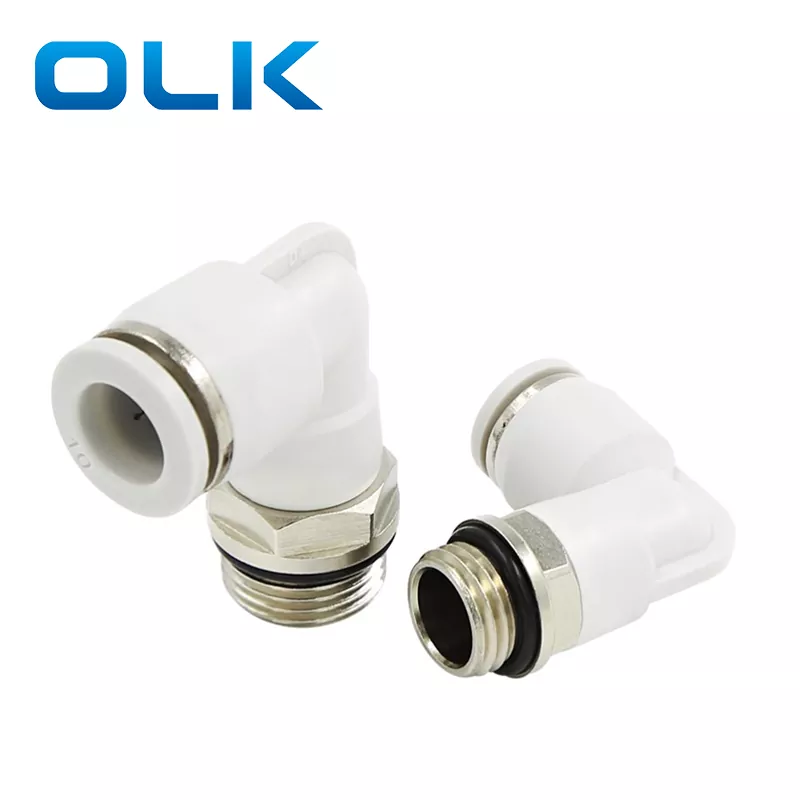

L Type Elbow BSPP Male Thread (G Thread)Color:
Black,White,BlueПЛ-Г мушки цевни прикључак за утискивање је коленаста спојница од 90 степени и Г навој идеални за употребу у скученим просторима или где је потребно преусмеравање цеви. Опремљен заптивним прстеновима за спречавање цурења ваздуха или течности.
Карактеристике производа: Компактна структура, погодна за мале просторе; Дизајн управљања под правим углом, погодан за трахеално ожичење
|
Шифра за наручивање |
|||
|
ПЛ |
8 |
-- |
Г01 |
|
Модел |
Величина цеви (метричка) |
|
Тип навоја (55° равно цевни навој) |
|
|
4:4мм |
|
01:Г1/8 |
|
|
6:6мм |
|
02:Г1/4 |
|
|
8:8мм |
|
03:Г3/8 |
|
|
10:10мм |
|
04:Г1/2 |
|
|
12:12мм |
|
|
|
|
14:14мм |
|
|
|
|
16:16 мм |
|
|
|
Флуид |
Ваздух/вода (условно)/вакуум |
|
Радни притисак |
0-1.0Мпа |
|
Вакумски притисак |
-100Кпа (10 Торр) |
|
Радна температура |
-10-60℃ |
|
Материјал |
НАЈЛОН (ПА), полиуретан (ПУ) |
|
|

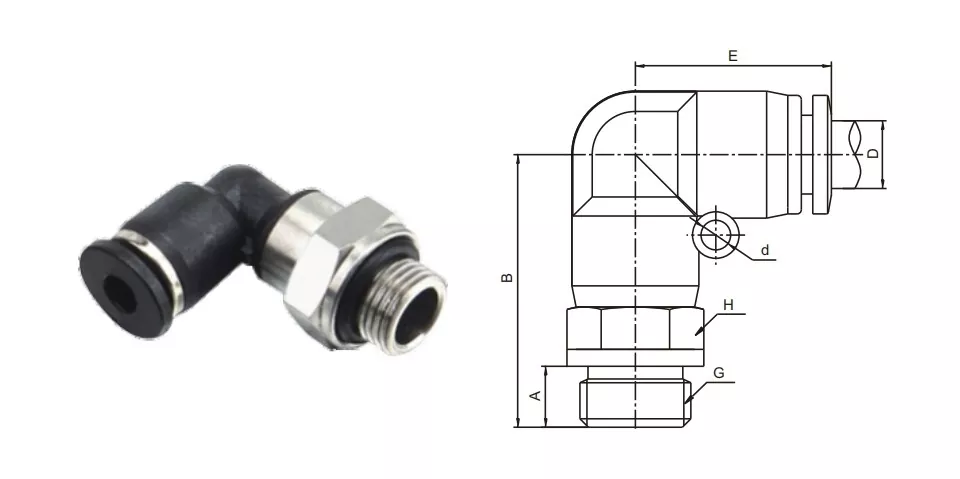

D |
G |
A |
B |
E |
H |
d |
|
ПЛ4-Г01 |
4 |
Г1/8 |
6 |
24 |
19.7 |
14 |
- |
|
ПЛ4-Г02 |
Г1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
ПЛ6-Г01 |
6 |
Г1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
ПЛ6-Г02 |
Г1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
ПЛ6-Г03 |
Г3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
ПЛ6-Г04 |
Г1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
ПЛ8-Г01 |
8 |
Г1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
ПЛ8-Г02 |
Г1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
ПЛ8-Г03 |
Г3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
ПЛ8-Г04 |
Г1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
ПЛ10-Г01 |
10 |
Г1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
ПЛ10-Г02 |
Г1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
ПЛ10-Г03 |
Г3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
ПЛ10-Г04 |
Г1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
ПЛ12-Г02 |
12 |
Г1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
ПЛ12-Г03 |
Г3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
ПЛ12-Г04 |
Г1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
ПЛ16-Г03 |
16 |
Г3/8 |
10 |
43 |
34 |
24 |
4 |
|
ПЛ16-Г04 |
Г1/2 |
12 |
45 |
34 |
24 |
4 |
|
Име/тип |
Опис структуре интерфејса |
|
ПЦ Елбов |
Спој цеви је савијен под углом од 90°, а други крај има унутрашњи навој |
|
ПЛ Елбов |
Један крај је уметнут, а други крај има спољни навој од 90° |
|
ПВ Елбов |
Оба краја су типа за уметање цеви, са кривином од 90° |
Од ког материјала је направљен ПЛ конектор?
бакар
Како се зову делови спојних цеви?

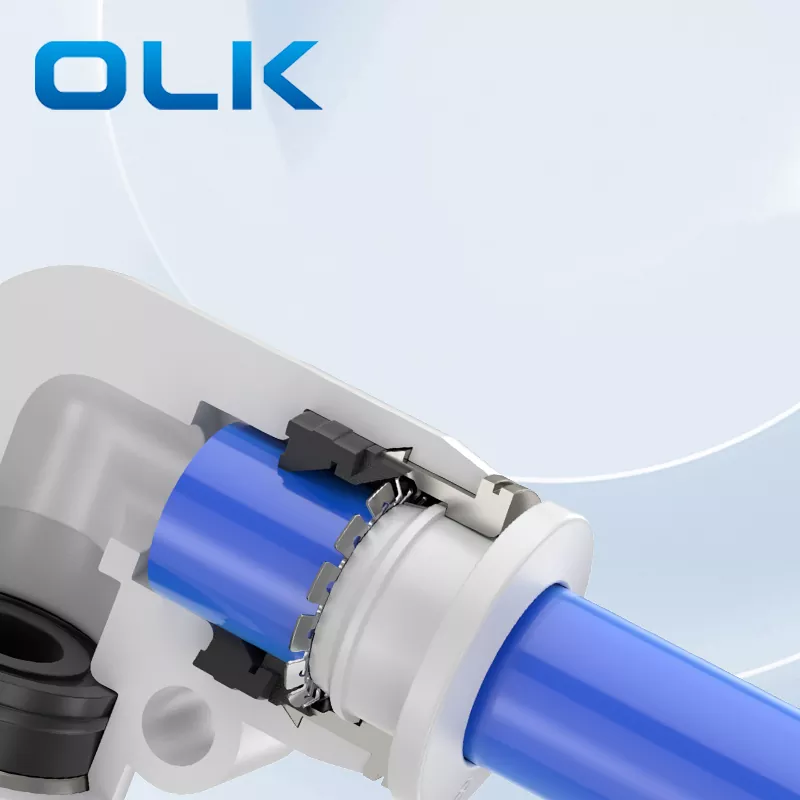

Унутрашња структура фитинга за брзо повезивање: Отпуштање, сет картица од легуре цинка, опруга за закључавање, рукавац за закључавање, заптивни прстен са копчом, пластика високе чврстоће
Која је то врста ПЛ нити?
То је метричка нит, М представља.
Шта значи „колена“ у пнеуматском прикључку?
Колено: Пнеуматски спој који омогућава цеви да промени смер, обично под углом од 90 степени.
