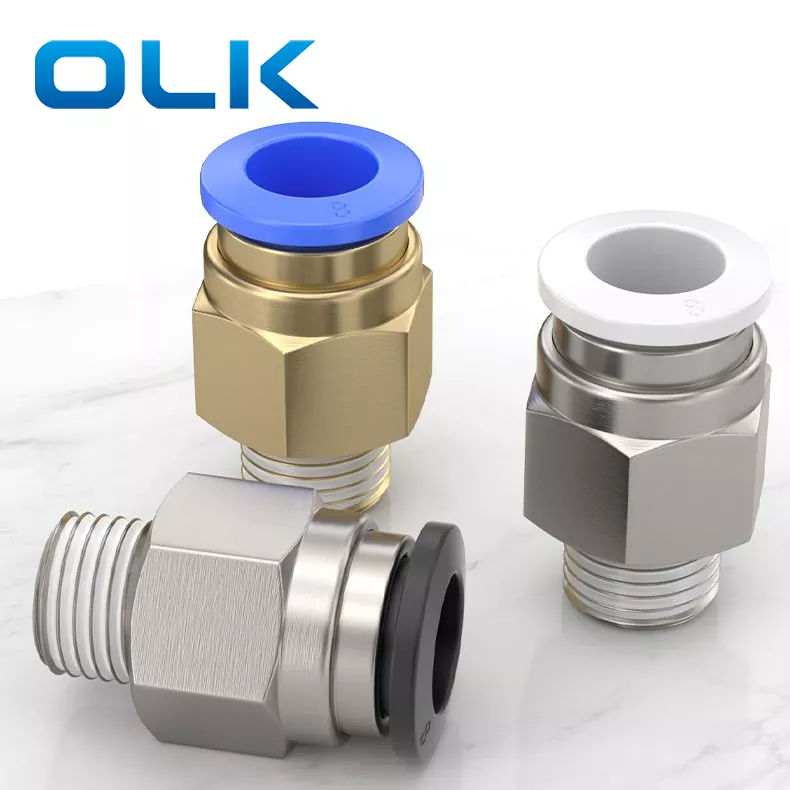

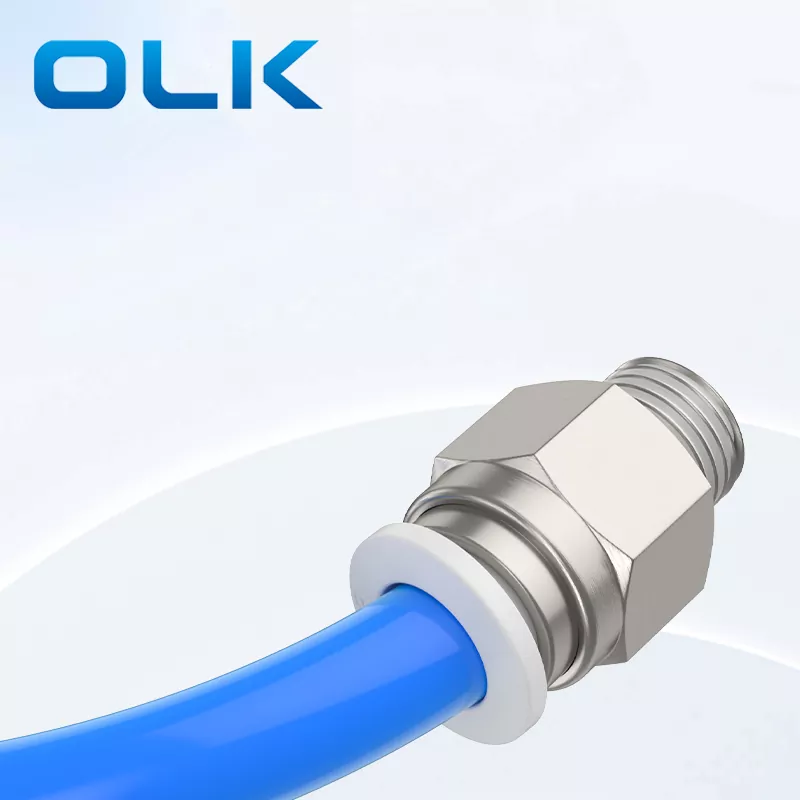

ПЦ Мушки навој равно гурање у цеви за постављање цеви је правац пнеуматски конектор који је дизајниран за брзу и сигурну повезаност цеви за опрему Портс.ит Карактеристике Компактна структура, снажна заптивача и брза уградња.
|
Код наручивања |
|||
|
Пц |
8 |
- |
01 |
|
Модел |
Величина цеви (метричка) |
|
Тип нит (нит равне цеви од 55 ° равна) |
|
|
4: 4мм |
|
01: Г1 / 8 |
|
|
6: 6 мм |
|
02: Г1 / 4 |
|
|
8: 8 мм |
|
03: Г3 / 8 |
|
|
10: 10 мм |
|
04: Г1 / 2 |
|
|
12: 12мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16 мм |
|
|
|
Течност |
Ваздух / вода (условно) / вакуум |
|
Радни притисак |
0-1.0мпа |
|
Вакуумски притисак |
-100кпа (10 торр) |
|
Радна температура |
-10-60 ℃ |
|
Материјал |
Најлон (ПА), полиуретан (ПУ) |
|

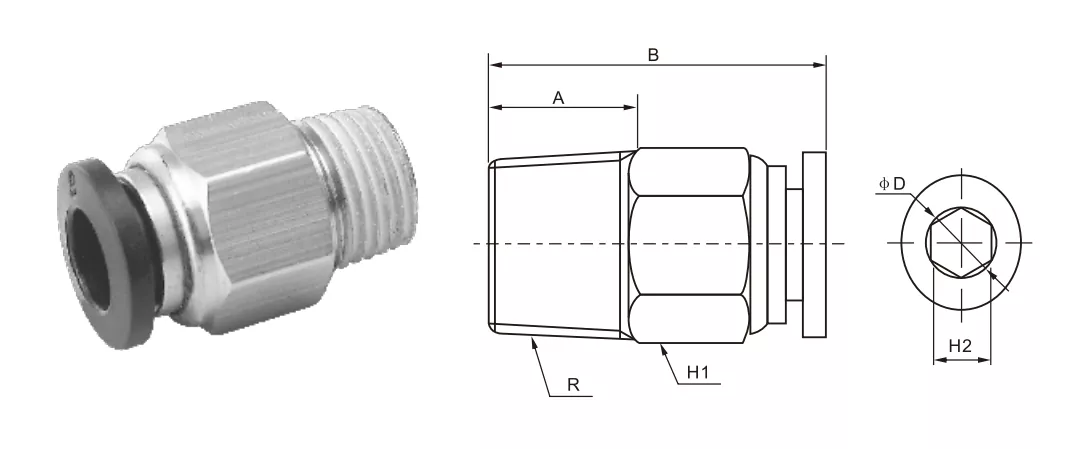

Инча уградња цеви |
Метричка цев за цев |
Φд |
R |
A |
B |
Х1 |
Х2 |
|
ПЦ5 / 32-М5 |
ПЦ4-М5 |
4 |
М5 |
4.5 |
21.8 |
10 |
2 |
|
ПЦ5 / 32-01 |
ПЦ4-01 |
4 |
Р1 / 8 |
6.5 |
20.5 |
10 |
3 |
|
ПЦ5 / 32-02 |
ПЦ4-02 |
4 |
Р1 / 4 |
9 |
19.5 |
14 |
3 |
|
ПЦ1 / 4-М5 |
ПЦ6-М5 |
6 |
М5 |
4.5 |
22.8 |
12 |
2 |
|
ПЦ1 / 4-01 |
ПЦ6-01 |
6 |
Р1 / 8 |
6.5 |
22.2 |
12 |
4 |
|
ПЦ1 / 4-02 |
ПЦ6-02 |
6 |
Р1 / 4 |
9 |
22.2 |
14 |
4 |
|
ПЦ1 / 4-03 |
ПЦ6-03 |
6 |
Р3 / 8 |
10 |
21.5 |
17 |
4 |
|
ПЦ1 / 4-04 |
ПЦ6-04 |
6 |
Р1 / 2 |
10 |
23 |
21 |
4 |
|
ПЦ5 / 16-01 |
ПЦ8-01 |
8 |
Р1 / 8 |
8 |
26.8 |
14 |
4 |
|
ПЦ5 / 16-02 |
ПЦ8-02 |
8 |
Р1 / 4 |
10 |
25.2 |
14 |
6 |
|
ПЦ5 / 16-03 |
ПЦ8-03 |
8 |
Р3 / 8 |
10 |
22.2 |
17 |
6 |
|
ПЦ5 / 16-04 |
ПЦ8-04 |
8 |
Р1 / 2 |
11 |
23.7 |
21 |
6 |
|
ПЦ3 / 8-01 |
ПЦ10-01 |
10 |
Р1 / 8 |
8 |
30.7 |
17 |
4 |
|
ПЦ3 / 8-02 |
ПЦ10-02 |
10 |
Р1 / 4 |
10 |
31 |
17 |
6 |
|
ПЦ3 / 8-03 |
ПЦ10-03 |
10 |
Р3 / 8 |
10 |
29.5 |
17 |
8 |
|
ПЦ3 / 8-04 |
ПЦ10-04 |
10 |
Р1 / 2 |
11 |
25.2 |
21 |
8 |
|
ПЦ1 / 2-01 |
ПЦ12-01 |
12 |
Р1 / 8 |
8 |
31.7 |
19 |
4 |
|
ПЦ1 / 2-02 |
ПЦ12-02 |
12 |
Р1 / 4 |
10 |
33.2 |
19 |
6 |
|
ПЦ1 / 2-03 |
ПЦ12-03 |
12 |
Р3 / 8 |
10 |
30 |
19 |
8 |
|
ПЦ1 / 2-04 |
ПЦ12-04 |
12 |
Р1 / 2 |
11 |
30 |
21 |
8 |
|
|
ПЦ14-03 |
14 |
Р3 / 8 |
11 |
38 |
24 |
6 |
|
|
ПЦ14-04 |
14 |
Р1 / 2 |
12 |
39 |
24 |
8 |
|
|
ПЦ16-03 |
16 |
Р3 / 8 |
13 |
39 |
24 |
10 |
|
|
ПЦ16-04 |
16 |
Р1 / 2 |
15 |
39 |
27 |
12 |
Од којих је материјала направљена конектор рачунара?
бакар
Која су имена прикључних дијелова прикључених цеви?

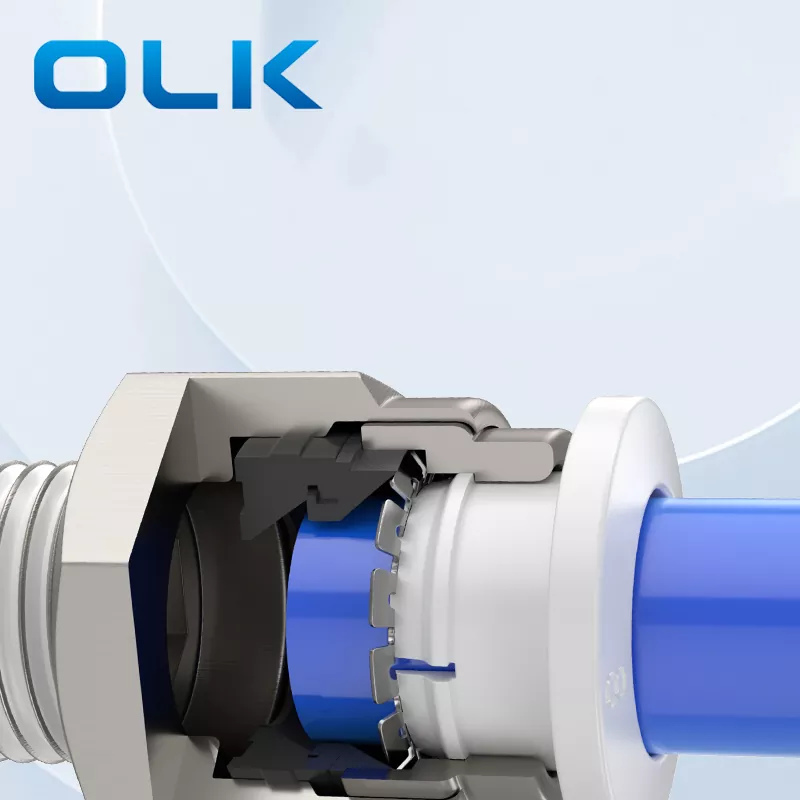

Брза повезана цевска цевска уградња унутрашње структуре: отпуштање, цинк алуална картица, закључавање клипа, закључана рукава, пљескачки заптивни прстен, пластика високе чврстоће
Каква је то навој за ПЦ?
То је метричка нит, М представља.
