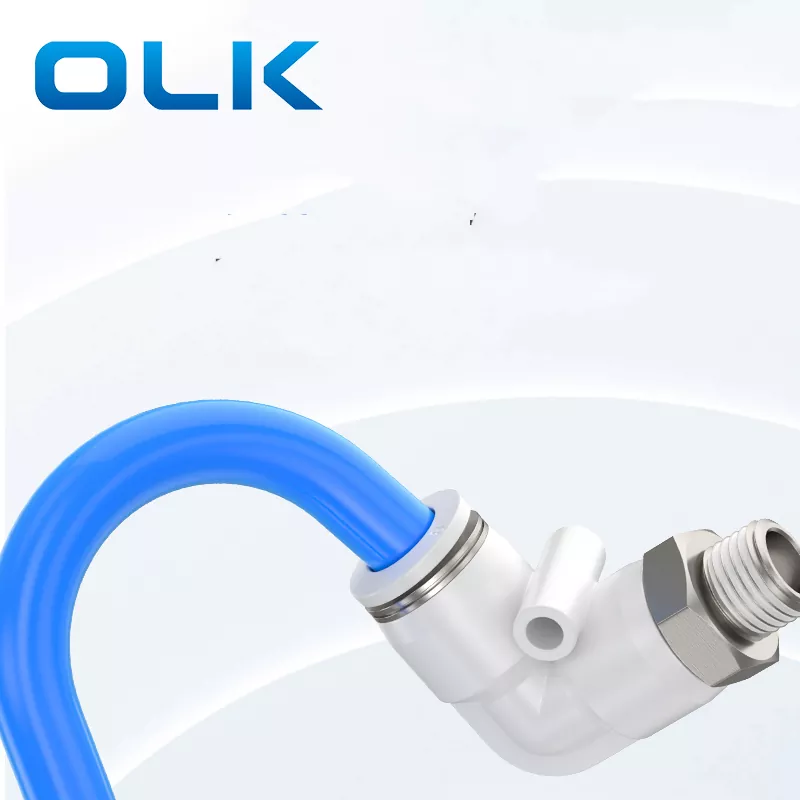

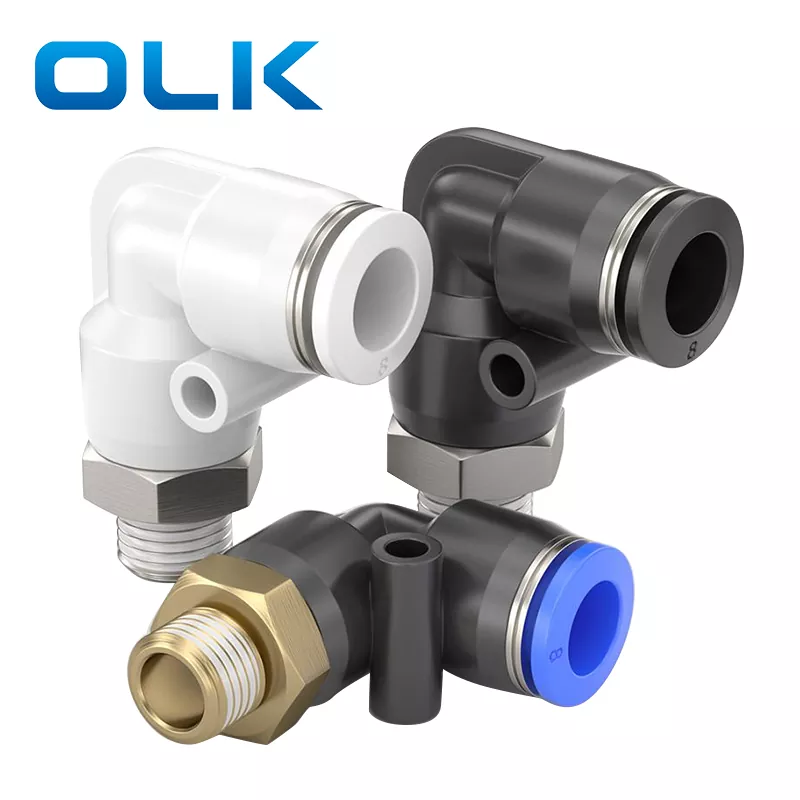

ПЛ Мушки лакат гурање у цеви за уградњу је конектор за лактове од 90 степени, идеалан за употребу у затвореним просторима или где је потребно преусмеравање цеви.
Карактеристике производа: Компактна структура, погодна за мале просторе; десни угао управљача, погодан за ожичење трахеје
|
Код наручивања |
|||
|
Набраклити |
8 |
- |
01 |
|
Модел |
Величина цеви (метричка) |
|
Тип нит (нит равне цеви од 55 ° равна) |
|
|
4: 4мм |
|
01: Г1 / 8 |
|
|
6: 6 мм |
|
02: Г1 / 4 |
|
|
8: 8 мм |
|
03: Г3 / 8 |
|
|
10: 10 мм |
|
04: Г1 / 2 |
|
|
12: 12мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16 мм |
|
|
|
Течност |
Ваздух / вода (условно) / вакуум |
|
Радни притисак |
0-1.0мпа |
|
Вакуумски притисак |
-100кпа (10 торр) |
|
Радна температура |
-10-60 ℃ |
|
Материјал |
Најлон (ПА), полиуретан (ПУ) |
|

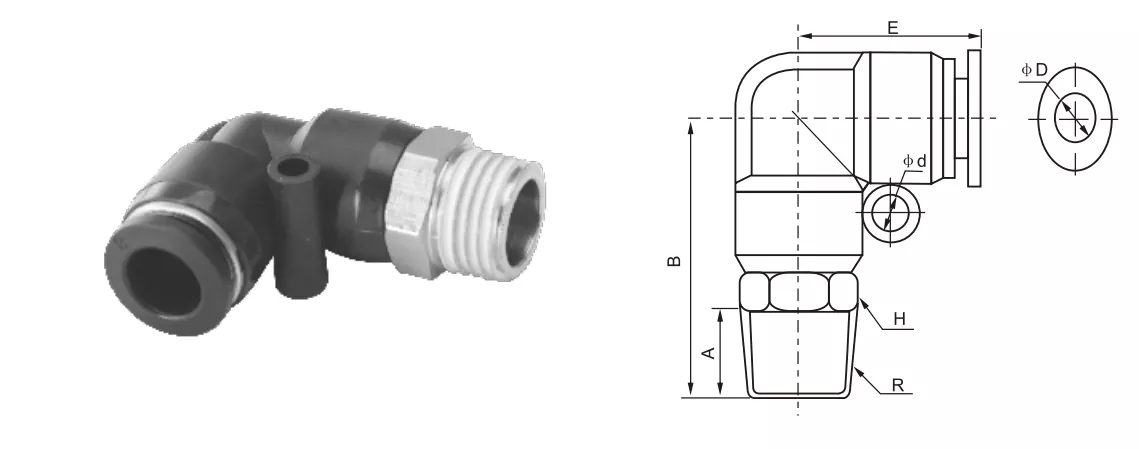

Инча уградња цеви |
Метричка цев за цев |
Φд |
R |
A |
B |
H |
E |
Φд |
|
ПЛ5 / 32-М5 |
ПЛ4-М5 |
4 |
М5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
ПЛ5 / 32-01 |
ПЛ4-01 |
4 |
Р1 / 8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
ПЛ5 / 32-02 |
ПЛ4-02 |
4 |
Р1 / 4 |
9 |
28 |
14 |
19.7 |
/ |
|
ПЛ1 / 4-М5 |
ПЛ6-М5 |
6 |
М5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
ПЛ1 / 4-01 |
ПЛ6-01 |
6 |
Р1 / 8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
ПЛ1 / 4-02 |
ПЛ6-02 |
6 |
Р1 / 4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
ПЛ1 / 4-03 |
ПЛ6-03 |
6 |
Р3 / 8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
ПЛ6-04 |
6 |
Р1 / 2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
ПЛ5 / 16-01 |
ПЛ8-01 |
8 |
Р1 / 8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
ПЛ5 / 16-02 |
ПЛ8-02 |
8 |
Р1 / 4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
ПЛ5 / 16-03 |
ПЛ8-03 |
8 |
Р3 / 8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
ПЛ5 / 16-04 |
ПЛ8-04 |
8 |
Р1 / 2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
ПЛ3 / 8-01 |
ПЛ10-01 |
10 |
Р1 / 8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
ПЛ3 / 8-02 |
ПЛ10-02 |
10 |
Р1 / 4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
ПЛ3 / 8-03 |
ПЛ10-03 |
10 |
Р3 / 8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
ПЛ3 / 8-04 |
ПЛ10-04 |
10 |
Р1 / 2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
ПЛ1 / 2-01 |
ПЛ12-01 |
12 |
Р1 / 8 |
8 |
38 |
19 |
30.3 |
5 |
|
ПЛ1 / 2-02 |
ПЛ12-02 |
12 |
Р1 / 4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
ПЛ1 / 2-03 |
ПЛ12-03 |
12 |
Р3 / 8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
ПЛ1 / 2-04 |
ПЛ12-04 |
12 |
Р1 / 2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
ПЛ14-03 |
14 |
Р3 / 8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
ПЛ14-04 |
14 |
Р1 / 2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
ПЛ16-03 |
16 |
Р3 / 8 |
15 |
50 |
24 |
34 |
4 |
|
|
ПЛ16-04 |
16 |
Р1 / 2 |
15 |
50.5 |
27 |
34 |
4 |
|
Име / тип |
Опис структуре интерфејса |
|
Пц лакат |
Зглоб цеви је савијени на углу од 90 °, а други крај је интерно навој |
|
Пл лак |
Уметнут је један крај и други крај има спољну нит од 90 ° |
|
ПВ лакат |
Оба краја су тип за уметање цеви, са завој 90 ° |
Од ком материјалу је направљен ПЛ конектор?
бакар
Која су имена прикључних дијелова прикључених цеви?

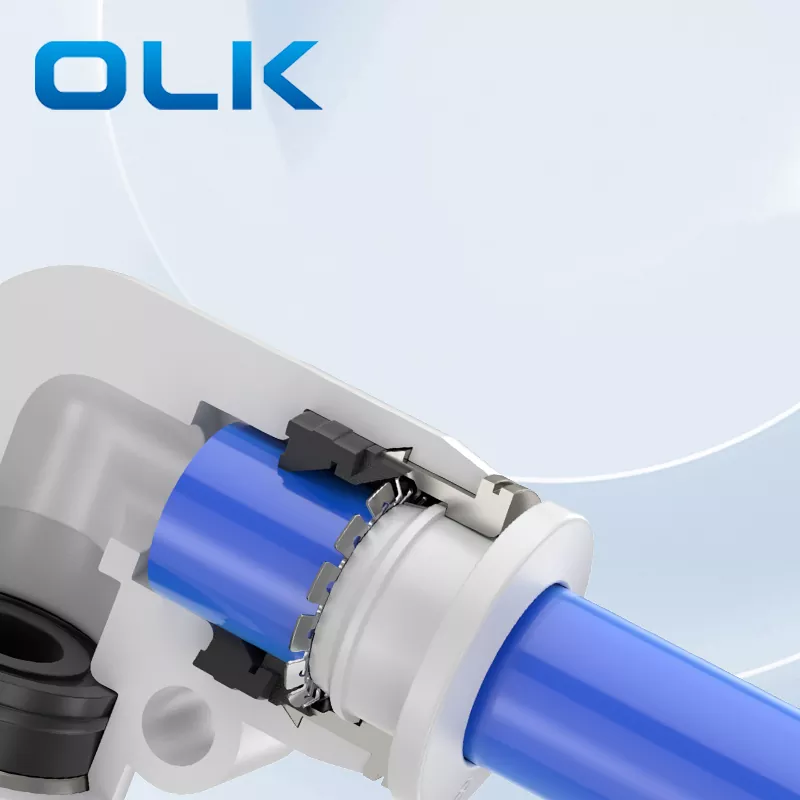

Брза повезана цевска цевска уградња унутрашње структуре: отпуштање, цинк алуална картица, закључавање клипа, закључана рукава, пљескачки заптивни прстен, пластика високе чврстоће
Која је то врста Лон-а?
То је метричка нит, М представља.
Шта значи "лакат" у пнеуматском прикладности?
Поклапање лакта: пнеуматско уградња која омогућава цев да промени смер, обично на углу од 90 степени.
