Брза прикључна опрема омогућавају сигурну везу једноставним гурањем цеви све у току.

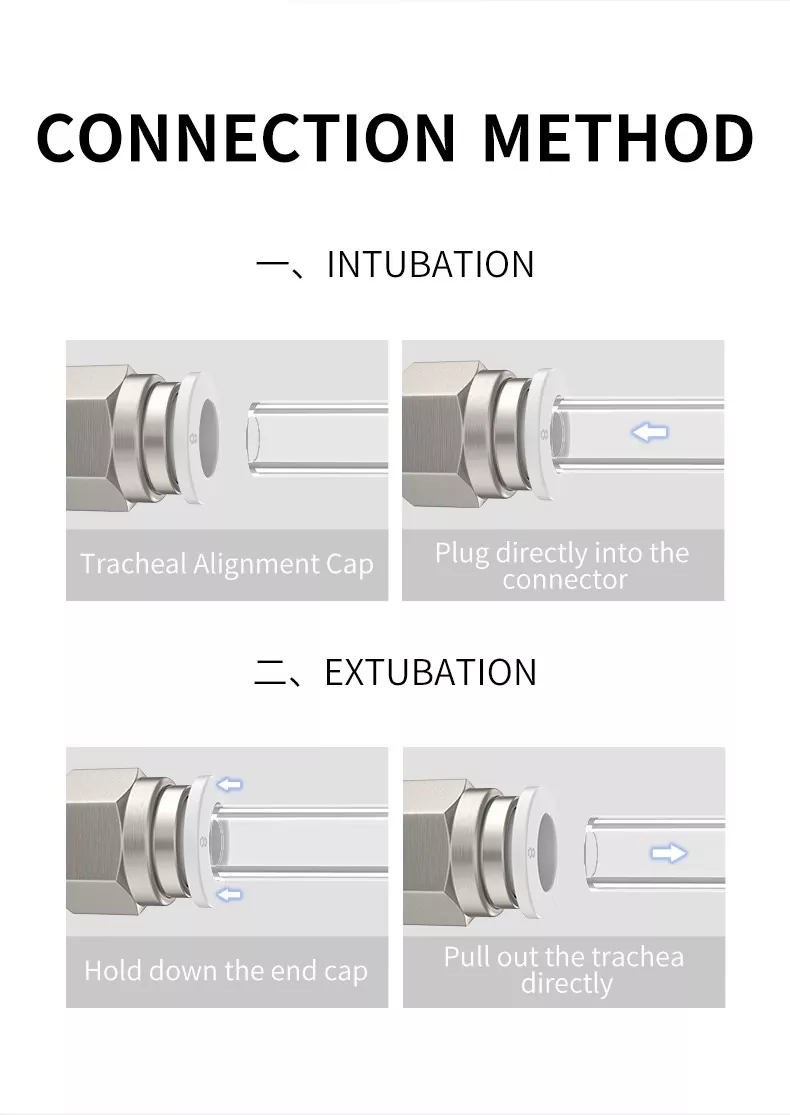

Да бисте уклонили цев, прво гурните рукав ослобађање равномерно да отворите опружни колач, а затим се цев може лако извући.
Брза повезаност пнеуматске цеви за пнеуматику користе се у пнеуматском тибе систему
Арматура пнеуматских цеви са различитим врстама могу да се састану са свим неееедима у систему пнеуматске цеви
Чак и након инсталирања, смер цеви се може слободно променити
НИКЛЕДНОГ БРАСНОГ ТИЈЕЛА ЈЕ КОРИШТЕЊЕ И ПРАВО ЗА ЗАЛАГАЊЕ
Све Р и НПТ нити лепило има ефекат заптивања.
Све равне нити су стандардне О прстенове.
1. Да потврди да је коначни пресек црева вертикално, нема огреботина на спољњем обиму црева. Црево није елиптично.
2 Обавезно потврдите да је црево убачено у крај црева. Постоје цурење ваздуха.
3. Обавезно потврдите да се црево неће извући након убаченог црева.
1. Пре прекидања цеви, обавезно потврдите да је притисак унутар цеви на '0'.
2 Притисните прстен за ослобађање равномерно на дно и извуците цев. Ако се прстен за ослобађање не притисне на месту, епрувета се не могу извући или се може напети. Откривени цеви могу остати унутар цеви.
|
Тип теме |
Код навоја |
Облик нинице |
Угао навоја (α) |
Тип подударања |
Стандарди |
Стандардни код |
Стандардна организација |
|
БСПП (цилиндрично, не-заптивање) |
G |
Унутрашњи / спољашњи |
55 ° |
Паралелно / паралелно |
ИСО 228-1 2003 |
ИСО |
ИСО - Међународна организација за стандардизацију |
|
|
БСПП |
Унутрашњи / спољашњи |
55 ° |
Паралелно / паралелно |
ГБ / Т 7307 2001 |
ГБ |
САЦ - Управа за стандардизацију Кине |
|
|
Пф |
Унутрашњи / спољашњи |
55 ° |
Паралелно / паралелно |
БС 228-1 2003 |
Бс |
БСИ - Институција за британске стандарде |
|
|
|
|
|
|
ЈИС Б 0202 |
Он |
ЈИСЦ - Одбор за индустријске стандарде Јапански |
|
|
|
|
|
|
КС Б 0221 |
КС |
КАТС - Корејска агенција за технологију и стандарде |
|
БСПТ (конусно, заптивање) |
Рп |
Унутрашњи |
55 ° |
Конусно / паралелно |
ИСО 7-1 |
ИСО |
ИСО - Међународна организација за стандардизацију |
|
|
Рц |
Унутрашњи |
|
Конусно / паралелно |
ГБ / Т 7306-1987 |
ГБ |
САЦ - Управа за стандардизацију Кине |
|
|
R |
Спољашњи |
|
Конусно / паралелно |
BS 21 1985 |
Бс |
БСИ - Институција за британске стандарде |
|
|
Бспт |
Унутрашњи / спољашњи |
55 ° |
Сужени / сужен |
ЈИС Б 0203 |
Он |
ЈИСЦ - Одбор за индустријске стандарде Јапански |
|
|
Пт |
Унутрашњи / спољашњи |
|
Сужени / сужен |
КС Б 0222 |
КС |
КАТС - Корејска агенција за технологију и стандарде |
|
НПСЦ (Амерички интерни) |
НПСЦ |
Унутрашњи |
60 ° |
Конусно / паралелно |
АНСИ Б1.20.1-1983 |
АНСИ |
АНСИ - амерички институт за националне стандарде |
|
|
|
|
|
|
ГБ / Т 12716-2002М |
ГБ |
САЦ - Управа за стандардизацију Кине |
|
НПТ (амерички конусни) |
Изрезати |
Унутрашњи / спољашњи |
60 ° |
Сужени / сужен |
АНСИ Б1.20.1-1983 |
АНСИ |
АНСИ - амерички институт за националне стандарде |
|
|
|
|
|
|
ГБ / Т 12716-2002М |
ГБ |
САЦ - Управа за стандардизацију Кине |
|
Метрички навој |
M |
Унутрашњи / спољашњи |
60 ° |
Паралелно / паралелно |
ИСО 261-1998 |
ИСО |
ИСО - Међународна организација за стандардизацију |
|
|
|
|
|
|
ГБ / Т 1193-2003 |
ГБ |
САЦ - Управа за стандардизацију Кине |
