Подешавање самозакључавања: Садржи механизам за самозакључавање притиска. Када је жељени притисак подешен, једноставно притисните дугме надоле да бисте га закључали. Ово спречава промену подешеног притиска услед спољашњих вибрација или случајног контакта.
Разноврсна дренажа: Доступна и у опцијама ручног и аутоматског одвода како би одговарале различитим условима рада. Провидна посуда омогућава лако праћење нивоа воде.
Манометар високе прецизности: Опремљен високо прецизним манометром за јасна, тачна очитавања и праћење притиска у систему у реалном времену.
Проверите смер протока: Молимо проверите смер струјања ваздуха пре инсталације! На врху тела вентила налазе се ознаке смера протока (стрелице или ИН/ОУТ). Строго пратите ове индикаторе за инсталацију. Инсталирање у обрнутом смеру ће изазвати квар или цурење.
Редовно одржавање: Редовно проверавајте ниво воде у посуди и испуштајте је ако користите ручни тип одвода. Допуните уље за подмазивање када је мало (препоручује се ИСО ВГ32 турбинско уље).
|
Шифра за наручивање |
|||||
|
АЦ |
2000 |
- |
02 |
- |
D |
|
Код серије |
Величина шкољке |
|
Величина порта: |
|
Драин Метход |
|
АЦ: СМЦ Тип АЦ ФРЛ јединица |
1000 |
|
М5:М5 |
|
Празан: ручни одвод |
|
|
2000 |
|
02:1/4 |
|
О: Одвод диференцијалног притиска |
|
|
3000 |
|
03:3/8 |
|
Д: Аутоматско испуштање |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
Доказни притисак |
1,5 Мпа (15,3 кгф/цм³) |
|
Мак.Радни притисак |
1,0 Мпа (10,2 кгф/цм³) |
|
Окружење и температура течности |
5-60℃ |
|
Отвор филтера |
5μм |
|
уље |
ИСОВГ32 |
|
Материјали за чаше |
ПЦ |
|
Цуп хоод |
АЦ1000-2000 (БЕЗ) АЦ3000-5000 (СА) |
|
Опсег регулације притиска |
АЦ1000:0,05-0,7 Мпа (0,51-7,1 кгф/цм³) АЦ2000-5000:0,05-0,085 Мпа (0,51-8,7 кгф/цм³) |
|
|
2000 серија |
3000 серија |
4000 серија |
5000 серија |
|
АВ |
1/8 |
1/4 |
||
|
АЦ |
||||
|
БР |
1/4 |
- |
||
|
БФЦ |
- |
|||
Прво поставите спојеве са умотаном ПТФЕ траком и манометром
2. Пратите смер стрелице: лева страна је улаз за ваздух, а десна страна је излаз за ваздух
3. Повежите цеви за ваздух са одговарајућим спојницама на оба краја
4. Подигните матицу за подешавање притиска нагоре и окрените је да бисте регулисали притисак; окретање у смеру казаљке на сату повећава проток ваздуха, док окретање у смеру супротном од казаљке на сату смањује проток ваздуха
5. Подесите жељени притисак ваздуха, а затим притисните матицу за подешавање надоле да бисте закључали ваздух
6. Ако је потребно гориво, олабавите завртањ на подмазивачу
7. Сипајте пнеуматско уље за одржавање или турбинско уље у отвор за уље (уверите се да пнеуматско уље не прелази линију нивоа уља назначену на чаши)
8. Након пуњења пнеуматског уља, затегните матицу имбус кључем
9. Подесите довод уља ротацијом: у смеру казаљке на сату повећава проток уља, супротно од казаљке на сату смањује га
|
Драин Типе |
Принцип рада |
Апплицатион Енвиронмент |
Предности |
Недостаци |
|
Мануал Драин |
Вода накупљена у посуди филтера се испушта ручним окретањем или притиском на одводни вентил у редовним интервалима. Да ли је дренажа завршена у потпуности зависи од ручног рада. |
Једноставни системи или апликације са ретким захтевима за дренажом. |
Једноставна структура, ниска стопа кварова, није потребно додатно одржавање. |
Ослања се на ручни рад; лако заборавити дренажу. Прекомерна акумулација воде може утицати на перформансе филтрације. |
|
Одвод диференцијалног притиска |
Користи разлику притиска пре и после филтера. Када се акумулација кондензата повећа и разлика притиска достигне унапред подешену вредност, одвод се аутоматски отвара. Поново се затвара када се разлика притиска врати у нормалу. Ради само када постоји притисак и проток ваздуха. |
Окружење са стабилним доводом ваздуха и једноставним условима рада, где ручни рад није погодан. |
Није потребно напајање. Аутоматско одводњавање, поузданије од ручног одводњавања. |
Захтева стабилан ваздушни притисак. Перформансе дренаже су ограничене током дугих искључења или када нема разлике притиска. |
|
Аутоматски одвод |
Користи механизам за плутање или тајмер. Када кондензат достигне одређени ниво, одвод се аутоматски отвара |
Аутоматизоване производне линије и системи са високим захтевима за квалитет компримованог ваздуха. |
Најблаговременије и стабилније перформансе дренаже. |
Релативно већи трошак. |

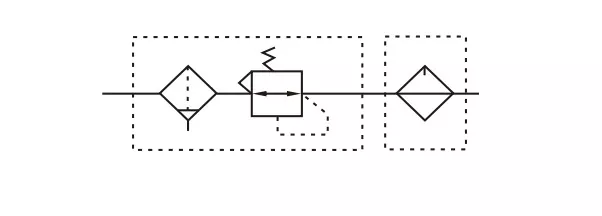

Зашто се зове АЦ ФРЛ?
АФ (филтер за ваздух) + АР (вентил за регулацију притиска) + АЛ (подмазивач уљне магле) = АЦ трострука јединица
Препоручени начин повезивања
Ваздушни компресор -- Процесор извора ваздуха -- Контролна компонента -- Погон
Шта да радим ако се заштитни поклопац пластичне чаше често лако ломи?
Неки купци често открију да пластичне чаше пуцају не због притиска, већ због материјала. Пластичне чаше нису отпорне на одређена окружења, што металне чаше чини бољом алтернативом у специфичним условима
Како продужити радни век цилиндара електромагнетних вентила?
Коришћење филтера може уклонити влагу и нечистоће из ваздуха, ефикасно смањујући оштећење клипова и заптивних прстенова трењем. Подмазивач се може користити за додавање турбинског уља, које се затим преноси ваздухом за подмазивање клипа цилиндра и заптивних прстенова. Регулатор притиска може подесити притисак усисног ваздуха, додатно побољшавајући радну ефикасност
Од ког материјала је направљен филтерски елемент за ОЛК?
ОЛК користи бакарне филтерске елементе са тачношћу филтрације од 25μм, док обични фибер филтер елементи имају тачност од само 5μм. Филтерски елементи високе прецизности могу ефикасно уклонити нечистоће и влагу из гаса, осигуравајући да је излазни ваздух сув и без загађивача
