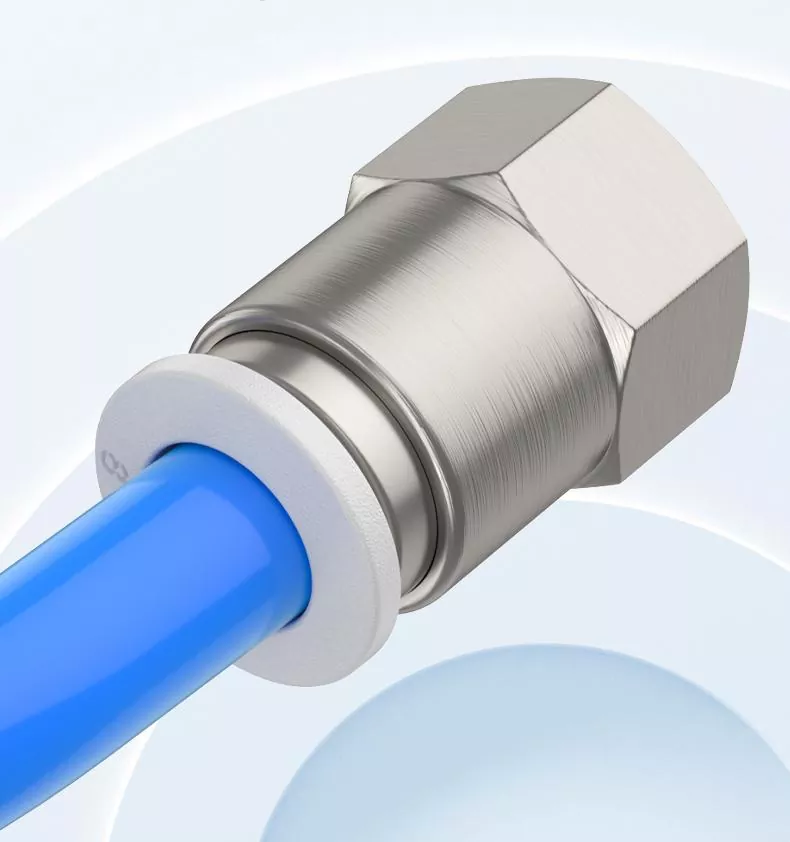

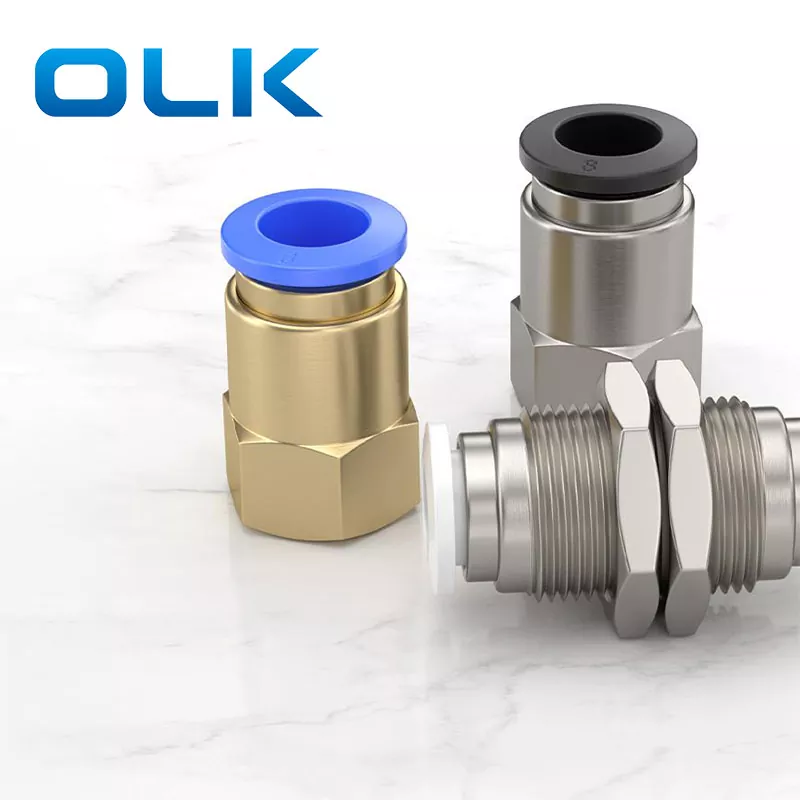

Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:
Black,White,BlueПЦФ женски раван утиснути цевни прикључак и ПЦ мушки навој са равним навојем за утискивање цеви сви припадају основном типу утичног споја. Али ПЦФ је женски Р навој раван. Унутрашњи навој се користи за повезивање компоненти са спољним навојем, а крај цеви за уметање је повезан са цревом. Оба подржавају стандарде са вишеструким навојем, чинећи уметање и уклањање црева погодним, а производ има унутрашњи облик ТуФ навоја. бити краћи и монтиран компактније
|
Шифра за наручивање |
|||
|
ПЦФ |
8 |
-- |
01 |
|

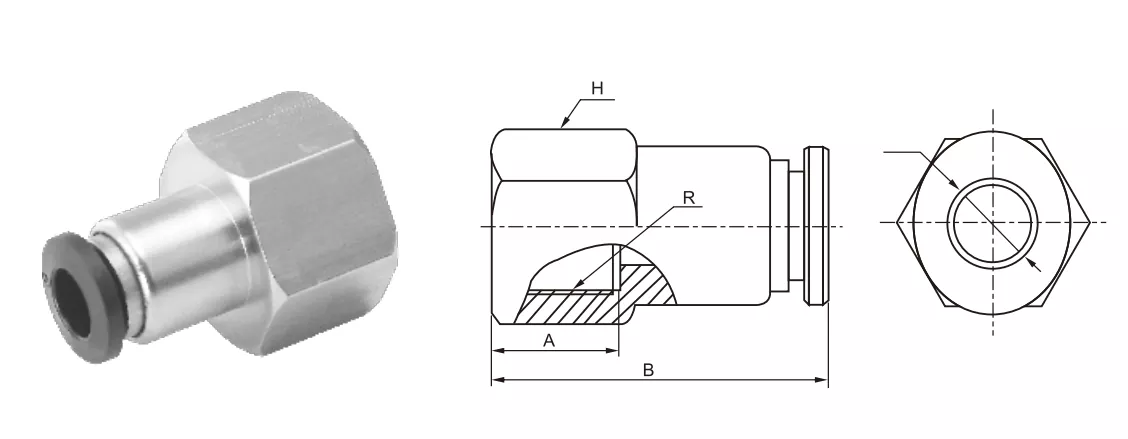

Модел |
Величина цеви (метричка) |
|
Тип навоја (55° равно цевни навој) |
|
Оков серије ПЦФ |
4:4мм |
|
01:Г1/8 |
|
|
6:6мм |
|
02:Г1/4 |
|
|
8:8мм |
|
03:Г3/8 |
|
|
10:10мм |
|
04:Г1/2 |
|
|
12:12мм |
|
|
|
|
14:14мм |
|
|
|
|
16:16 мм |
|
|
|
Флуид |
Ваздух/вода (условно)/вакуум |
|
Радни притисак |
0-1.0Мпа |
|
Вакумски притисак |
-100Кпа (10 Торр) |
|
Радна температура |
-10-60℃ |
|
Материјал |
НАЈЛОН (ПА), полиуретан (ПУ) |
|
Инцх Тубе Фиттинг |
Метрички цевни спој |
φД |
R |
A |
B |
H |
|
ПЦФ5/32-М5 |
ПЦФ4-М5 |
4 |
М5 |
6.5 |
24.4 |
10 |
|
ПЦФ5/32-01 |
ПЦФ4-01 |
4 |
Р1/8 |
9 |
26.6 |
10 |
|
ПЦФ5/32-02 |
ПЦФ4-02 |
4 |
Р1/4 |
11 |
28.8 |
15 |
|
ПЦФ1/4-М5 |
ПЦФ6-М5 |
6 |
М5 |
6.5 |
24 |
12 |
|
ПЦФ1/4-01 |
ПЦФ6-01 |
6 |
Р1/8 |
9 |
28 |
12 |
|
ПЦФ1/4-02 |
ПЦФ6-02 |
6 |
Р1/4 |
11 |
30 |
15 |
|
ПЦФ1/4-03 |
ПЦФ6-03 |
6 |
Р3/8 |
12 |
30.5 |
19 |
|
ПЦФ1/4-04 |
ПЦФ6-04 |
6 |
Р1/2 |
12.5 |
31.5 |
24 |
|
ПЦФ5/16-01 |
ПЦФ8-01 |
8 |
Р1/8 |
9 |
28.5 |
14 |
|
ПЦФ5/16-02 |
ПЦФ8-02 |
8 |
Р1/4 |
11 |
30.5 |
15 |
|
ПЦФ5/16-03 |
ПЦФ8-03 |
8 |
Р3/8 |
12 |
31 |
19 |
|
ПЦФ5/16-04 |
ПЦФ8-04 |
8 |
Р1/2 |
12.5 |
32.5 |
24 |
|
ПЦФ3/8-01 |
ПЦФ10-01 |
10 |
Р1/8 |
9 |
32.4 |
17 |
|
ПЦФ3/8-02 |
ПЦФ10-02 |
10 |
Р1/4 |
11 |
34 |
17 |
|
ПЦФ3/8-03 |
ПЦФ10-03 |
10 |
Р3/8 |
12 |
34 |
19 |
|
ПЦФ3/8-04 |
ПЦФ10-04 |
10 |
Р1/2 |
12.5 |
35 |
24 |
|
ПЦФ1/2-01 |
ПЦФ12-01 |
12 |
Р1/8 |
9 |
35 |
19 |
|
ПЦФ1/2-02 |
ПЦФ12-02 |
12 |
Р1/4 |
11 |
35 |
19 |
|
ПЦФ1/2-03 |
ПЦФ12-03 |
12 |
Р3/8 |
12 |
35 |
19 |
|
ПЦФ1/2-04 |
ПЦФ12-04 |
12 |
Р1/2 |
12.5 |
36.5 |
24 |
|
|
ПЦФ16-03 |
16 |
Р3/8 |
16.5 |
46.4 |
24 |
|
|
ПЦФ16-04 |
16 |
Р1/2 |
18 |
48.4 |
32 |
|
|
ПЦ |
ПЦФ |
|
Тип |
Пусх-ин-конектор |
|
|
Подршка типа нити |
БСПТ / НПТ / метрички |
|
|
Тхреад |
Мушко |
Фемале |
|
Инсталација |
Уврнути рупе са навојем или крајеве цилиндра и друге опреме |
Завијте у цилиндар или спој са спољним навојем |
|
Апликација |
Најчешћи универзални модел, пожељан, опремљен опремом са унутрашњим навојем |
Користи се за спајање са спољним навојним спојевима или у ситуацијама са великим захтевима за простором |
|
Инсталиран на цилиндар или тело вентила (цилиндар има унутрашње навоје), крај са навојем је повезан са опремом, а црево је уметнуто за употребу |
Повежите излаз за ваздух контролног вентила или електромагнетног вентила (са спољним навојем) и причврстите уређај унутрашњим навојем, а на другом крају уметните црево |
|
|
Захтева јачу чврстоћу закључавања или веће захтеве за заптивање, често се користи у комбинацији са заптивачем навоја или О-прстеном |
Због ограниченог простора, за повезивање се могу користити само унутрашњи навоји. Може смањити укупну дужину зглоба |
|
За које пнеуматске апликације је погодан ПЦФ женски раван цевни спој?
То мора бити спољни навојни прикључак за додатну опрему са великим захтевима за простором
На шта треба да обратим пажњу када користим ПЦФ конектор?
Радни притисак не може прећи 1,0 МПа
