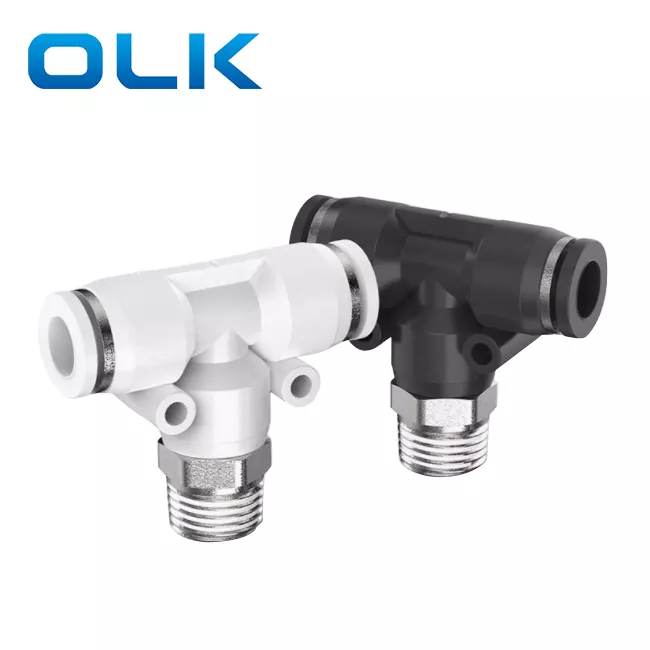

ПБ Бранцх Тее Пусх Ин Тубе Фиттинг

Шифра за наручивање

ПБ

8

--

01

Модел

Величина цеви (метричка)

Тип навоја (55° равно цевни навој)

Фитинг серије ПБ

4:4мм

01:Г1/8

6:6мм

02:Г1/4

8:8мм

03:Г3/8

10:10мм

04:Г1/2

12:12мм

14:14мм

16:16 мм

Флуид

Ваздух/вода (условно)/вакуум

Радни притисак

0-1.0Мпа

Вакумски притисак

-100Кпа (10 Торр)

Радна температура

-10-60℃

Материјал

НАЈЛОН (ПА), полиуретан (ПУ)

Инцх Тубе Фиттинг

Метри цевни спој

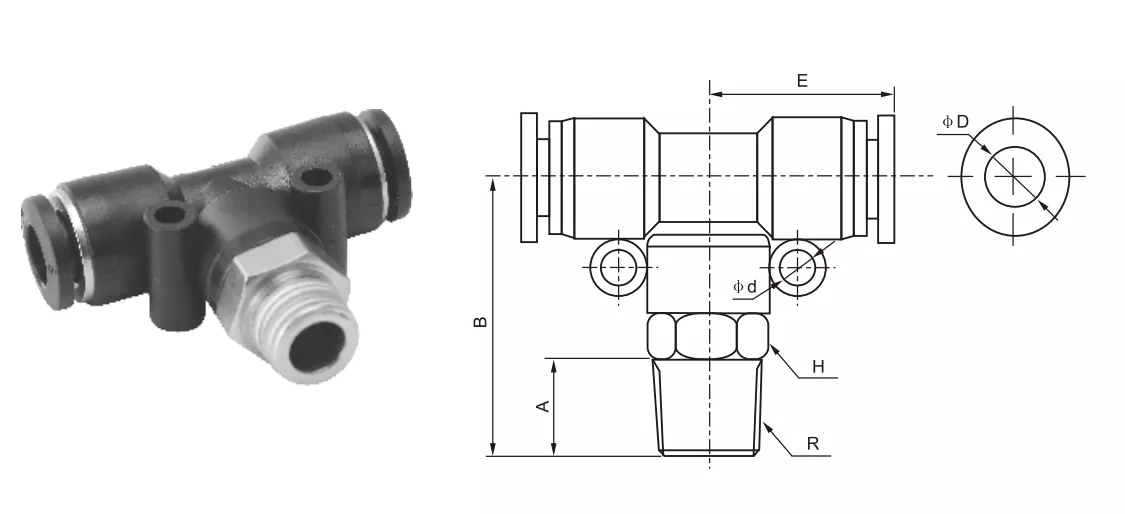

φД

R

A

B

E

Х2

φд

ПБ5/32-М5

ПБ4-М5

4

М5

4.5

25.4

18.6

10

/

ПБ5/32-01

ПБ4-01

4

Р1/8

7

25.4

18.6

10

/

ПБ5/32-02

ПБ4-02

4

Р1/4

9

27.8

18.6

14

/

ПБ1/4-М5

ПБ6-М5

6

М5

4.5

26.8

20.8

12

3.5

ПБ1/4-01

ПБ6-01

6

Р1/8

6.5

37.6

20.8

12

3.5

ПБ1/4-02

ПБ6-02

6

Р1/4

9

30

20.8

14

3.5

ПБ1/4-03

ПБ6-03

6

Р3/8

10

30.6

20.8

17

3.5

ПБ1/4-04

ПБ6-04

6

Р1/2

10

32.5

20.8

21

3.5

ПБ5/16-01

ПБ8-01

8

Р1/8

8

31.5

22.9

14

4.5

ПБ5/16-02

ПБ8-02

8

Р1/4

10

33

22.9

14

4.5

ПБ5/16-03

ПБ8-03

8

Р3/8

10

33.6

22.9

17

4.5

ПБ5/16-04

ПБ8-04

8

Р1/2

11

35

22.9

21

4.5

ПБ3/8-01

ПБ10-01

10

Р1/8

8

37

27.8

17

4

ПБ3/8-02

ПБ10-02

10

Р1/4

10

38

27.8

17

4

ПБ3/8-03

ПБ10-03

10

Р3/8

10

38

27.8

17

4.5

ПБ3/8-04

ПБ10-04

10

Р1/2

11

39

27.8

21

4.5

ПБ1/2-01

ПБ12-01

12

Р1/8

8

37.5

29.5

19

5

ПБ1/2-02

ПБ12-02

12

Р1/4

10

40

29.5

19

5

ПБ1/2-03

ПБ12-03

12

Р3/8

10

40

29.5

19

5

ПБ1/2-04

ПБ12-04

12

Р1/2

11

41

29.5

21

5

ПБ14-03

16

Р3/8

11

46.3

34.5

24

4

ПБ14-04

16

Р1/2

12

47.3

34.5

27

4

Име/тип

Опис структуре интерфејса

Рун Тее (ПД)

Главни проток ваздуха је раван, а гране се изводе вертикално

Бранцх Тее (ПБ)

Два интерфејса су повезана под правим углом, један на грани "Т"

Екуал Тее

Три порта исте величине
