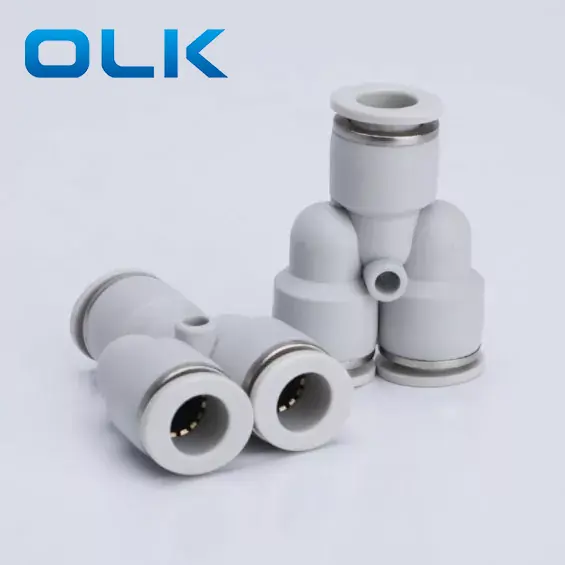

ПИ УНИОН И Притисни у цев

Писати

8

Модел

Величина цеви (метричка)

ПИ серија се уклапа

4: 4мм

6: 6 мм

8: 8 мм

10: 10 мм

12: 12мм

14: 14мм

16: 16 мм

Течност

Ваздух / вода (условно) / вакуум

Радни притисак

0-1.0мпа

Вакуумски притисак

-100кпа (10 торр)

Радна температура

-10-60 ℃

Материјал

Најлон (ПА), полиуретан (ПУ)

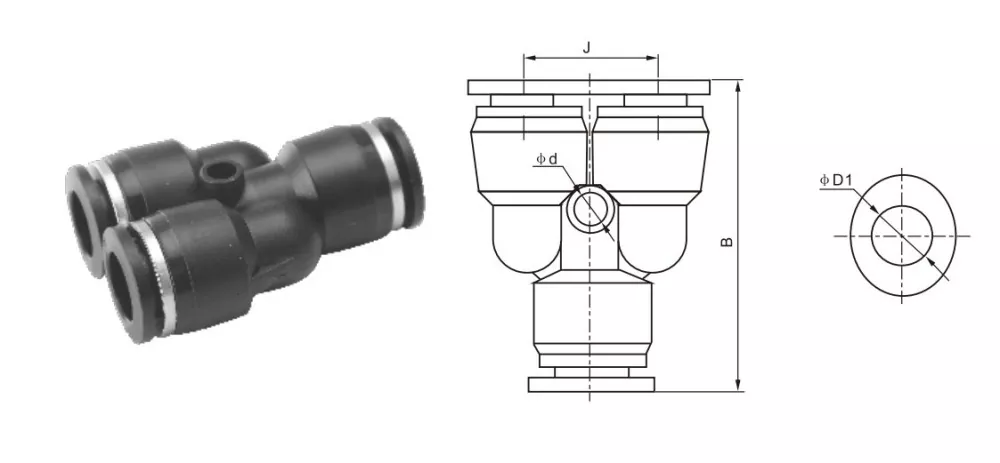

Инча уградња цеви

МетрицТубе уградња

Φд

B

J

Φд

ПИ5 / 32

ПИ-4

4

38

11.6

2.5

ПИ1 / 4

ПИ-6

6

39

13.3

3.5

ПИ5 / 16

ПИ-8

8

42.5

15.5

4.5

ПИ3 / 8

ПИ-10

10

48

38.5

4.5

ПИ1 / 2

ПИ-12

12

54

21.5

4

Уобичајена референца конверзије величине царске нит

Царска величина

Цца. Метриц (мм)

Конверзија Формула

1/8

3,2 мм

1 ÷ 8 × 25.4 = 3.175

5/32

3,97 мм

5 ÷ 32 × 25.4 = 3,97

1/4

6,35 мм

1 ÷ 4 × 25.4 = 6.35

5/16

7.94мм

5 ÷ 16 × 25.4 = 7.94

3/8

9,53 мм

3 ÷ 8 × 25.4 = 9.53

1/2

12,7 мм

1 ÷ 2 × 25.4 = 12.7
