Уопштено говорећи,ПУ цевуграђују се на ваздушне компресоре за транспорт гаса. Функционално гледано, такође може да транспортује воду и друге течности, али отпорност на корозију ПУ цеви није нарочито јака.
Доступна опрема: пнеуматска опрема, ваздушни компресор, пнеуматски алати, ваздушна пумпа, ваздушни цилиндар, машина за сечење, опрема за прскање, опрема за заваривање, индустријски робот, машина за паковање, опрема за контролу животне средине, овлаживач, опрема за уклањање прашине, вентилациони систем, систем за прскање, опрема за хлађење. Лабораторијска и медицинска опрема: лабораторијски инструменти, анализатори, опрема за медицински гас, узоркивачи ваздуха. Возила и машине: Опрема за одржавање аутомобила, Системи пнеуматских суспензија, Производна опрема за аутоматизацију пољопривредних машина: Линије за монтажу, Системи транспортера, Опрема за тестирање Остала опрема: Машине за пуњење пића, Опрема за прераду хране, Надувавање балона, Опрема за пескарење.
ПУ црево за ваздух који се широко користи у опреми за аутоматизацију.
| ПУ (полиуретанска цијев) | ПА (најлонска цев) | ПЕ (полиетиленска цев) | Гумена цев | Плетено ојачано црево | Ултра флексибилне цеви | ПУ равно црево | |
| Карактеристике: | Најчешће коришћено црево за ваздух, изузетно флексибилно Добра, глатка површина, мали унутрашњи отпор. | Висока тврдоћа, добра крутост, способан да задржи облик | Мекан материјал, полупровидан, ниска цена. | Произведен од природне или синтетичке гуме и ојачан плетеним слојем | ПУ или најлонске цеви са спољним плетеним ојачаним слојем од полиестера, арамидних влакана или жице од нерђајућег челика, нудећи побољшану отпорност на притисак и механичку чврстоћу. | Користећи посебне материјале и процесе, флексибилност далеко превазилази ону обичних ПУ цеви | Тело цеви је равно, а више цевовода се може интегрисати паралелно. |
| Предност | Добра флексибилност, отпорност на хабање, отпорност на торзију, лагана, лака за намотавање и уградњу | Отпорност на висок притисак, отпорност на високе температуре (до 110 ° Ц), одлична отпорност на уље и хемикалије и није лако оксидирати | Јефтина цена, добра отпорност на ниске температуре и отпорност на корозију (киселина, алкалија). | Одлична еластичност, апсорбује вибрације и има јаку отпорност на временске услове. | Изузетно висока отпорност на притисак (до неколико пута већа од обичних цеви), против експанзије и добре пулсне перформансе | Изузетно мекан, са веома малим радијусом савијања, отпоран на поновљени замор савијања и није лако разбити чворове. | Штеди простор, уредан и леп, једноставан за управљање више извора ваздуха и спречава заплитање. |
| Недостатак | Перформансе отпорности на високе температуре су просечне (обично -10 ° Ц ~ + 60 ° Ц), а отпорност на уље и хемикалије није тако добра као најлонске цеви. | Слаба флексибилност, лако ломљив на ниским температурама и захтева велики простор за савијање. | Слаба отпорност на притисак, није отпорна на високе температуре, склона старењу и слаба отпорност на хабање. | Изузетно гломазне, са високом отпорношћу унутрашњег зида и лаким старењем, пластичне цеви су постепено замениле модерне пнеуматске системе. | Флексибилност се смањује, радијус савијања се повећава, а цена постаје скупља. | Цена је обично већа, а отпорност на притисак може бити нешто нижа од оне код обичних цеви исте спецификације. | Смер савијања је ограничен (може се савијати само у правцу равног), а цена је релативно висока |
| Типичне примене: | Најјача универзалност, погодна за повезивање велике већине пнеуматске опреме, посебно у ситуацијама које захтевају често кретање и савијање, као што су роботске руке и мобилни уређаји | Фиксна инсталација, где је потребна отпорност на уље и температуру, као што су цевоводи у близини машина алатки, производња аутомобила и опрема за високе температуре. | Погодно за привремене прикључке гасних путева ниског притиска или за некритична подручја као што су вода и пољопривредно наводњавање. Мање се користи у пнеуматским круговима за главна кола. | Углавном се користи за тешку опрему, грађевинске машине и прилике које захтевају велику флексибилност и отпорност на вибрације. | Користи се у пнеуматским системима високог притиска, излазима ваздушних компресора, главним цевоводима за снабдевање гасом на великим удаљеностима и ситуацијама где се често генеришу импулси притиска. | Ланац за вучу (Танк цхаин) унутар тела робота, који је подвргнут високофреквентном повратном кретању, и опрема која захтева изузетно велику флексибилност. | Резиме путање гаса за уређаје са вишеструким извршним компонентама, као што су централизовани цевоводи од радних станица, острва вентила до актуатора. |
Цев од полиуретанске цеви (ПУ) долази у четири боје: плава, провидна, црвена и плава. Погодно је да разликујемо и повежемо радну цев у пнеуматским уређајима. Конкретно, то зависи од стандардних спецификација сваке компаније. На пример, неке компаније захтевају прозирне цеви за вакуум, плаве цеви за улаз ваздуха и наранџасте цеви за излаз ваздуха, како би разликовале различите цевоводе и олакшале брзо решавање проблема и позиционирање током одржавања ваздушног круга.
Прво, знамо да величина ПУ црева за ваздух може одредити брзину протока. Што је већа пнеуматска цев, јачи је капацитет протока, што заузврат утиче на радну брзину ваздушног цилиндра.

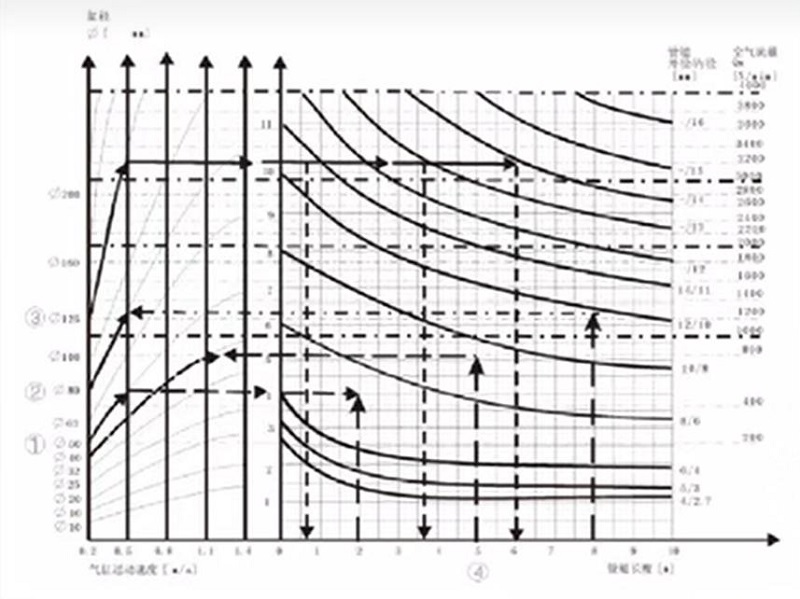

Строго говорећи, када правимо избор, морамо укључити параметре као што су ход, број покрета у минути, пречник цилиндра, итд. за прорачун. Међутим, на основу релевантног искуства, препоручују се различите спецификације цилиндара са одговарајућим спецификацијама цеви за ваздух.
| Величина отвора ваздушног цилиндра (мм) | Величина цеви (мм) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Главни цевовод за рад вентила може изабрати нешто веће цеви (што неће резултирати додатном потрошњом ваздуха, тако да неће бити додатних трошкова током рада).
2. Међутим, цев између вентила и цилиндра треба да буде оптимизована према следећим принципима: ако је пречник цеви премали, он ће пригушити, чиме се ограничава брзина цилиндра; Међутим, превелики пречник цеви може изазвати стагнацију, чиме се повећава потрошња ваздуха и време пуњења.
3. Неопходно је узети у обзир радијус савијања, а веома је важно проверити радијус савијања када користите ланац за повлачење.
ПУ цеви обично имају радни притисак од око 10 кг/цм² на собној температури, иако то може да варира у зависности од величине и модела. За апликације под високим притиском, ојачане ПУ плетене цеви су бољи избор. Конструисан је са трослојним дизајном—спољашњи ПУ, средња полиестерска плетена арматура и унутрашњи ПУ—обезбеђујући повећану отпорност на притисак и издржљивост. Поред тога, ова врста ПУ цеви је погодна за пренос ваздуха и воде.
Принцип избора: Притисак пуцања ≥ 3 × радни притисак

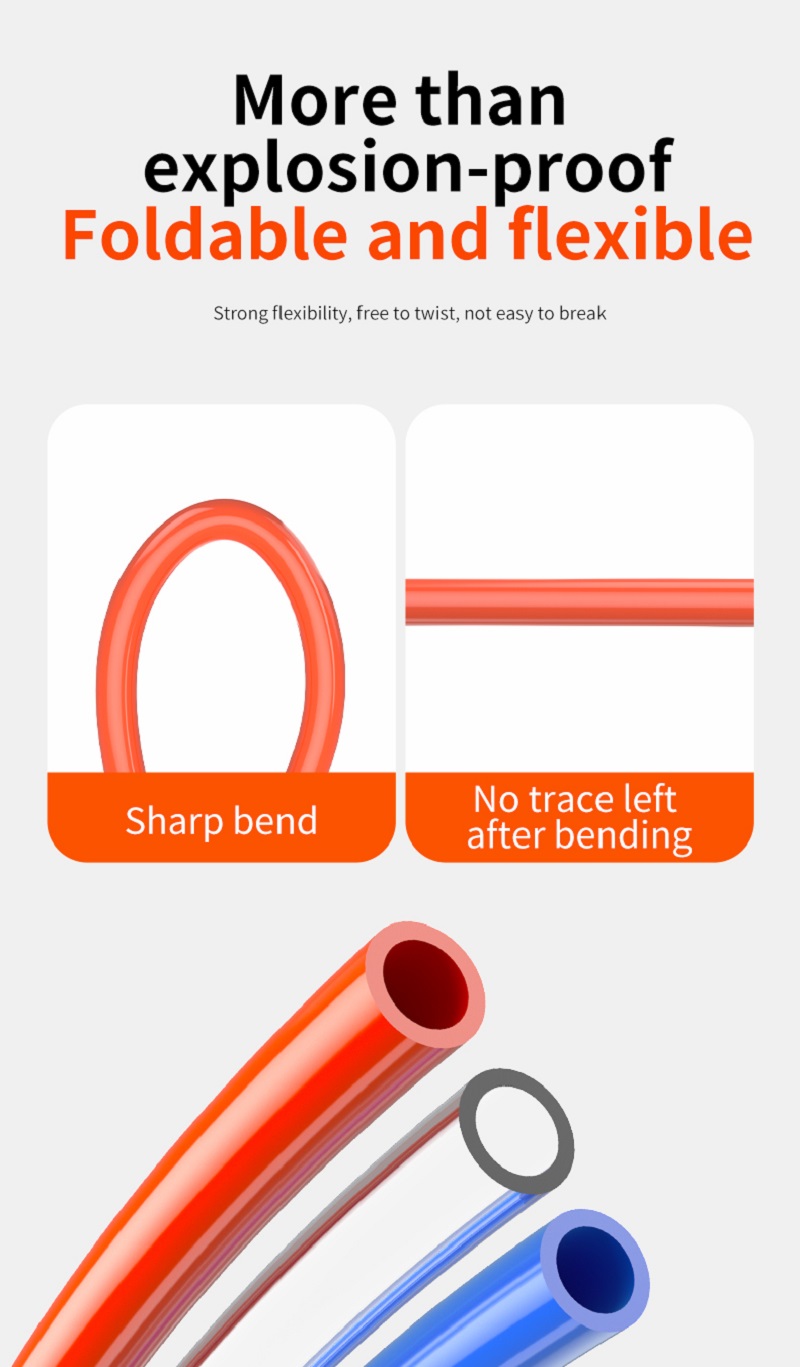

Флексибилност ПУ цеви игра кључну улогу у инсталацијском простору и кретању опреме, посебно када се користе различите величине као што су ПУ цеви од 6 мм и 8 мм. Мањи пречници попут ПУ цеви од 6 мм нуде мањи радијус савијања, што их чини идеалним за компактне инсталације као што су контролни панели или мали системи аутоматизације где је простор ограничен. Насупрот томе, ПУ цеви од 8 мм пружају већи капацитет протока ваздуха и обично се користе у апликацијама као што су пнеуматски алати или веће машине, где су потребне и флексибилност и перформансе протока. У динамичким системима као што су роботске руке или машине за паковање, висококвалитетне полиуретанске цеви обезбеђују глатко кретање без савијања, побољшавајући ефикасност и продужавајући радни век. Одабир праве величине директно утиче на перформансе система и ефикасност инсталације.
мекша, отпорна на савијање, способна да се брзо одбије након савијања, мање склона блокади током савијања, специјализована за системе аутоматизације, усмеравање опреме без заглављивања
Тврдоћа ПУ цеви је обично између 60А и 95А, у зависности од формуле материјала и примене. Тхе 60АПУ цевмекан је и лако се савија, погодан за сцене које захтевају често кретање; 95А ПУ цев је тврђа и погодна за ситуације које захтевају висок притисак или дуготрајну фиксацију. Приликом избора потребно је балансирати флексибилност и крутост према стварним потребама.
①. Однос материјала: Однос меких и тврдих сегмената у полиуретану директно утиче на тврдоћу, а подешавање односа може променити карактеристике цеви.
②. Адитиви: Додавање одређених пунила или пластификатора може значајно да промени тврдоћу, као што је додатак силицијум диоксида, који може повећати крутост.
③. Производни процес: Параметри процеса као што су температура екструзије и брзина хлађења такође могу имати суптилне ефекте на коначну тврдоћу.
·Динамична примена: У сценаријима честих савијања (као што је механичко снабдевање гасом руке), препоручује се одабир црева у распону од 60А до 75А како би се избегло пуцање од замора.
·Окружење високог притиска: Препоручује се употреба тврдих цеви од 85А или више када се транспортују течности под високим притиском како би се обезбедила чврстоћа на притисак.
Захтеви за отпорност на хабање: У ситуацијама када постоји повлачење или трење на тлу, уравнотежена тврдоћа од око 80А је идеалнија.
①. Проверите тврдоћу и идентификујте 85-95А. Лети се тврдоћа 98А не омекшава лако на високим температурама; Тврдоћа 95А зими, није лако отврднута у хладној зими. Превише мекан је лако наљутити; Превише тврдо и склоно пуцању
②. Стегните зид цеви равномерно без икаквих мехурића. Ако постоји шупља или конкавна длака када се уштине, сматра се да је неисправна
③. Проверите еластичност. Након савијања за 90 степени, одскочиће за секунде. Ако је одскок спор и има преосталих набора, не треба их користити
④. Проверите унутрашњи пречник и изаберите одговарајуће спецификације према притиску опреме. Ако унутрашњи пречник није тачан, то ће утицати на снагу
Компримовани ваздух из компресора је високе температуре. Краткотрајна употреба је у реду, али дуготрајна употреба може изазвати отицање или пуцање цеви. Препоручује се употреба са резервоарима за ваздух, хладњацима и филтерима за ваздух.
У радионицама, ПУ цеви се често намотају, вуку и могу доћи у контакт са корозивним течностима. Ови фактори могу оштетити површину цеви, убрзати старење и скратити радни век. Замените цеви на време или користите ОЛК плетене ПУ цеви високог притиска.
Фарбање спрејом укључује високе температуре, корозивне боје и повлачење цеви под притиском, што може довести до пуцања. Пратите графикон притисак-температура цеви, држите притисак у сигурним границама и размислите о коришћењу ОЛК плетенице високог притискаПУ цеви.
Могу се повезати нормални равни спојеви, кривине и Т-прикључци
Да, боја пнеуматске цеви и ознаке на њој могу се прилагодити
