Трансвертерс пнеуматски-електрични релеј

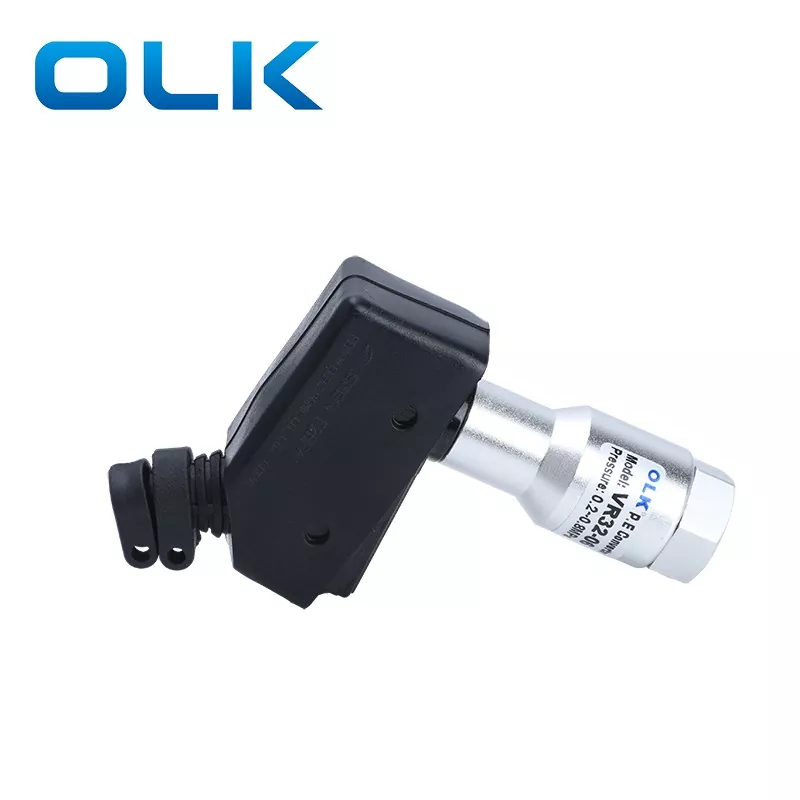

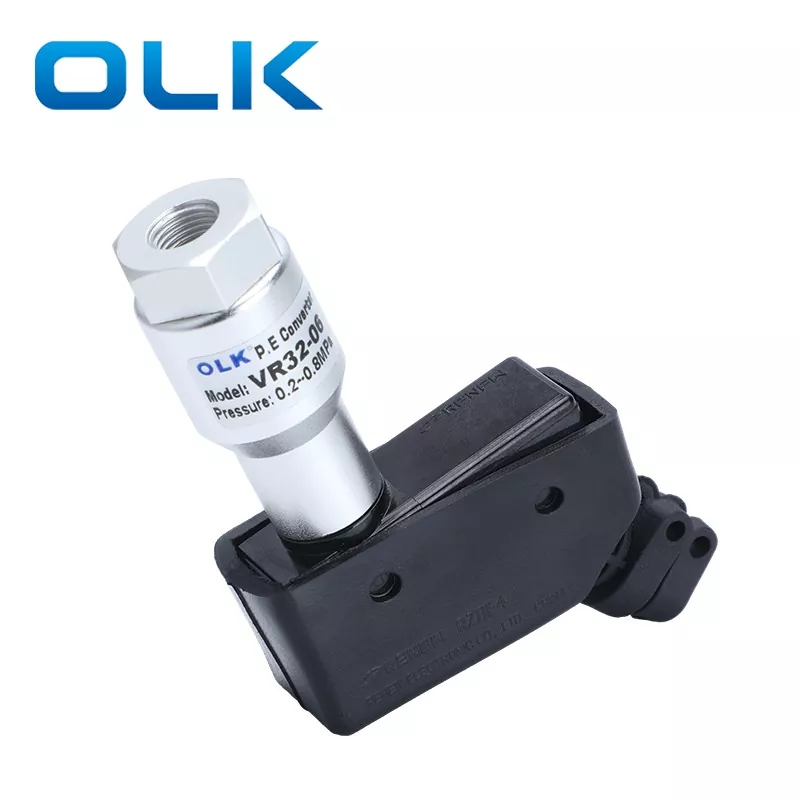

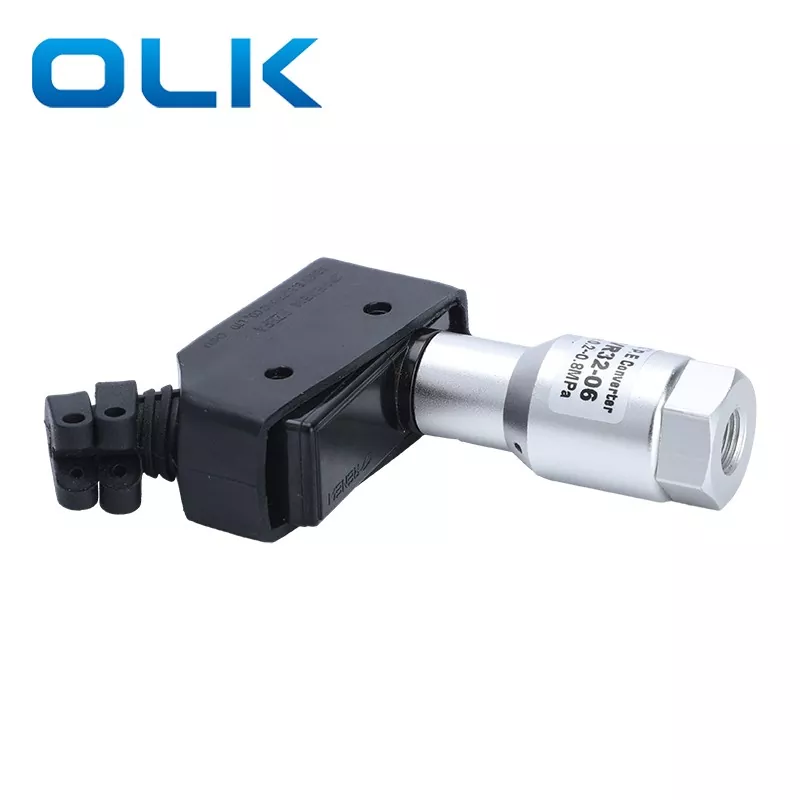

ОЛК предајници: Пнеуматски-електрични релеј СМЦ Тип ВР3200 серија је прекидач под притиском који претвара пнеуматске сигнале у електричне сигнале. Састоји се од пет главних делова: микро прекидач, пролеће, клип, тело и поклопац. Радни притисак је 0,1-1,0 МПА ВР3200 Пнеуматски-Електрични интерфејси навојни навојни не могу се лако уклопити. Оба краја су опремљена чеповима прашине, а употреба посебног заштитног покривача чини их трајнијим и проширује њихов радни век.

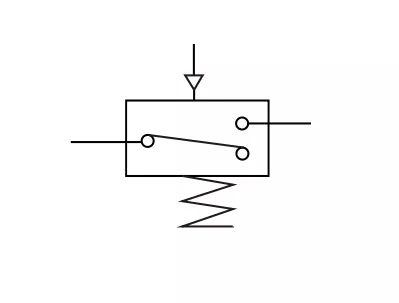

Симбол:

Пријаве прекидача притиска:

1.Цилиндринда откривање притиска: пнеуматски прекидач притиска открива притисак у цилиндри.

2 Вакуумска потврда о роботима Армс: У близини усисне шоље роботске руке на аутоматском транспорту, прекидач потврђује усисавање.

3. Откривање цурења гаса: Коришћење сензора ниског притиска, прекидач открива мале промене гаса за мерење цурења.

4. Управљање притиском напајања: Повезивање притиска прелазе на регулатор у пнеуматским систему, притисак довода може се поставити на основу приказане вредности притиска. Током рада, приказана вредност показује да је притисак напајања ненормалан. На пример, у линији за прање прања више притиска притиска течности надгледа снабдевање водом, уљем итд. На хидрауличким цилиндрима, прекидачи притиска потврђују чекић.

5. Детекција положаја: Прекидач дигиталног притиска открива притисак назад млазницу да потврди положај радних дела.

6 Контрола протока ваздуха

7. Мониторинг за зачепљење филтера: Сензор диференцијалног притиска мери разлику притиска на обе стране филтера. Већа разлика указује на више зачепљења. На основу статуса зачепљења, филтер се може очистити или заменити.

8. Детекција нивоа течности: сензор диференцијалног притиска открива ниво течности заптивањем доње ваздушне луке. Како се ниво течности мења, нето притисак у повезано вертикално цеви, омогућава откривање нивоа нивоа.

СМЦ Тип ВР320 Сериес предајници: Пнеуматски-електрични релејни општи параметри
