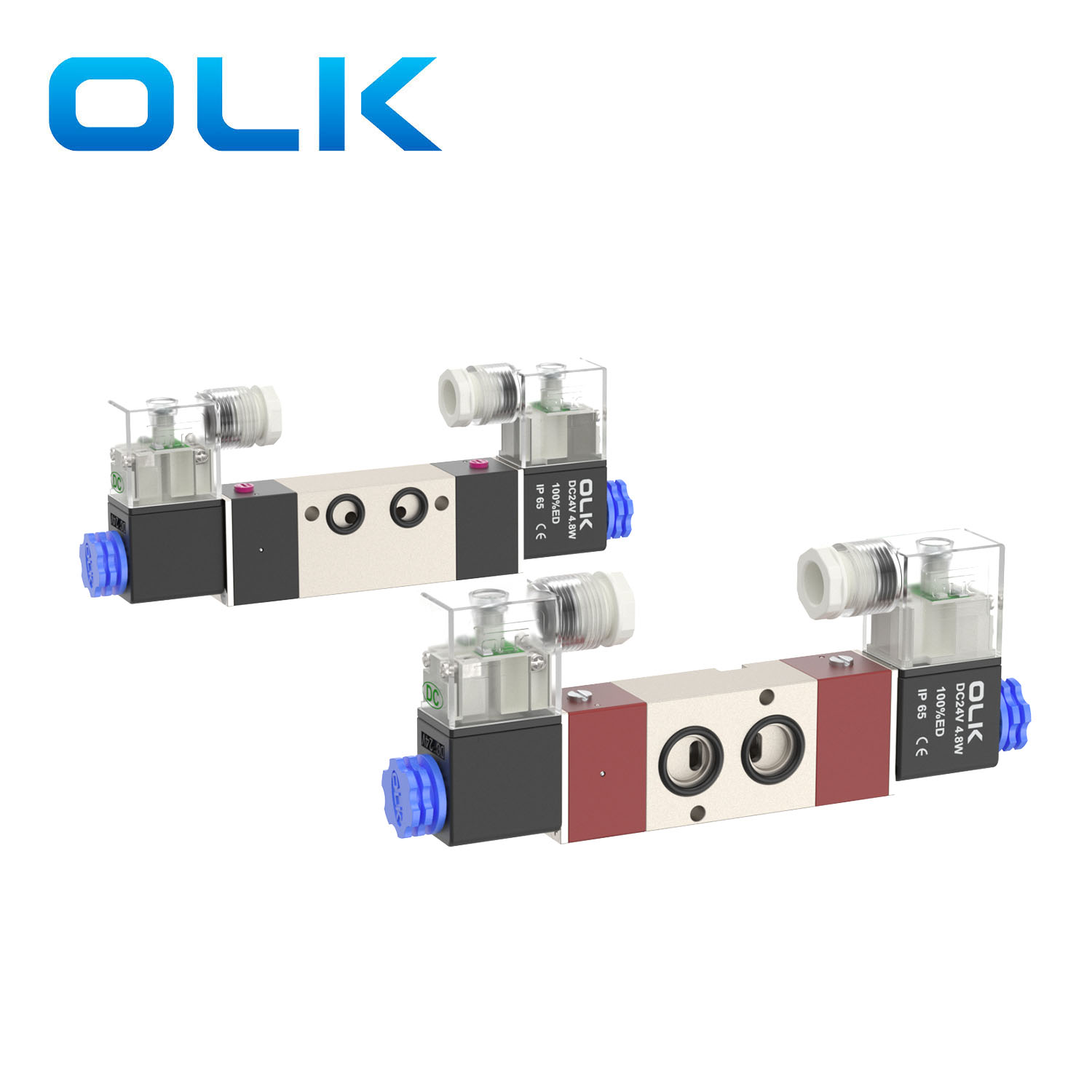

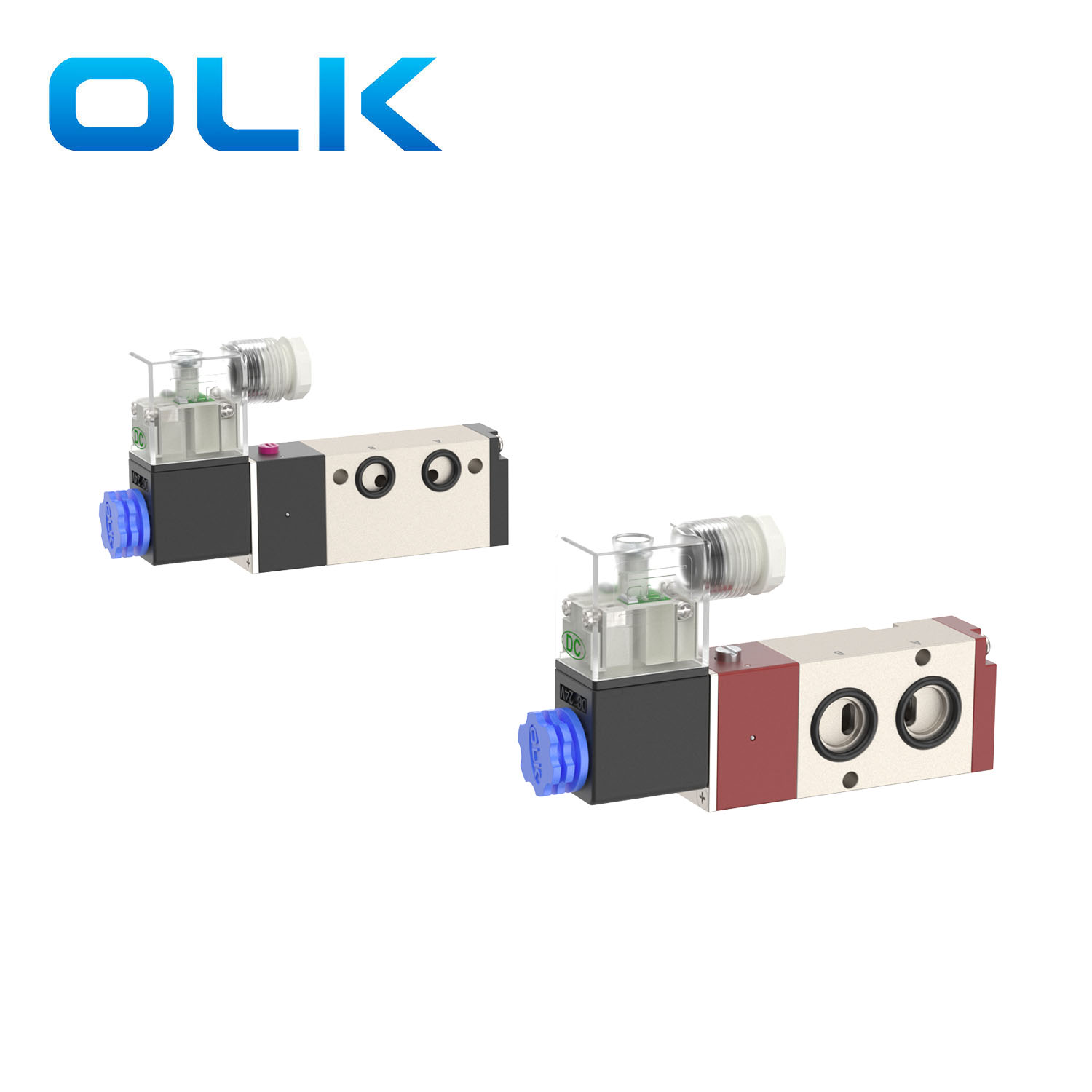

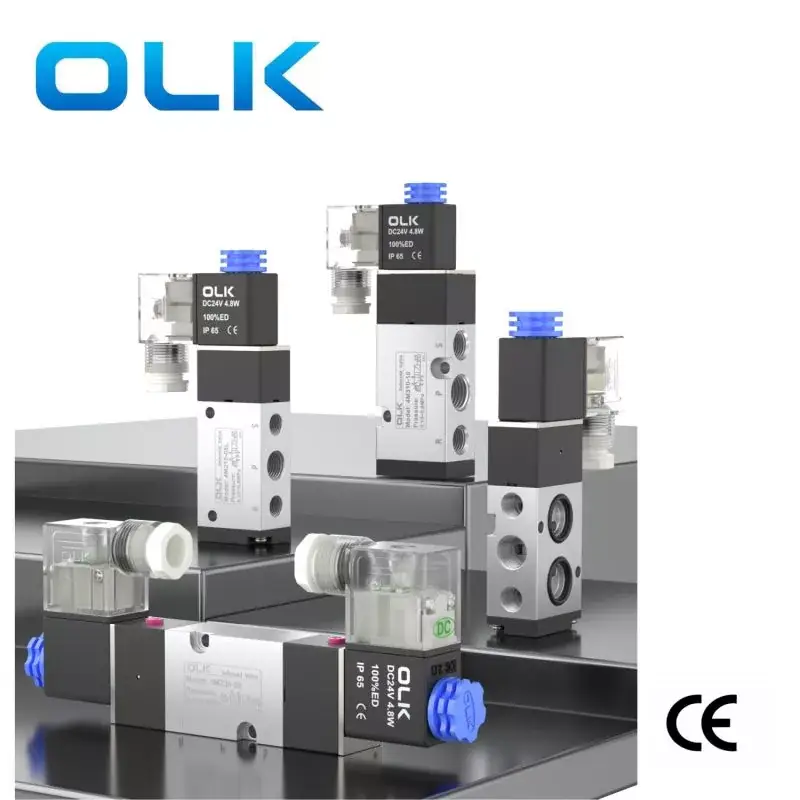

Оулеикаи (ОЛК) 4М серија двоположајних петосмерних електромагнетних вентила за директну продају користи управљање помоћу пилота, са брзим одзивом и поузданим радом, погодним за контролу цилиндара двоструког дејства. Завојница долази са ЕД логотипом, што омогућава континуирано напајање током дужег периода. Двоструки електромагнетни вентил са два положаја има меморијску функцију. Задебљано тело вентила подлеже тешкој оксидацији да би се повећала површинска тврдоћа. Пре употребе, проверите вентил и цевовод да бисте били сигурни да су нетакнути и да не пропуштају како бисте избегли утицај на нормалан рад вентила.
Магнетни смерни вентил серије 4М је варијанта 4В електромагнетног вентила, са истим принципом рада као и 4В. На основу различитих захтева за инсталацију, вентил серије 4М је изменио неке димензије интерфејса и монтажних рупа. Компанија Оулеикаи (ОЛК) нуди разне спецификације и моделе како би задовољила различите потребе купаца, пружајући прилагодљиве услуге.

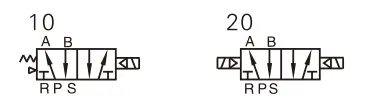

СИМБОЛ:
| Одеринг код |
|||||
| 4М: | 3 | 10 | 10 | A |
|
| 4М:2 позиција 5-смерни електромагнетни вентил (НАМРУ) |
КОД | Тип вентила |
ПОРТ СИЗЕ |
Волтаге |
Метода ожичења |
|
|
1:100 СЕРИЈА |
10: контрола једног електромагнетног вентила 5/2 |
М5:М5 | А:АЦ220В | Празно: ВАШ |
|
|
2:200 СЕРИЈА |
20: контрола двоструког електромагнетног вентила 5/2 |
06:Г1/8 | Б:ДЦ24В | Л: Линија |
|
|
3:300 СЕРИЈА |
|
08:Г1/4 | Ц:АЦ110В |
|
|
|
|
|
10:Г3/8 | Е:АЦ24В |
|
|
|
|
|
|
Ф:ДЦ12В |
|
Карактеристике производа:
1. Структура којом управља интерно пилот.
2. Структура клипног типа, која се може похвалити одличним заптивање и одзивном реакцијом.
3. Двоположајни електромагнетни вентил са две главе са меморијском функцијом.
4. Електромагнетски вентил са две главе са два положаја са меморијском функцијом.
5. Унутрашње рупе обрађене посебним техникама, што резултира минималним отпором трења, ниским почетним притиском ваздуха и продуженим животним веком.
6. Рад без подмазивања.
7. Монтажа на бочну плочу, омогућава директну везу са компонентама за активирање.
8. Опремљен ручним уређајем за згодну инсталацију и отклањање грешака.
9. Различити стандардни напонски нивои доступни за избор.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
Тип пилота |
|
број позиција |
2 позиција 5 начин |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0,15~0,8(21~114) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Материјал тела |
легура алуминијума |
|
Стандард Волтаге |
АЦ220В, АЦ110В, АЦ24В, ДЦ24В, ДЦ12В |
|
Користите опсег напона |
АЦ:±15% ДЦ:±10% |
|
потрошња енергије |
АЦ: 6ВА ДЦ: 4.8В |
|
ниво заштите |
ИП65 (ДИН40050) |
|
степен отпорности на топлоту |
Класа Б |
|
Врста везе |
Тип ДИН утичнице, тип утичнице |
|
Време ексцитације |
0,05 секунди или мање |
|
модел |
Пречник порта |
МАКС радна фреквенција |
Површина попречног пресека протока мм² (ЦВ вредност) |
|
4М210-06 |
Интаке=Г1/8 |
5 пута у секунди |
14,0(0,78) |
|
4М220-06 |
Интаке=Г1/8 |
5 пута у секунди |
14,0(0,78) |
|
4М210-08 |
Усис = Г1/4 Издув = Г1/8 |
5 пута у секунди |
16,0(0,89) |
|
4М220-08 |
Усис = Г1/4 Издув = Г1/8 |
5 пута у секунди |
16,0(0,89) |
|
4М310-08 |
Усис=Г3/8 Издув=Г1/4 |
4/сец |
25,0(1,40) |
|
4М320-08 |
Усис=Г3/8 Издув=Г1/4 |
4/сец |
25,0(1,40) |
|
4М310-10 |
Интаке=Г1/4 |
4/сец |
30(1,68) |
|
4М320-10 |
Интаке=Г1/4 |
4/сец |
30(1,68) |
