Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

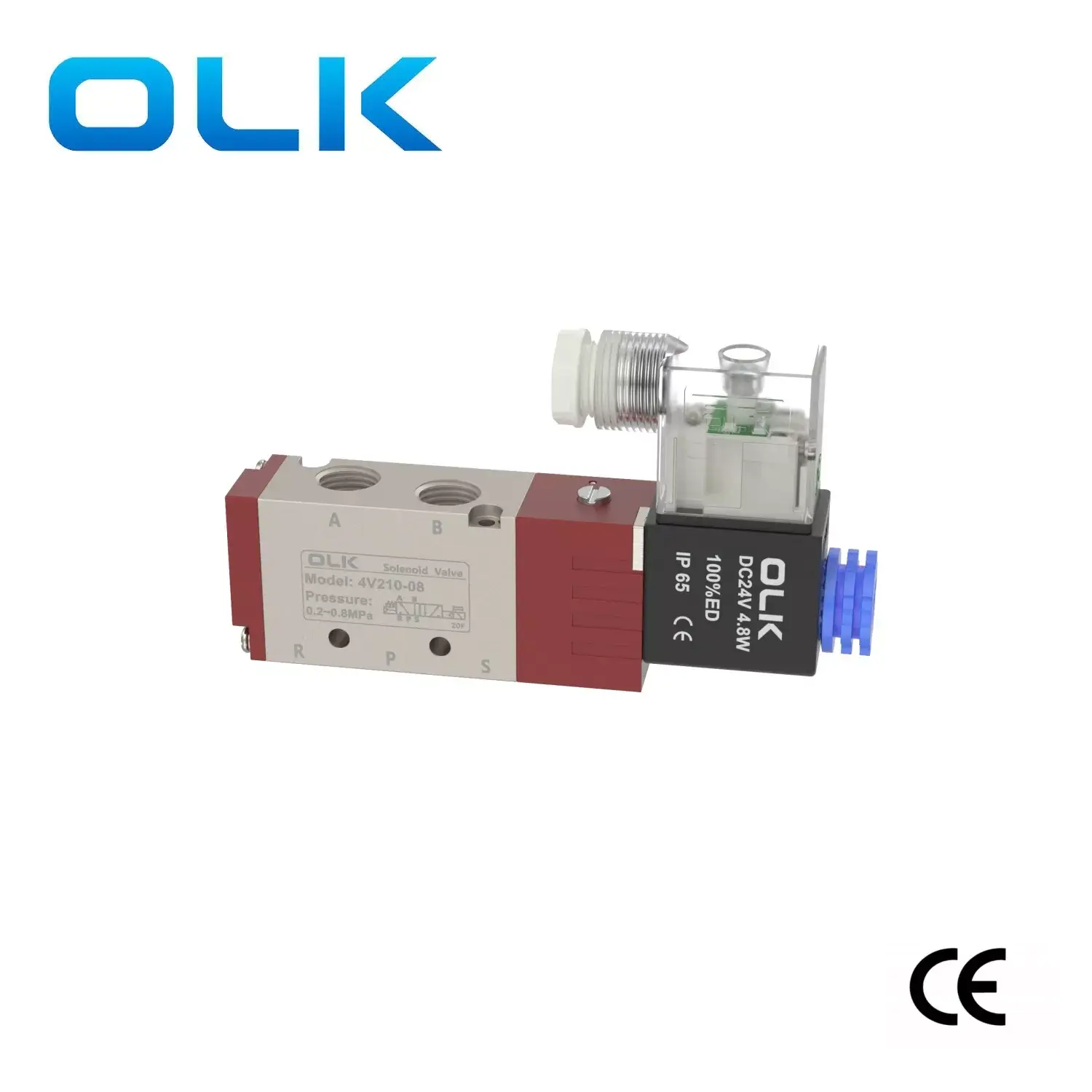

Internal Pilot Operated5-смерни електромагнетни вентил серије 4В је смерни вентил за течност погодан за ваздух као радни медијум.
Тело електромагнетног вентила серије 4В са 5 путева је направљено од легуре алуминијума и укључује висококвалитетне материјале као што су пилот главе отпорне на прашину, Митсубисхи компоненте за заптивање и уље за подмазивање које не смрзава. Може да одржи своју функционалност у тешким радним окружењима. Овај вентил је прошао ригорозно испитивање усаглашености са ЕМЦ и ЛВД и добио је ЦЕ сертификат, испуњавајући највише стандарде безбедности и квалитета.
Производ прихвата прилагођене боје изгледа, омогућавајући корисницима да брзо идентификују производ у сложеним интегрисаним системским окружењима.
Стандардни интерфејси за соленоидне вентиле серије 4В су М5, Г1/8, Г1/4, Г3/8, Г1/2, доступни у интегрисаним сетовима за лаку инсталацију. Постоји више опција за радне напоне, у зависности од специфичног сценарија примене, за одабир одговарајуће снаге напона.
Електромагнетни вентили серије 4В Оулеикаи (ОЛК) се широко користе у различитим индустријским сценаријима као што су аутоматизација паковања, медицинске машине, текстилна опрема, пружајући поуздана решења за вашу производну линију.
СИМБОЛ:
| 4В | 2 | 10 | 08 | АЦ110В | ЕКС-П |
| (0,25) | КОД | ВАЛВЕ ТИПЕ | ПОРТ СИЗЕ | ВОЛТАГЕ | Метода ожичења |
| 4В:2 положај 5 путни /2 положај 5 путни електромагнетни вентил | 1:100 серија | 10: једноструки електромагнетни вентил 5/2 пут | М5: М5Кс0.8 | А:АЦ22Ц | Празно: ВАШ |
|
|
2:200 серија | 20: дупли електромагнетни вентил 5/2 пут | 06:Г1/8 | Б:ДЦ24В | И: Линија |
|
|
3:300 серија | 30Ц: дупли соленоид 5/3 затворен центар | 08:Г1/4 | Ц:АЦ110В |
|
|
|
4:400 сеира | 30Е: дупли соленоид 5/3 издувни центар | 10:Г3/8 | Е: АЦ24В |
|
|
|
|
30П: двоструки соленоид 5/3-пут центар притиска | 15:Г1/2 | Ф:ДЦ12В |
|
|
|
|
|
|
|
|
Карактеристике производа:
1. Пилот режим: доступне су екстерне и интерне опције;

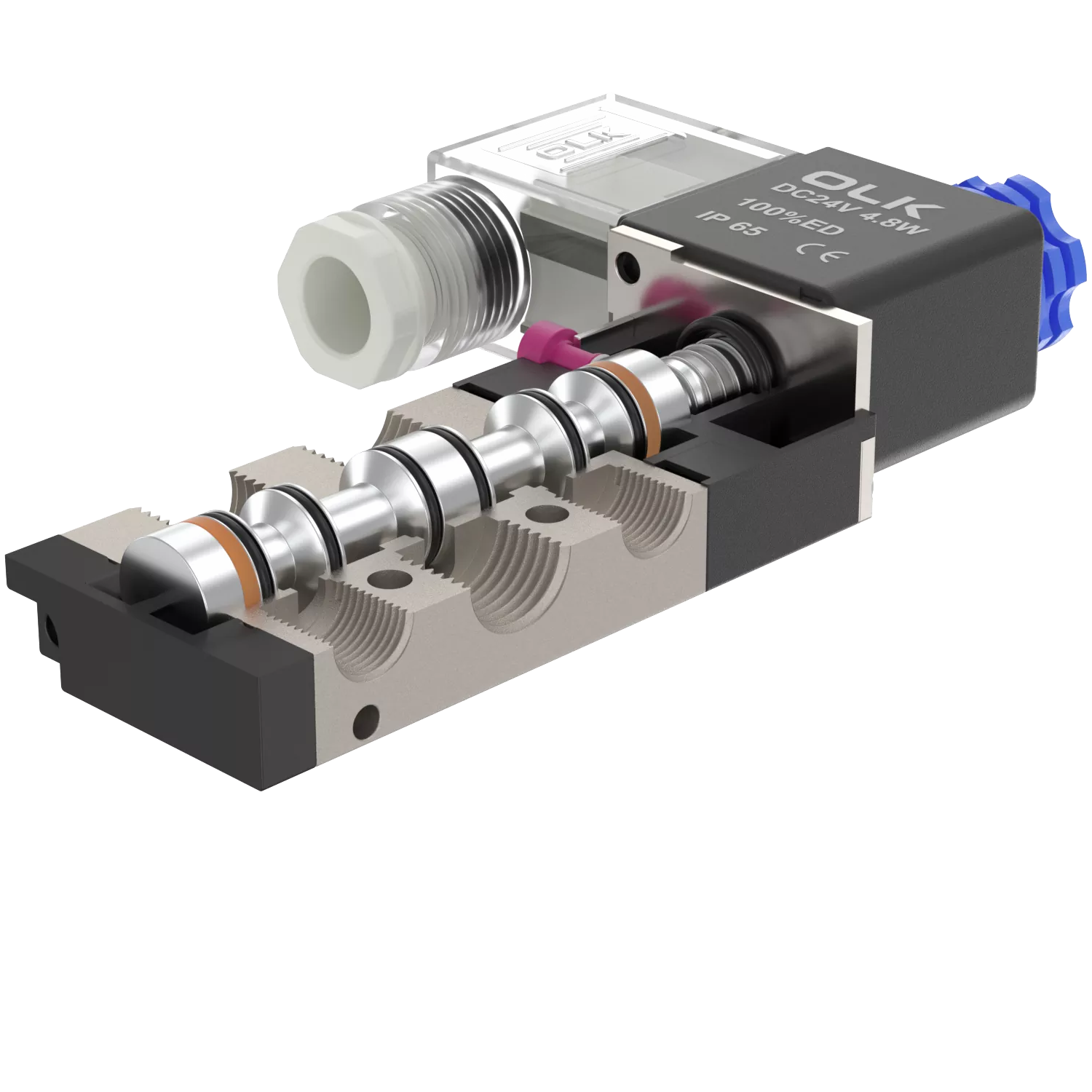

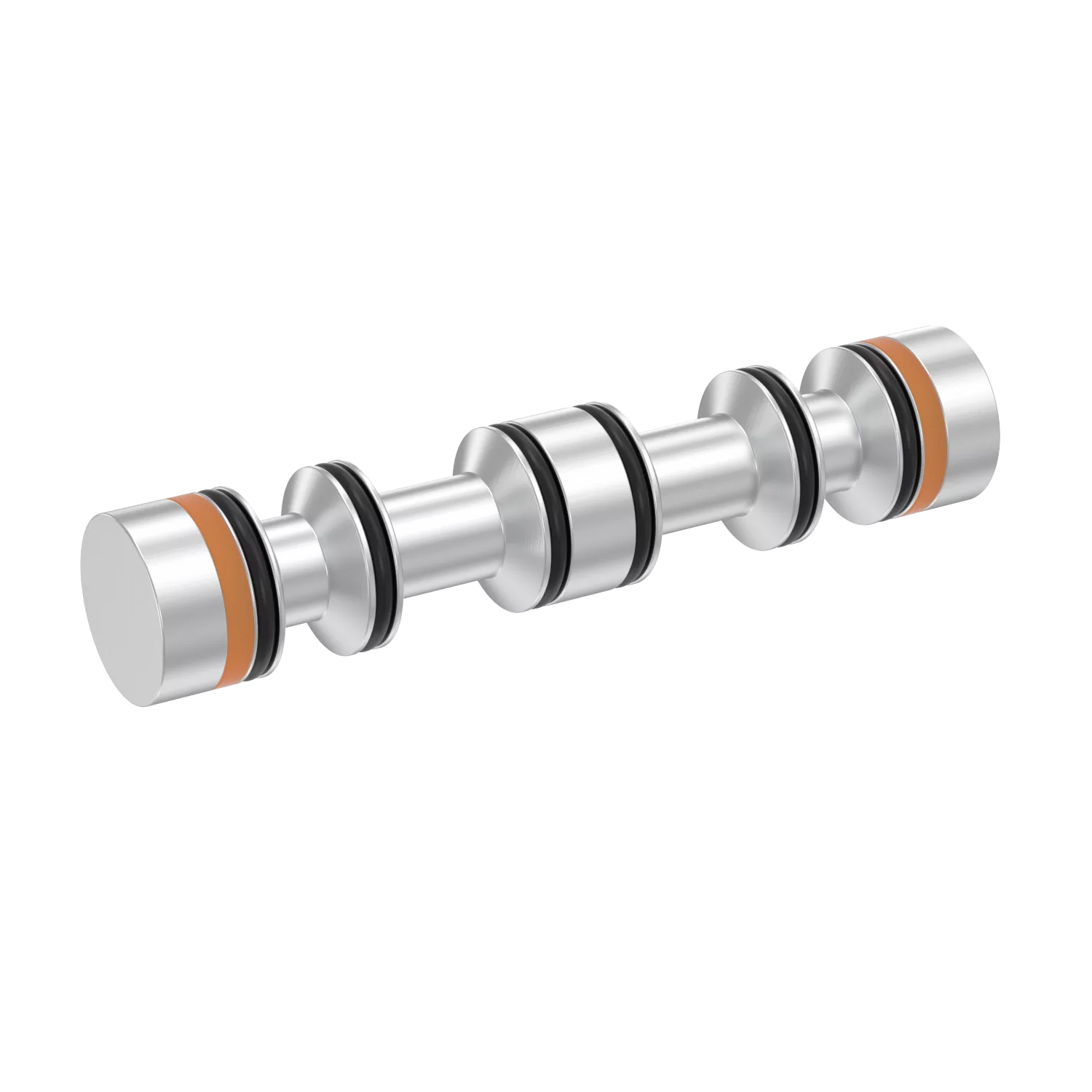

2.. Структура клипа, одлично заптивање, осетљив одговор;
3. Електромагнетски вентили са три положаја нуде три централне функције које можете изабрати:
4. Електромагнетски вентили са две главе имају функцију меморије;
5. Унутрашње рупе обрађене посебним техникама, ниска отпорност на трење, низак почетни притисак, дуг радни век;
6. нема потребе за подмазивањем уљем;

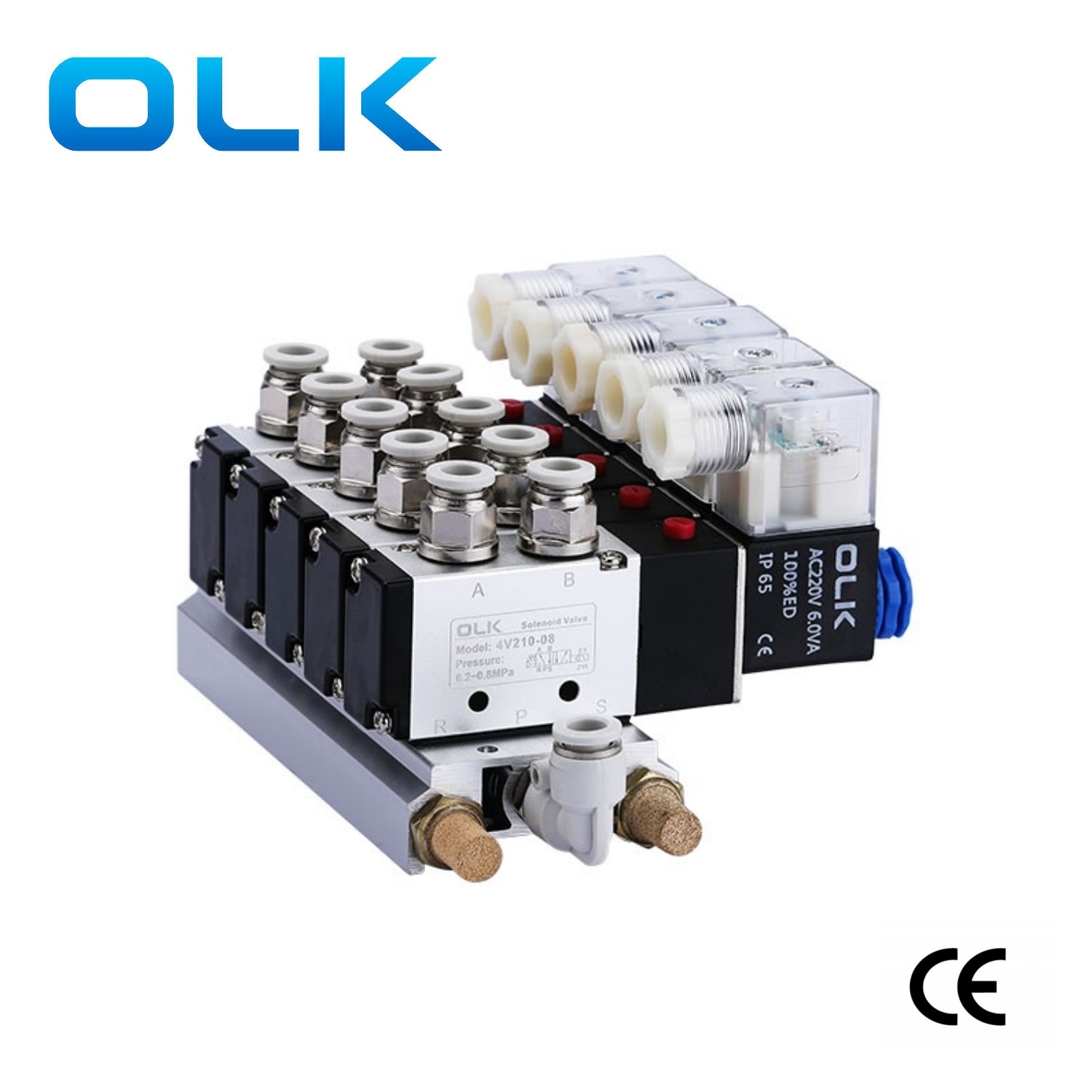

7. Може се интегрисати са склопом вентила са базном плочом, штедећи простор за инсталацију;
8. Опремљен ручним уређајем за једноставну инсталацију и отклањање грешака;
9. Више стандардних нивоа напона доступних за избор.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
Тип пилота |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0,15~0,8(21~114) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Материјал тела |
легура алуминијума |
|
Стандард Волтаге |
АЦ220В, АЦ110В, АЦ24В, ДЦ24В, ДЦ12В |
|
Користите опсег напона |
АЦ:±15% ДЦ:±10% |
|
потрошња енергије |
АЦ: 3ВА ДЦ: 3В |
|
ниво заштите |
ИП65 (ДИН40050) |
|
степен отпорности на топлоту |
Оцена Б |
|
Врста везе |
Тип ДИН утичнице, тип утичнице |
|
Време ексцитације |
3 пута у секунди |
|
модел |
Пречник порта |
број позиција |
највећа радна фреквенција |
Ефективна површина попречног пресека мм² (ЦВ вредност) |
|
4В110-М5 |
2 позиција 5 начин |
2 позиција 5 начин |
3 пута у секунди |
5,5(0,31) |
|
4В120-М5 |
2 позиција 5 начин |
2 позиција 5 начин |
3 пута у секунди |
5,5(0,31) |
|
4В130Ц-М5 |
2 позиција 5 начин |
Три позиције пет пута |
3 пута у секунди |
5,0(0,28) |
|
4В130Е-М5 |
2 позиција 5 начин |
Три позиције пет пута |
3 пута у секунди |
5,0(0,28) |
|
4В130Ц-06 |
2 позиција 5 начин |
Три позиције пет пута |
3 пута у секунди |
5,0(0,28) |
|
4В110-06 |
Улаз=излаз=Г1/8 |
2 позиција 5 начин |
3 пута у секунди |
12,0(0,67) |
|
4В120-06 |
Улаз=излаз=Г1/8 |
2 позиција 5 начин |
3 пута у секунди |
12,0(0,67) |
|
4В130Ц-06 |
Улаз=излаз=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
9,0(0,50) |
|
4В130Е-06 |
Улаз=излаз=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
9,0(0,50) |
|
4В130П-06 |
Улаз=излаз=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
9,0(0,50) |
|
4в210-06 |
Улаз=излаз=Г1/8 |
2 позиција 5 начин |
3 пута у секунди |
14,0(0,78) |
|
4в220-06 |
Улаз=излаз=Г1/8 |
2 позиција 5 начин |
3 пута у секунди |
14,0(0,78) |
|
4в230Ц-06 |
Улаз=излаз=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4в230Е-06 |
Улаз=излаз=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4в230П-06 |
Улаз=излаз=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4в210-08 |
Улаз=Излаз=Г1/4 Издув=Г1/8 |
2 позиција 5 начин |
3 пута у секунди |
16,0(0,89) |
|
4в220-08 |
Улаз=Излаз=Г1/4 Издув=Г1/8 |
2 позиција 5 начин |
3 пута у секунди |
16,0(0,89) |
|
4в230Ц-08 |
Улаз=Излаз=Г1/4 Издув=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4в230Е-08 |
Улаз=Излаз=Г1/4 Издув=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4в230П-08 |
Улаз=Излаз=Г1/4 Издув=Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4В310-08 |
Улаз=излаз=Г1/4 |
2 позиција 5 начин |
4/сец |
25,0(1,40) |
|
4В320-08 |
Улаз=излаз=Г1/4 |
2 позиција 5 начин |
4/сец |
25,0(1,40) |
|
4В330Ц-08 |
Улаз=Излаз=Г3/8 Издув=Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4В330Е-08 |
Улаз=Излаз=Г3/8 Издув=Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4В330П-08 |
Улаз=Излаз=Г3/8 Издув=Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4В310-10 |
Улаз=излаз=Г1/4 |
2 позиција 5 начин |
4/сец |
30(1,68) |
|
4В320-10 |
Улаз=излаз=Г1/4 |
2 позиција 5 начин |
4/сец |
30(1,68) |
|
4В330Ц-10 |
Улаз=Излаз=Г3/8 Издув=Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4В330Е-10 |
Улаз=Излаз=Г3/8 Издув=Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4В330П-10 |
Улаз=Излаз=Г3/8 Издув=Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4В410-15 |
Улаз=излаз=Г1/2 |
2 позиција 5 начин |
3 пута у секунди |
50,0(2,79) |
|
4В420-15 |
Улаз=излаз=Г1/2 |
2 позиција 5 начин |
3 пута у секунди |
50,0(2,79) |
|
4В430Ц-15 |
Улаз=излаз=Г1/2 |
Три позиције пет пута |
3 пута у секунди |
30(1,68) |
|
4В430Е-15 |
Улаз=излаз=Г1/2 |
Три позиције пет пута |
3 пута у секунди |
30(1,68) |
|
4В430П-15 |
Улаз=излаз=Г1/2 |
Три позиције пет пута |
3 пута у секунди |
30(1,68) |
Честа питања:
1. Колико је брза фреквенција 5-смерног електромагнетног вентила серије 4В?
Максимална фреквенција акције 5 пута у секунди.
2. Може ли се електромагнетни вентил серије 4В 5 Ваи укључити на дуже време?
ДА, наш калем је 100% ЕД.
3. Како побољшати животни век 4В соленоидних вентила?
Препоручени сепаратор уље-вода за филтрирање влаге и нечистоћа у ваздуху

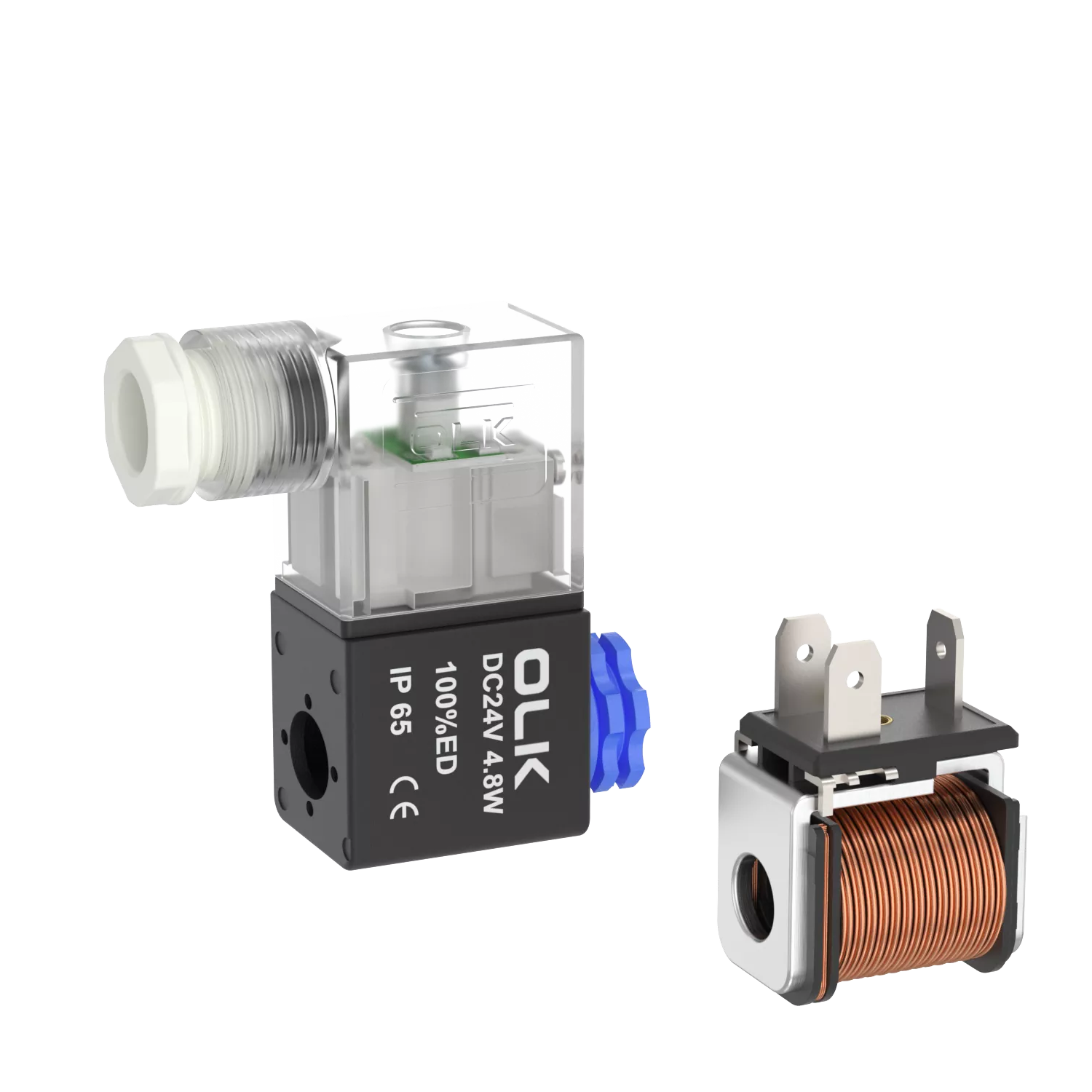

4. Да ли ће соленоидни калем блокирати црево за ваздух или спој?
То се неће догодити јер се калем може подесити одвртањем матице завојнице
5. Разлика између напона АЦ и ДЦ?
ДЦ је једносмерна струја, АЦ је наизменична струја. Генерално, електрична енергија у домаћинству је АЦ220В
| Повезани додаци за електромагнетне вентиле серије 4В200: Фитинзи и разделници |
||||
 |
|
|
 |
|
|
|

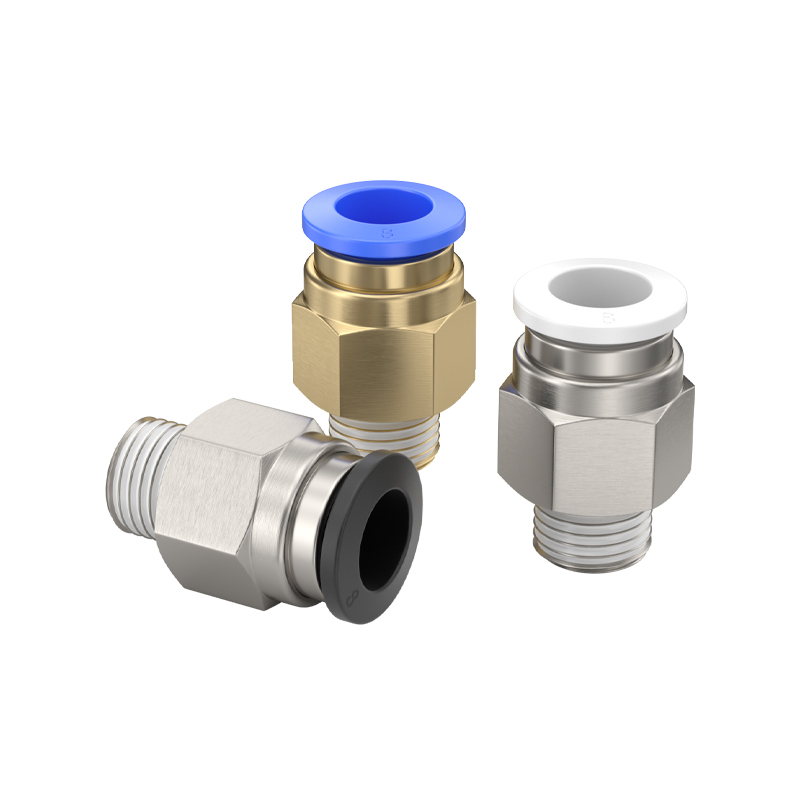

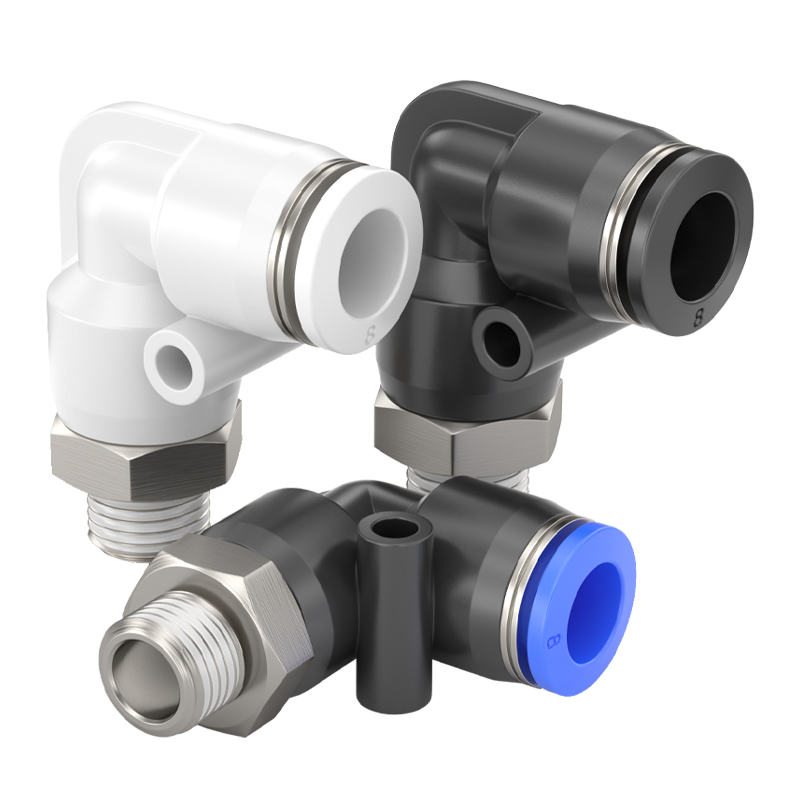

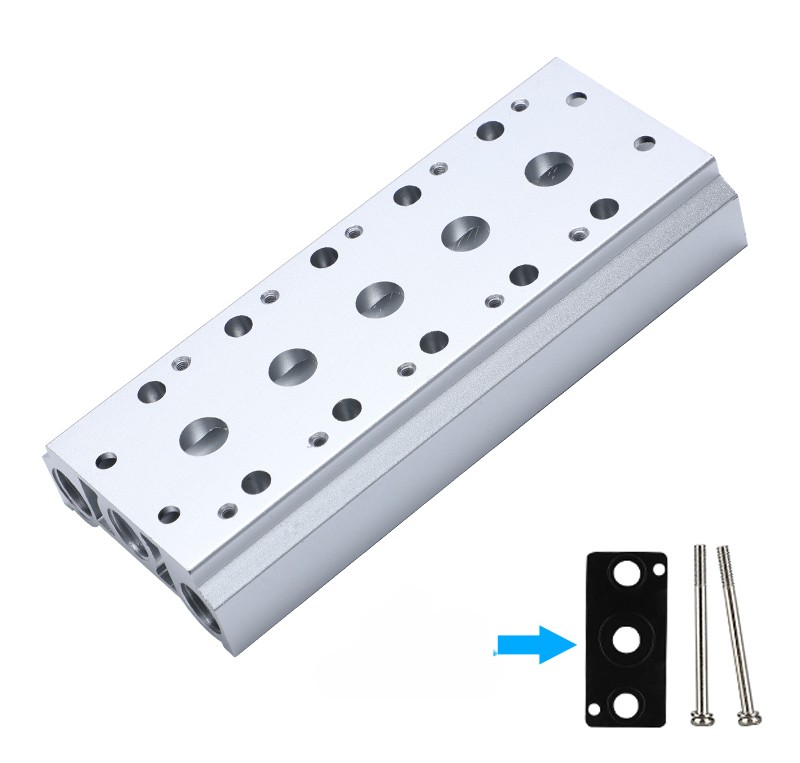

ПЦ опрема | ПЛ фитинг | 4В200 серија колектора | пригушивач типа торањ |
