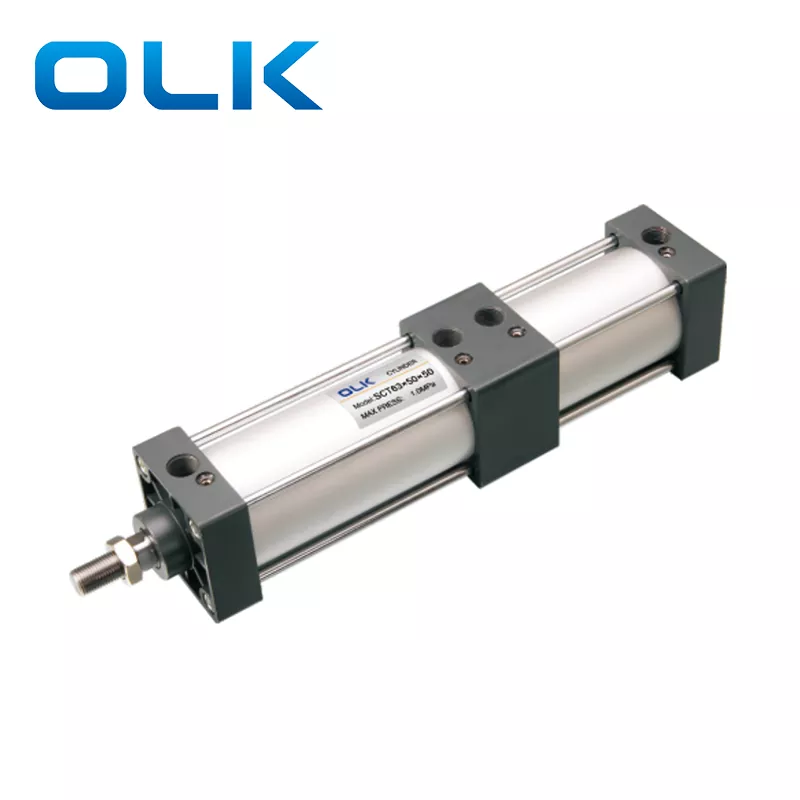

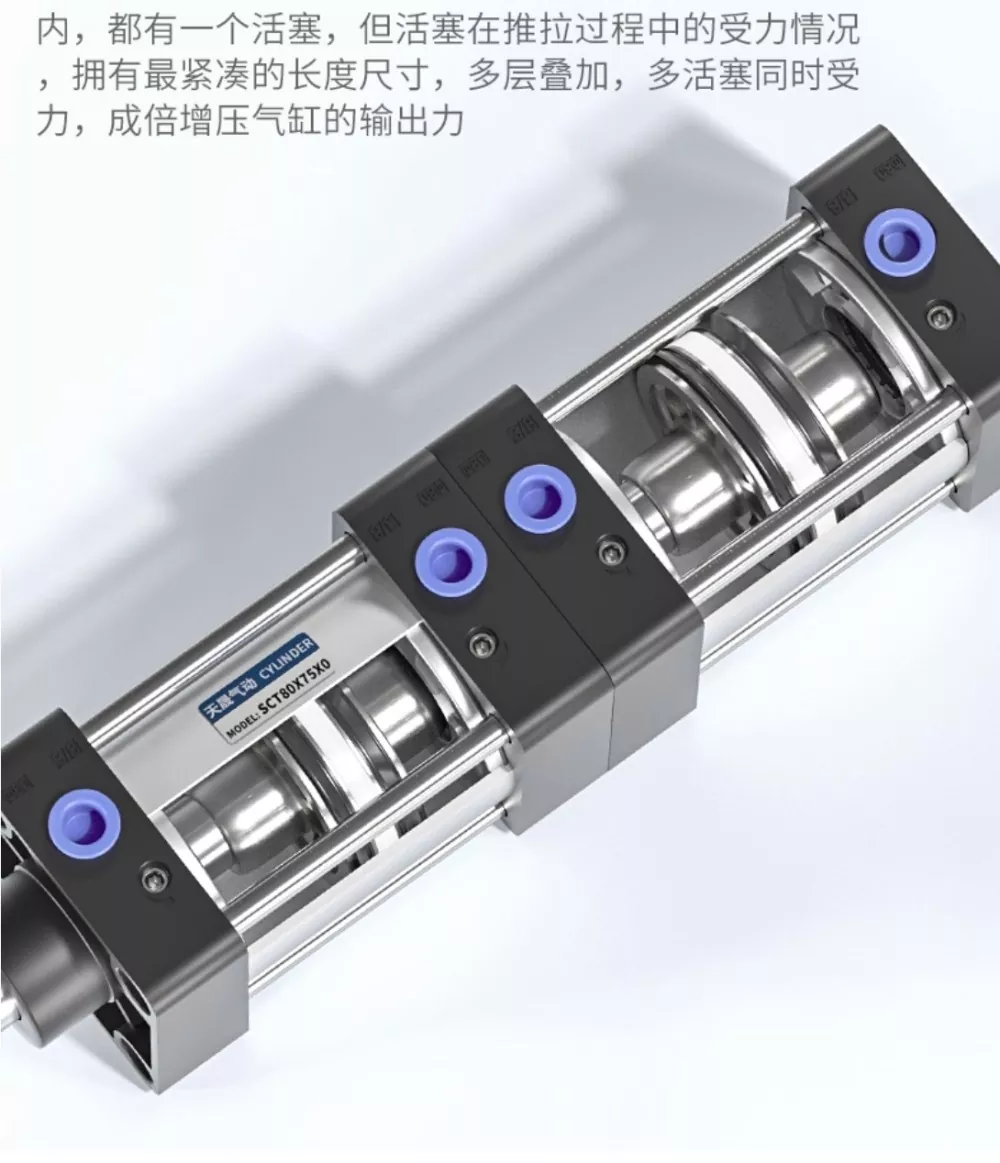

СЦТ цилиндар клипњаче има двосмерне ИЦЦ заптивне прстенове и моћан двотактни дизајн, са компактним и префињеним изгледом који обезбеђује брзу акцију и несметан, стабилан излаз. Сваки слој цилиндра садржи појединачни клип, а током процеса пусх-пулл више клипова деле оптерећење, омогућавајући цилиндру да постигне најкомпактнију дужину док генерише умножену излазну силу кроз своју вишеслојну сложену структуру. Овај дизајн двоструке силе пружа јачу снагу, а конфигурација са шест заптивних прстена пружа одличне перформансе заптивања, омогућавајући цилиндру да издржи притисак до 1,4 МПа без цурења.
· ОЛК стандардни цилиндри.
· Заптивка клипа има специјалну двосмерну структуру заптивања, са компактним дизајном и функцијом складиштења уља.
· Цилиндар типа клипњаче; предњи и задњи поклопац су спојени на тело алуминијумске цеви помоћу полуга за високу поузданост.

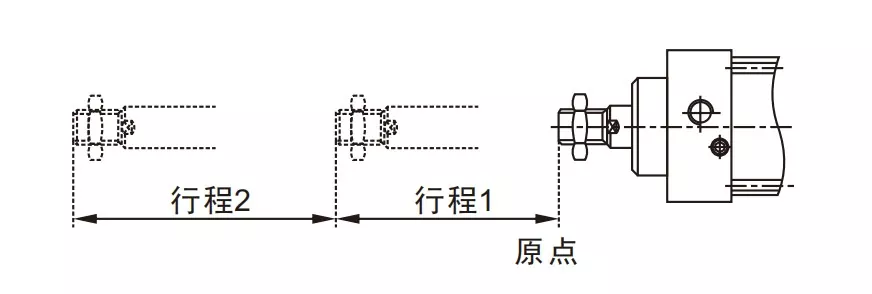

· Клипњача може постићи више тачака позиционирања током свог пуног хода.
· Глатко и подесиво јастучење.
· Купцима су доступне различите спецификације цилиндара и прибор за монтажу.
· Купцима су доступне различите спецификације цилиндара и прибор за монтажу.
|
Шифра за наручивање |
||||||||||
|
СЦТ |
50 |
Кс |
50 |
Кс |
50 |
- |
S |
|
|
|
|
Модел: |
Доубле Ацтинг |
|
Мождани удар 1 |
|
Мождани удар 2 |
|
Магнет |
Заптивни материјал |
Врста монтаже |
Тхреад |
|
СЦТ цилиндар англијске шипке |
|
|
|
|
|
|
Празан: без |
Празан: ТПУ |
Празан : |
Празно: ПТ тхреад |
|
|
|
|
|
|
|
|
Користите опсег брзине |
Н:НБР |
Басиц андЛБ |
Т:НПТ навој |
|
|
|
|
|
|
|
|
|
Х: |
|
Г:Г нит |
|
Величина отвора (мм) |
32 |
40 |
Brug af cyclodextrin til at stabilisere dufte og aktive ingredienser, forbedre holdbarheden og forbrugeroplevelsen. |
63 |
80 |
100 |
|
Ацтинг Моде |
Доубле Ацтинг |
|||||
|
Радни медиј |
Очишћени ваздух |
|||||
|
Фиксна форма |
Басиц андЛБ |
|||||
|
Радни притисак |
0,1-1,0 МПа (14-145 Пси) |
|||||
|
Доказни притисак |
1,5 Мпа (215 Пси) |
|||||
|
Опсег радне температуре |
‘-20-80℃ |
|||||
|
Т:НПТ навој |
30-800 |
|||||
|
Буфферинг Моде |
Подесиви бафер |
|||||
|
Раздаљина пуферовања (мм) |
21 |
28 |
29 |
|||
|
Величина порта |
ПТ1/8 |
ПТ1/4 |
ПТ3/8 |
ПТ1/2 |
||
|
Пнеуматске управљачке шеме за вишеположајне цилиндре |
||
|

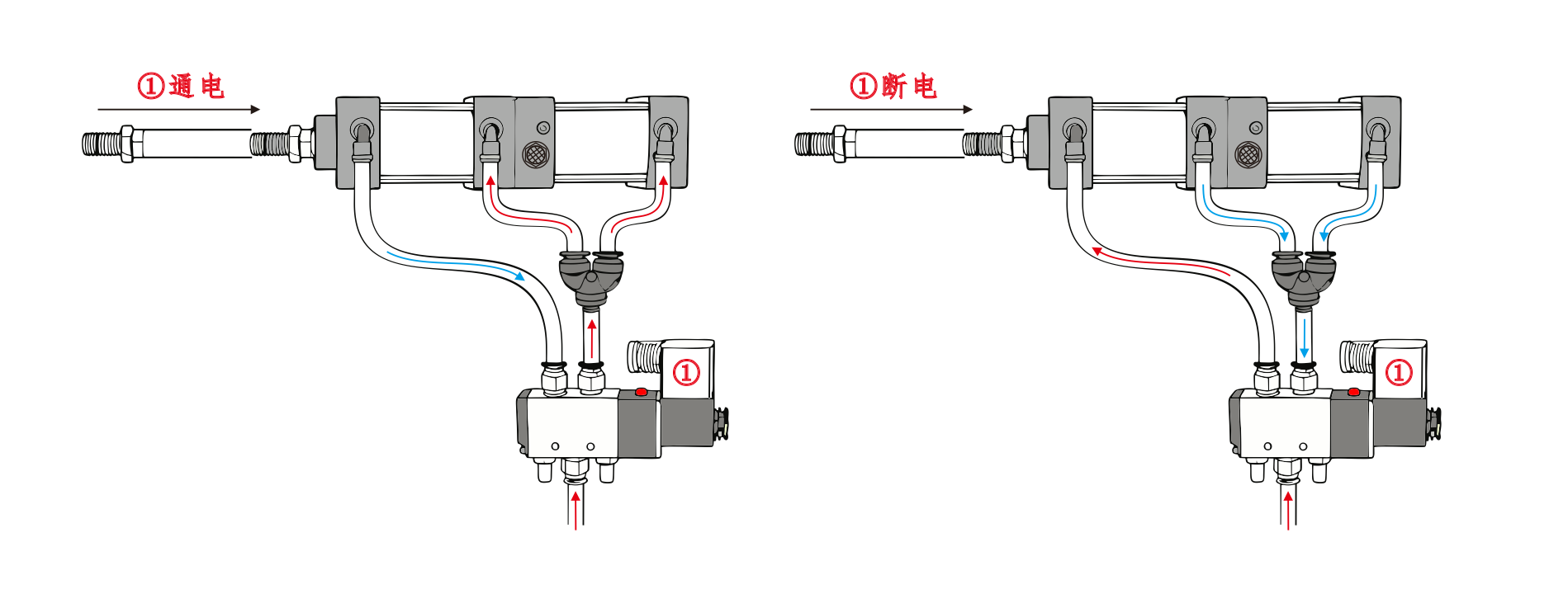

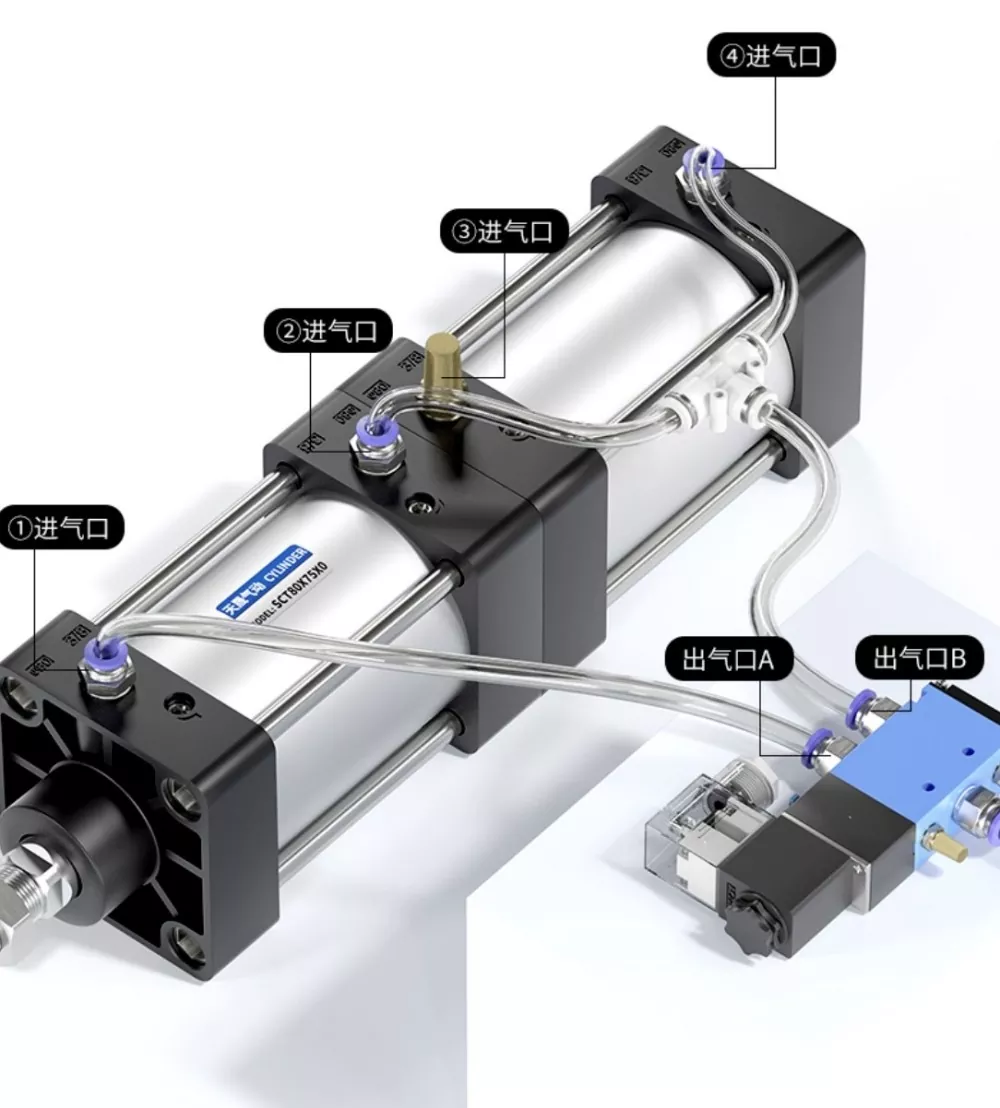

Сваки део цилиндра садржи клип. Када се клипњача продужи, сви клипови стварају силу гурања. Међутим, током увлачења, само један клип производи вучну силу. Улаз за ваздух цилиндра① је повезан са прикључком А електромагнетног вентила, а улаз за ваздух цилиндра④ је повезан серијски са прикључком Б електромагнетног вентила. Улаз за ваздух цилиндра③ је повезан са пригушивачем. Када је прикључак А соленоидног вентила под напоном, цилиндри остају у увученом положају. Када је порт Б под напоном, цилиндри почињу да раде. |

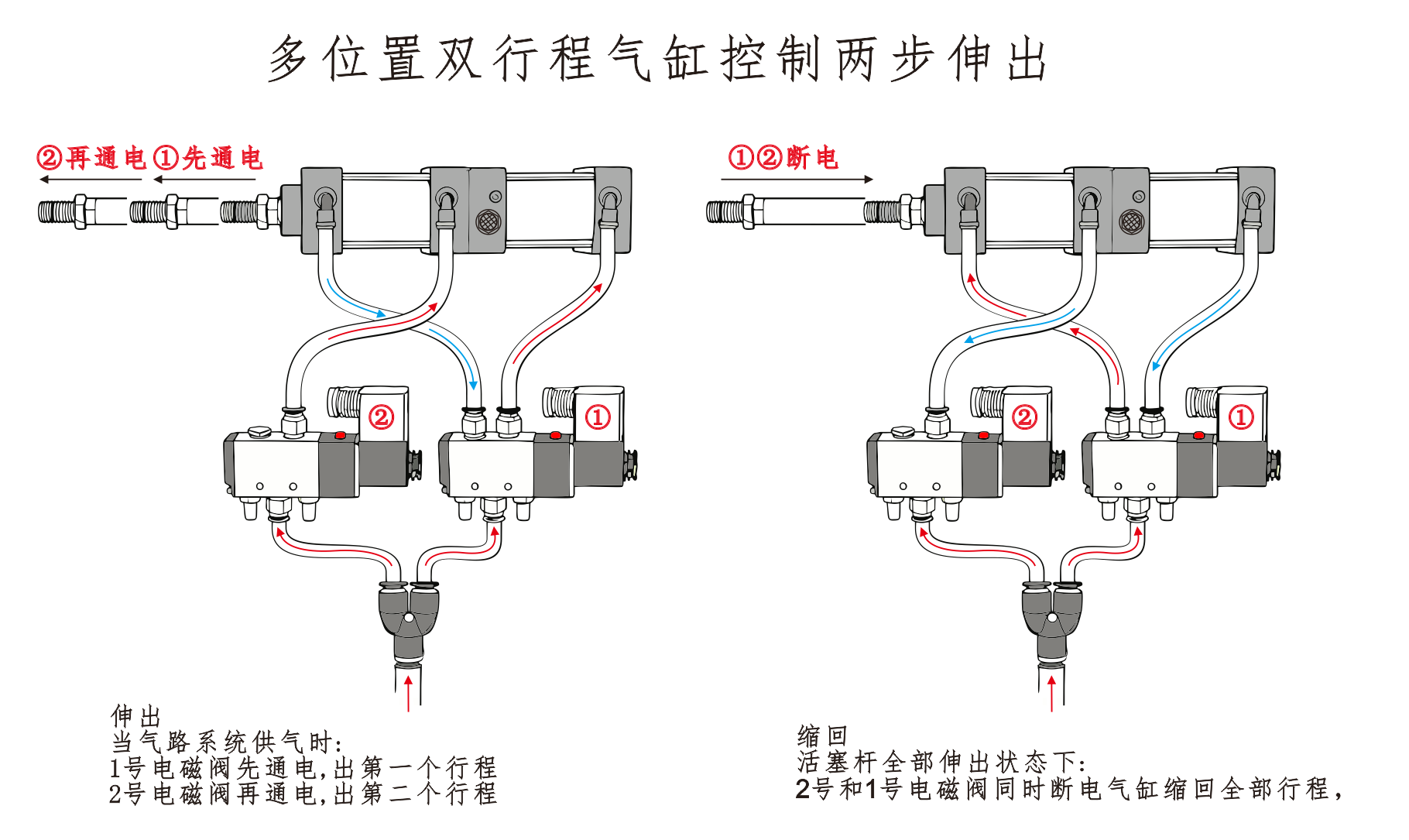

1.Ектенсион Када је довод ваздуха укључен: Електромагнетни вентил бр.1 је под напоном, а цилиндар се протеже до првог такта.
Електромагнетни вентил бр.2 се тада укључује, а цилиндар се протеже до другог такта.
2.Ретрацтион Када је клипњача потпуно извучена: Електромагнетни вентил бр.1 и бр.2 су без напона, а цилиндар се потпуно увлачи. |

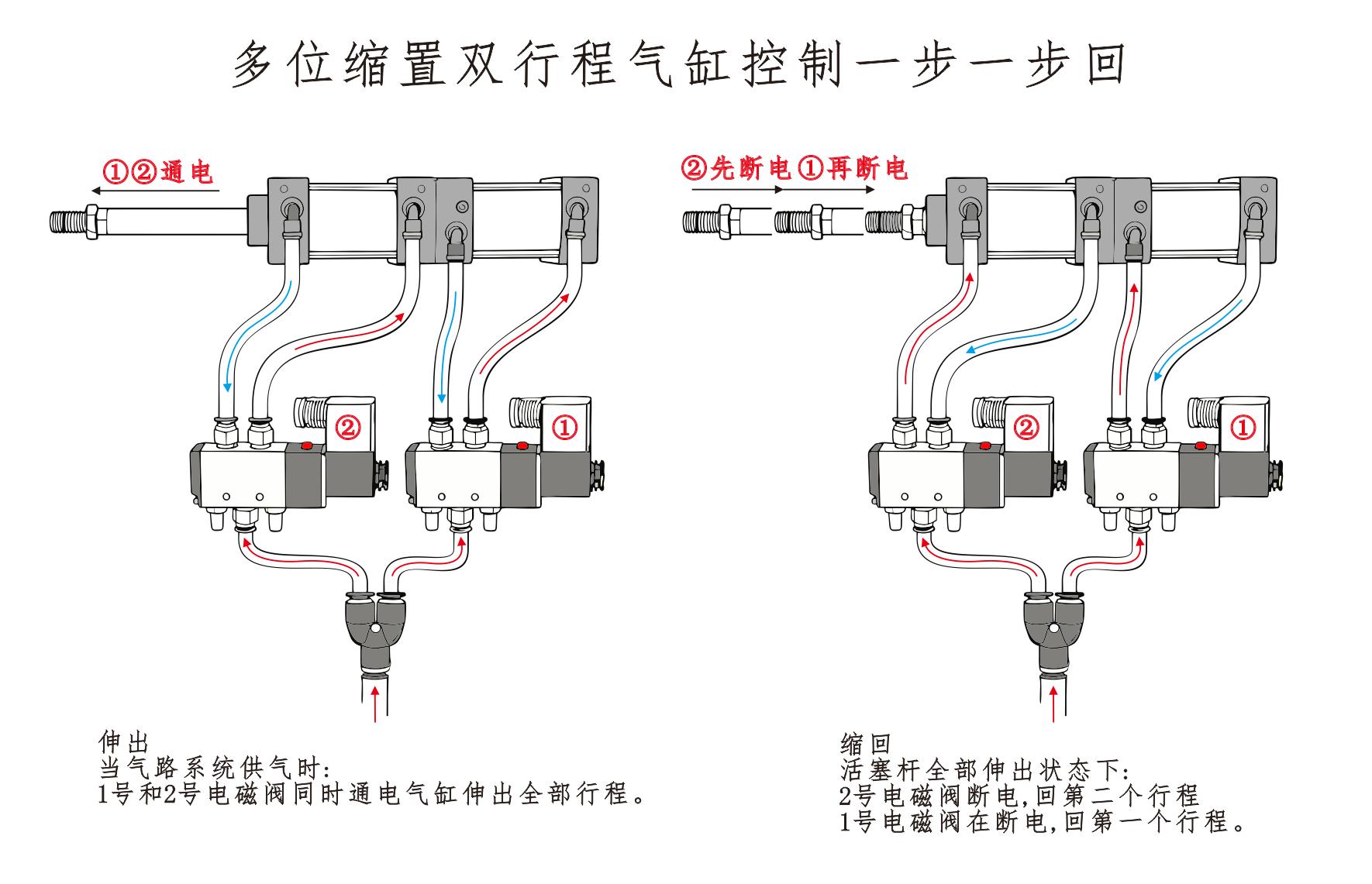

1. Продужетак (напредни потез) Када је довод ваздуха укључен: Електромагнетни вентил бр.1 и бр.2 су под напоном у исто време. Шипка цилиндра се протеже кроз све ходове док се потпуно не извуче.
2. Повлачење (повратак корак по корак) Када је довод ваздуха укључен: Када је клипњача потпуно извучена: Електромагнетни вентил бр.2 је без напона, због чега се цилиндар повлачи у другу позицију. ② Вратите се на прву позицију Електромагнетни вентил бр.1 је без напона, што узрокује да се цилиндар повуче у прву позицију и заврши процес повратка. |
|
|
|
|
Шта је серија СЦТ цилиндара?
СЦТ цилиндар припада стандардној серији пнеуматских цилиндара типа споне
