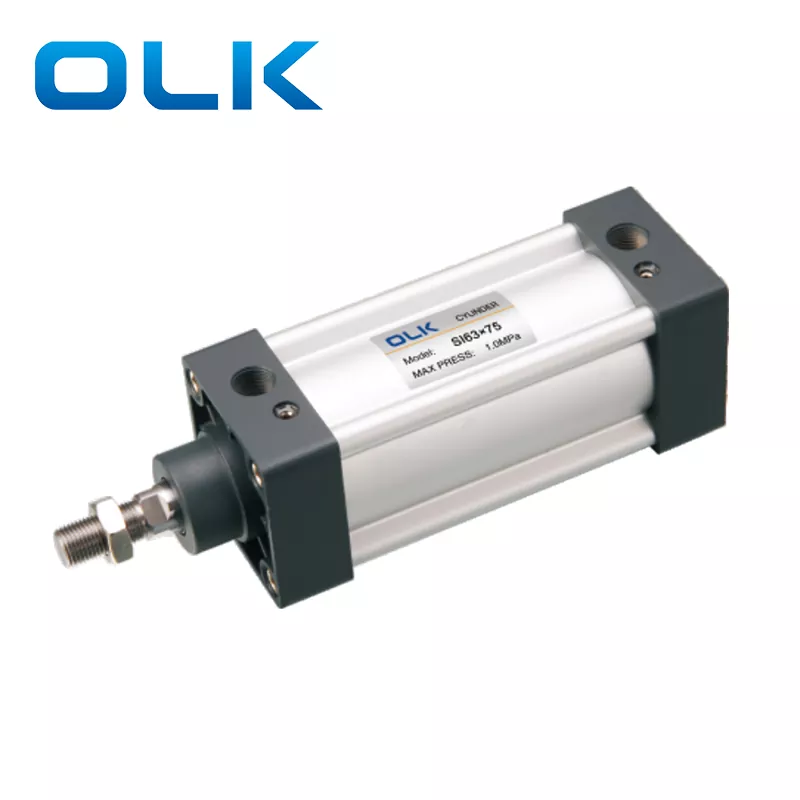

Стандардни пнеуматски цилиндар серије СИ ИСО15552 доступан је у три типа: стандардни двосмерни, СИД двосмерни двосмерни и СИЈ двоструки цилиндар двоструког дејства са подесивим ходом. Они су у складу са стандардом ИСО 15552, што значи да су њихове уградне димензије веће одСУ пнеуматски цилиндриисте величине. Фиксни прибор није заменљив и компатибилан је само са ИСО 15552 (раније ИСО 6431) спецификацијама.
1.ИС015552(оригинални ИС06431) стандардни пнеуматски цилиндар;
СУ пнеуматски цилиндар и СИ ваздушни цилиндар се не могу заменити, а прибор (
3. Алуминијумска цев у облику 米 без споне има добру отпорност на корозију;
4. Подешавање бафера цилиндра је глатко и постојано:
5. Цилиндри и прибор за уградњу са неколико спецификација су опциони.

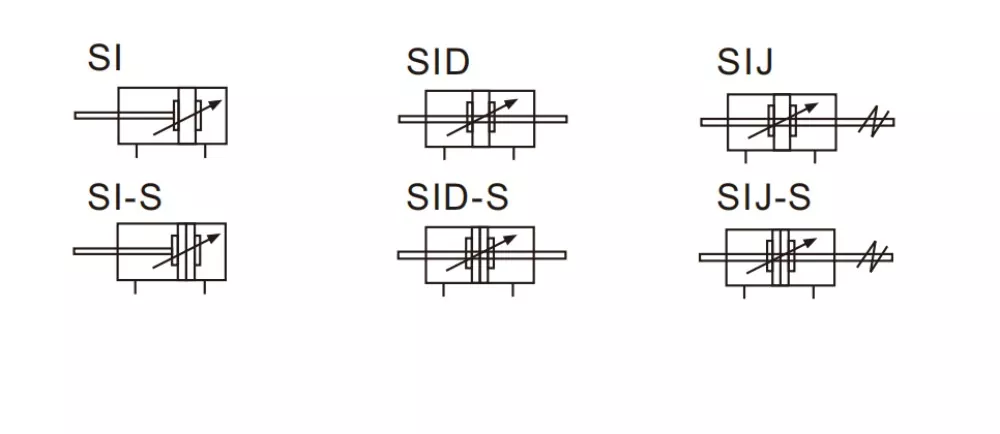

Стандардни симбол пнеуматског цилиндра СИ серије ИСО15552:
|
Шифра за наручивање |
|
|||||||||
|
И |
160 |
|
Кс |
50 |
|
|
S |
|
|
|
|
СИД |
160 |
|
Кс |
50 |
|
|
S |
|
|
|
|
САИ |
160 |
|
Кс |
50 |
-- |
20 |
S |
|
|
|
|
Модел |
Величина отвора |
Материјал штапа |
|
мождани удар |
|
Подесиви ход |
Магнет |
Врста монтаже |
Заптивни материјал |
Подесиви ход |
|
СИ: тип двоструког дејства |
|
Празан: средњи угљенични челик |
|
|
|
10:10мм |
Празан: без магнета |
|
Празан: ТПУ |
Празан :ПТ (55°) |
|
СИД: тип двоструке шипке |
|
О: СУС420Ј2 |
|
|
|
20:20мм |
С: са магнетом |
Х: Витон |
Г:Г (55°) |
|
|
СИЈ: подесиви тип хода |
|
Б:СУС304 |
|
|
|
30:30мм |
|
Н:НБР |
Т:НПТ (60°) |
|
|
Величина отвора (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Ацтинг Моде |
Доубле Ацтинг |
|||||||||
|
Радни медиј |
Очишћени ваздух |
|||||||||
|
Фиксна форма |
И |
ФА ФБ ЦА ЦБ ЦР ЛБ ТЦ ФТЦ ТЦМ1 ТЦМ2 |
||||||||
|
СИД |
ФА ЛБ ТЦ ФТЦ ТЦМ1 ТЦМ2 |
|||||||||
|
САИ |
||||||||||
|
Радни притисак |
0,1-1,0 МПа (14-145 Пси) |
|||||||||
|
Доказ притисак |
1,5 Мпа (215 Пси) |
|||||||||
|
Опсег радне температуре |
‘-20-80℃ |
|||||||||
|
Користите опсег брзине |
30-800 |
30-500 |
||||||||
|
Буфферинг Моде |
Подесиви бафер |
|||||||||
|
Удаљеност између пуфера (мм) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Величина порта |
ПТ1/8 |
ПТ1/4 |
ПТ3/8 |
ПТ1/2 |
ПТ3/4 |
|||||
Пнеуматски цилиндри СИ и СУ: кључне разлике и поређење спецификација
|
Модел: |
јесу
|
И
|
|
Стандард |
Цилиндар серије СУ : ЈИС / АирТац |
Цилиндар серије СИ: ИСО1552 (ИСО6431) |
|
Примењене земље/региони |
Углавном се користи у азијској опреми (нарочито системској опреми Тајвана и Јапана) |
Углавном се користи у европској и америчкој опреми, производним линијама за аутоматизацију |
|
уградна димензија |
Цомпацт |
Већи |
|
Величина отвора |
32-400 |
32-200 |
|
Фиксни прибор |
Додатна опрема је компатибилна саСЦ серија пнеуматски |
ИСО6431 серија (ДНЦ, СИ, САИ, СЕ) Повећајте интерне везе за производе |
|
Унутрашње структурне разлике (нису видљиве споља) |
Димензије завршног поклопца (положаји монтажних рупа, величина главе цилиндра, величина репа цилиндра) Дужина навоја клипњаче Структура унутрашњег жлеба цилиндричног профила Разлике између европских и јапанских стандардних монтажних рупа СУ пнеуматски цилиндар и СИ ваздушни цилиндар се не могу заменити, а прибор (ЦА /ЦА,ФА-прирубнице,ТЦ-М, зглобне главе) нису компатибилни |
|
Коју марку СИ цилиндри могу заменити?
СИ цилиндри могу заменити АИРТАЦ-ове цилиндре серије СИ. Међутим, имајте на уму да је АИРТАЦ прекинуо производњу серије СИ. Њихов нови заменски модел се зове пнеуматски цилиндар серије САИ, који има исту функцију и исте монтажне димензије.
Које су разлике између нове серије САИ и старог стандардног ваздушног цилиндра серије СИ?
Нови САИ цилиндри имају спољне жлебове за инсталацију сензора, чинећи монтажу сензора брзим и практичним.
Који тип цилиндра је СИ?
СИ је стандардни ваздушни цилиндар.
