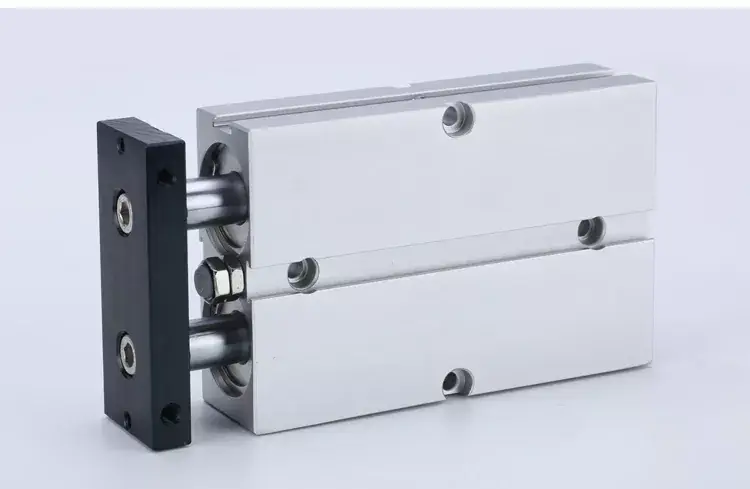

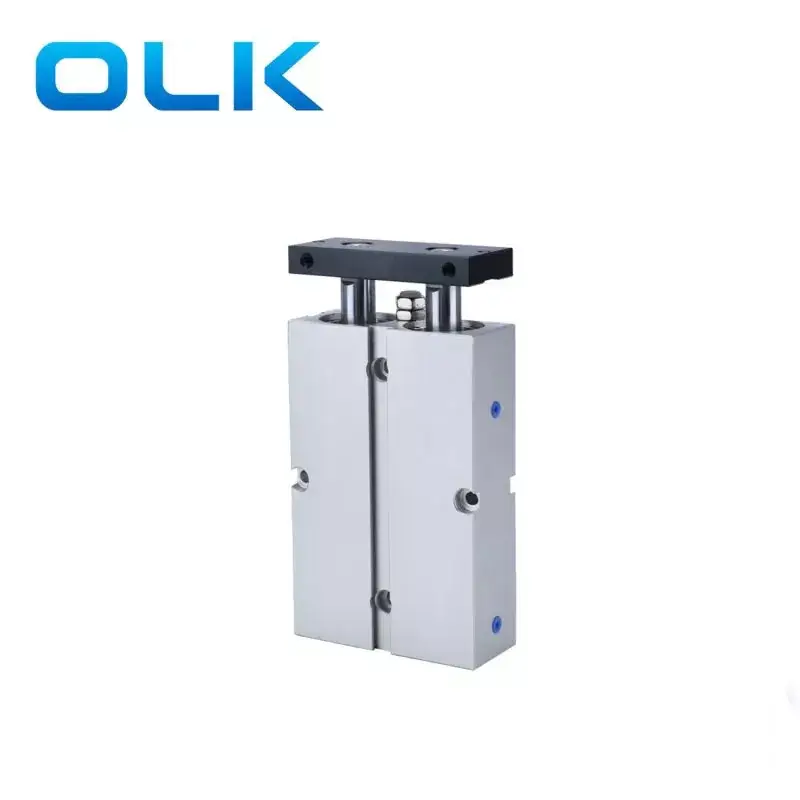

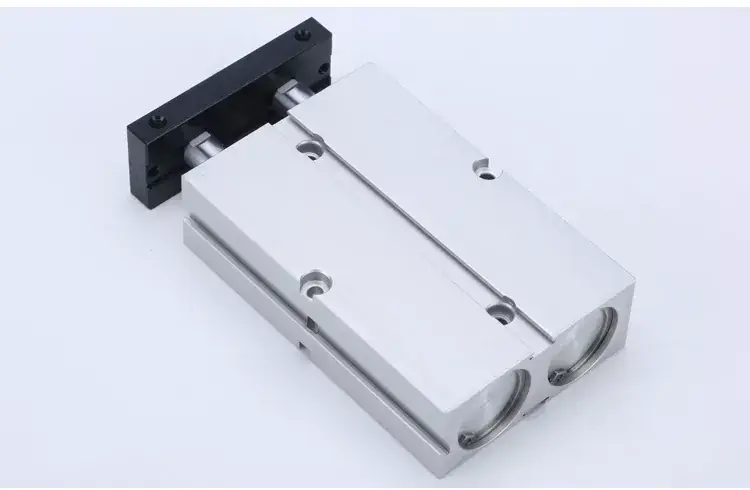

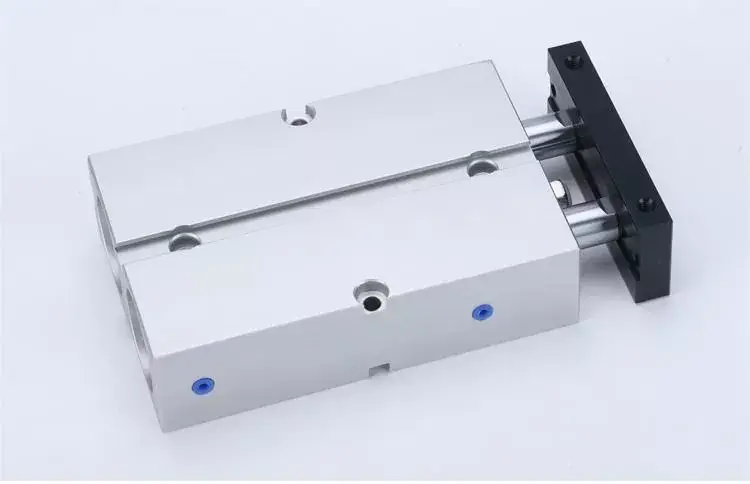

Наша фабрика је специјализована за производњу ТН серије двоструког цилиндра. Добродошли да бисте купили ТН Сериес двоструки цилиндар са ОЛК-а. Сваки захтев купца одговори се у року од 24 сата. Оулеикаи (ОЛК) ТН ДУАЛ АКСИС ЦИЛИНДЕР омогућава истодобну контролу више секира, олакшавање сложених покретних стаза и сарадњу са више оси.
У поређењу са коришћењем вишеструких цилиндара једноструких оси одвојено, ТН двоструко оси цилиндеринтири интегрише више активних осовина, са уграђеним простором за уградњу простора који је уштеђен уграђени начин.
ОЛК Пнеуматски добављачи са напредним дизајном и оптимизованим алгориталним алгоритамама, постиже ефикасну енергетску употребу и ефекте уштеде енергије, смањење потрошње енергије и трошкова енергије.
Фиксни панел ТН двоструке Акис цилиндра има рупе за монтажу на три стране, олакшавајући утоваривање више позиција. Обезбеђује прецизну синхрону контролу више осе, осигуравајући синхроно кретање сваке осе у сложеним покретима покрета.
1. У складу са стандардима компаније.
2 Уграђена инсталација тела за уштеду простора.
3. Поседује одређени савијање и торзијска отпорност, способни да издрже бочне оптерећења.

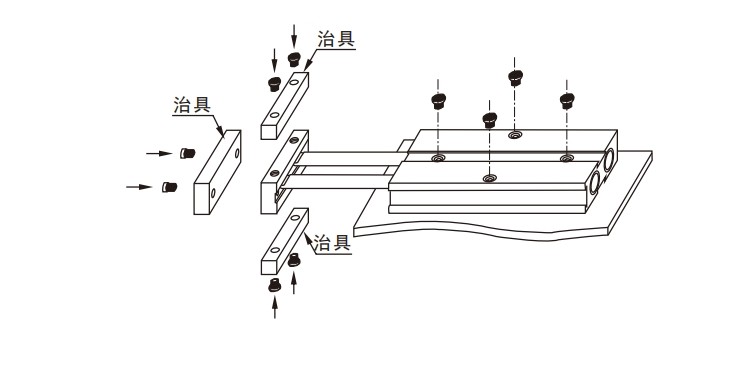

4. Монтажа рупа на три стране фиксне плоче олакшавају монтажу на више положаја.
5. Подесиви подложни подложни судар на телу омогућава прилагођавање цилиндра и ублажавање удара и удара.
6 Ова серија цилиндара је стандардно опремљена магнетним прилозима, са доступним не-магнетним опцијама.
|
Величина доношења (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Глумачки режим |
Двоструко деловање |
|||||
|
Радни медиј |
Очистити ваздух |
|||||
|
Радни притисак |
0,1-1.0 МПА (14-145ПСИ) |
|||||
|
Подвргнут притисак |
1.5 МПа (215пси) |
|||||
|
Радна температура температуре |
'-20-70 ℃ |
|||||
|
Распон радника |
30-500 |
|||||
|
Режим пуфера |
јастук за судар |
|||||
|
Прецизност не-пераја |
± 0.4 |
± 0,3 |
||||
|
Величина порта |
М5 к 0.8 |
ПТ1 / 8 |
||||
Тачност која се не ротирају односи се на угао фиксну плочу цилиндар може да се окреће када је цилиндар у потпуно повученом стању.
Доступне су типове навоја за преузимање су НПТ и Г.
ПС: Све ТН серије двоструко оси каменца са магнетима.
ТН серија Дуал Акис Цилиндри Симбол:
|
Код наручивања |
||||||||
|
Тн |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Модел |
|
Величина провртања |
|
штрајк |
|
Магнет |
|
Нит |
|
ТН: Двоструки род цилиндар (двоструко глума), пуна серија са магнетом |
|
|
|
|
|
С: са магнет |
|
Бланк: ПТ Тхреад |
|
|
|
|
|
|
|
|
|
Т: НПТ Тхреад |
|
|
|
|
|
|
|
|
|
Г: г нити |
ТН Сериес Дуал Акис ЦИЛИНДЕР СПЕЦИФИКАЦИЈА СПЕЦИФИКАЦИЈЕ:
|
Величина доношења (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Глумачки режим |
Двоструко деловање |
|||||
|
Радни медиј |
Очистити ваздух |
|||||
|
Радни притисак |
0,1-1.0 МПА (14-145ПСИ) |
|||||
|
Подвргнут притисак |
1.5 МПа (215пси) |
|||||
|
Радна температура температуре |
'-20-70 ℃ |
|||||
|
Распон радника |
30-500 |
|||||
|
Режим пуфера |
јастук за судар |
|||||
|
Прецизност не-пераја |
± 0.4 |
± 0,3 |
||||
|
Величина порта |
М5 к 0.8 |
ПТ1 / 8 |
|
|||
Тачност која се не ротирају односи се на угао фиксну плочу цилиндар може да се окреће када је цилиндар у потпуно повученом стању.
Доступне су типове навоја за преузимање су НПТ и Г.
ПС: Аллтн серија Двоструки цилиндар са магнетима.
|
БОО (мм) |
Пречник клипа (мм) |
Врста глуме |
Ефективна област (мм²) |
Притисак ваздуха (МПА) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Двоструко деловање |
Гурати |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Гурати |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Двоструко деловање |
Гурати |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Гурати |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Двоструко деловање |
Гурати |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Гурати |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Двоструко деловање |
Гурати |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Гурати |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Двоструко деловање |
Гурати |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Гурати |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Двоструко деловање |
Гурати |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Гурати |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
