Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

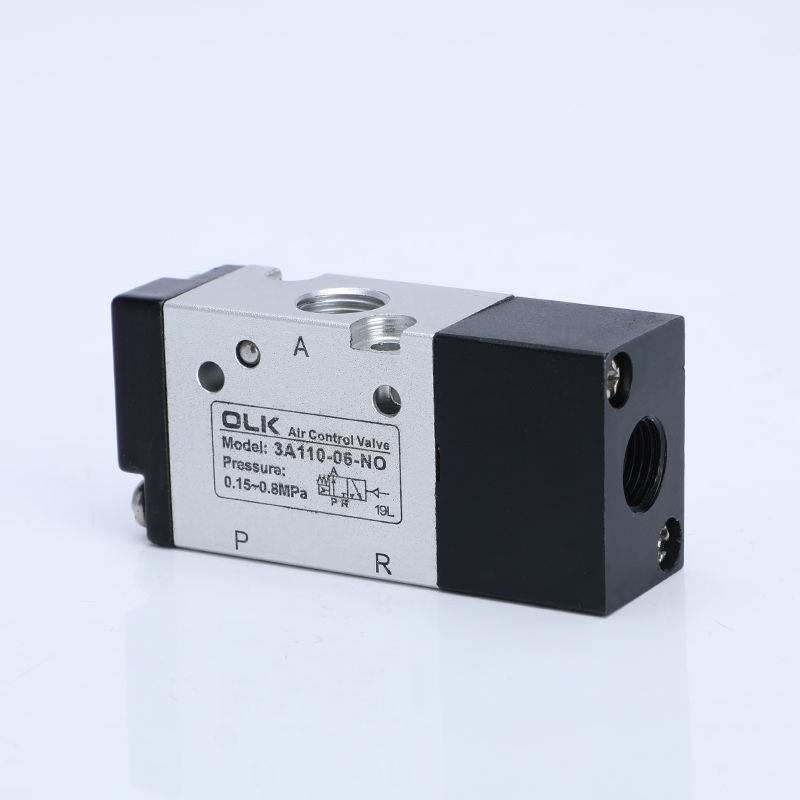

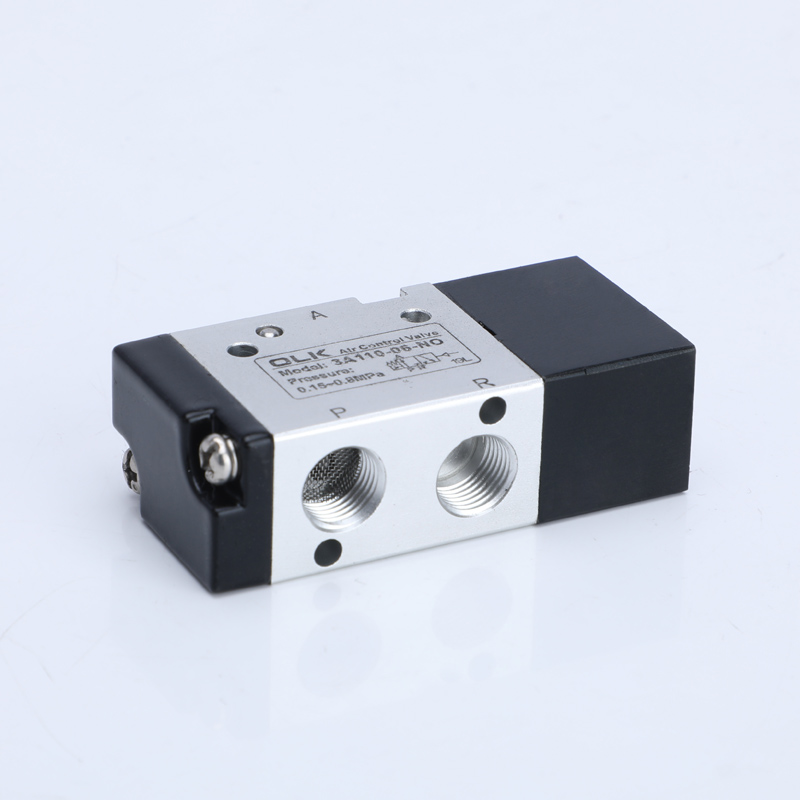

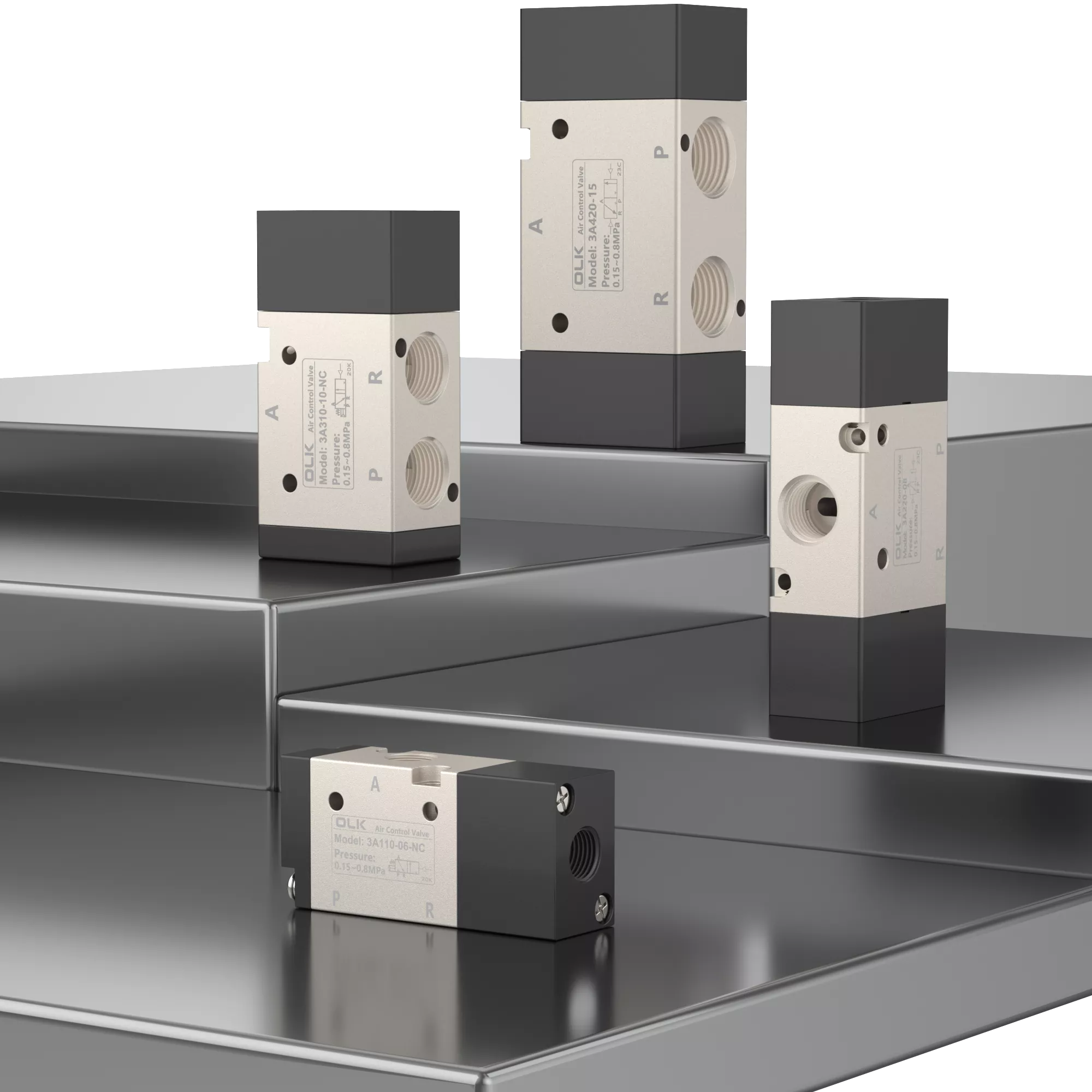

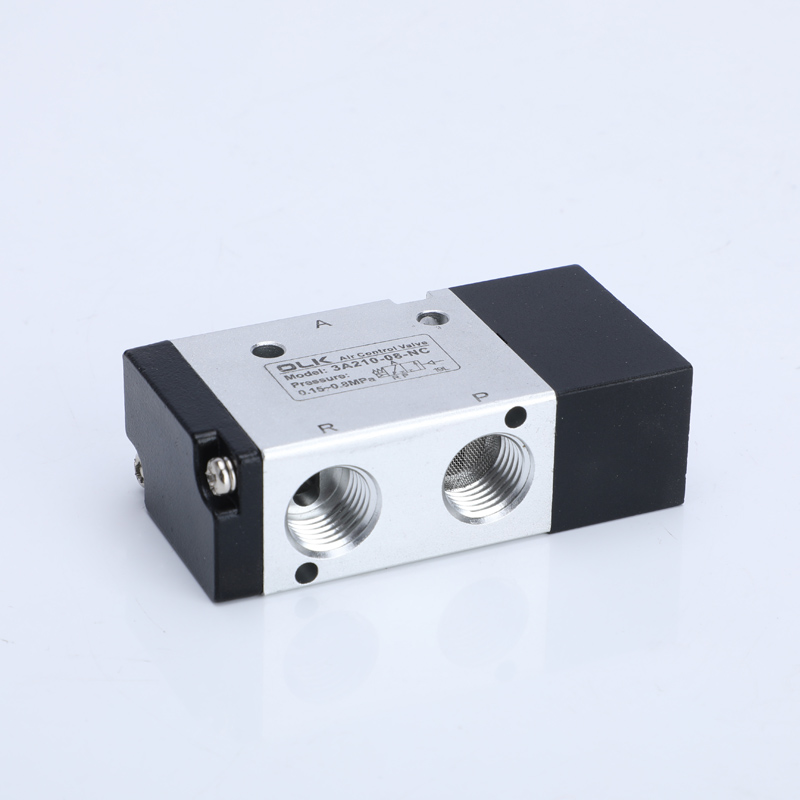

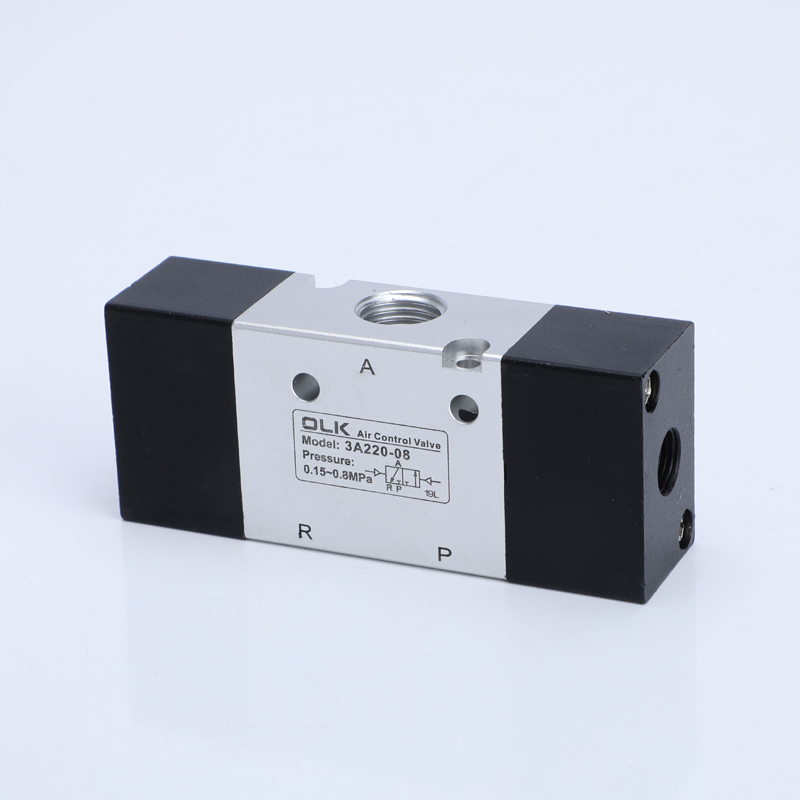

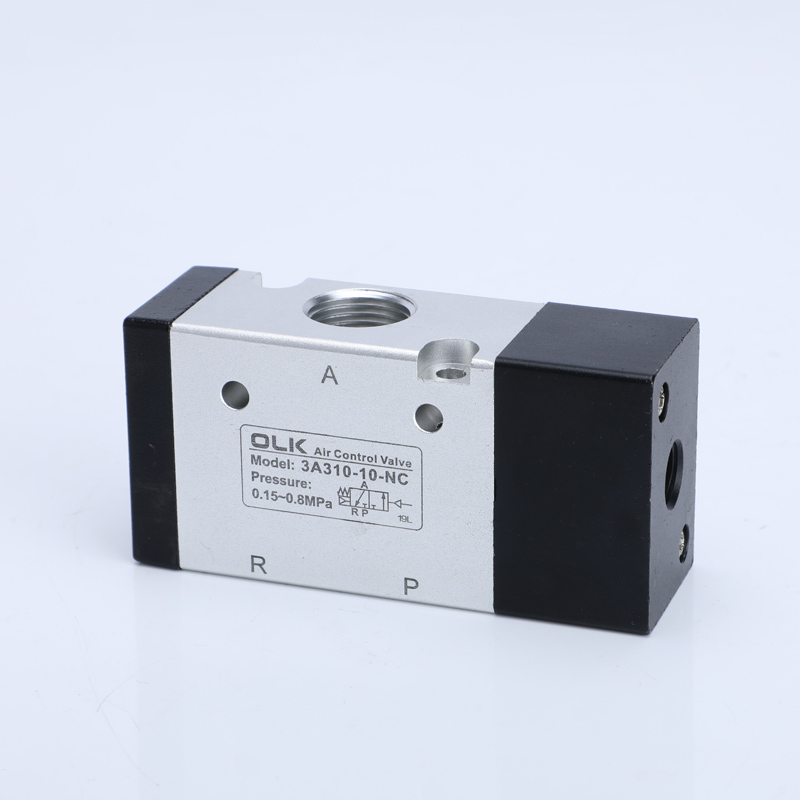

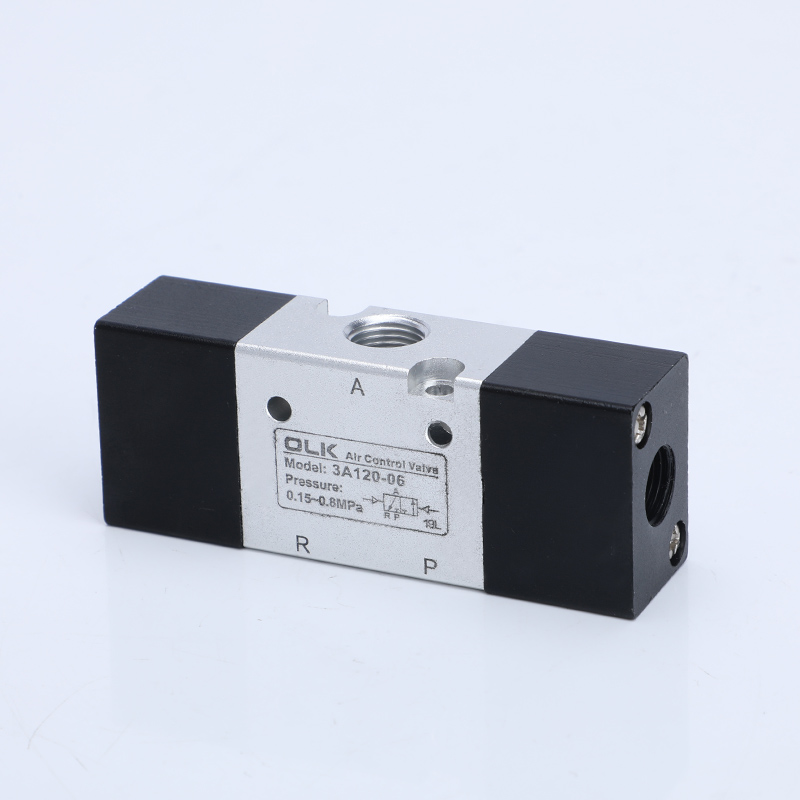

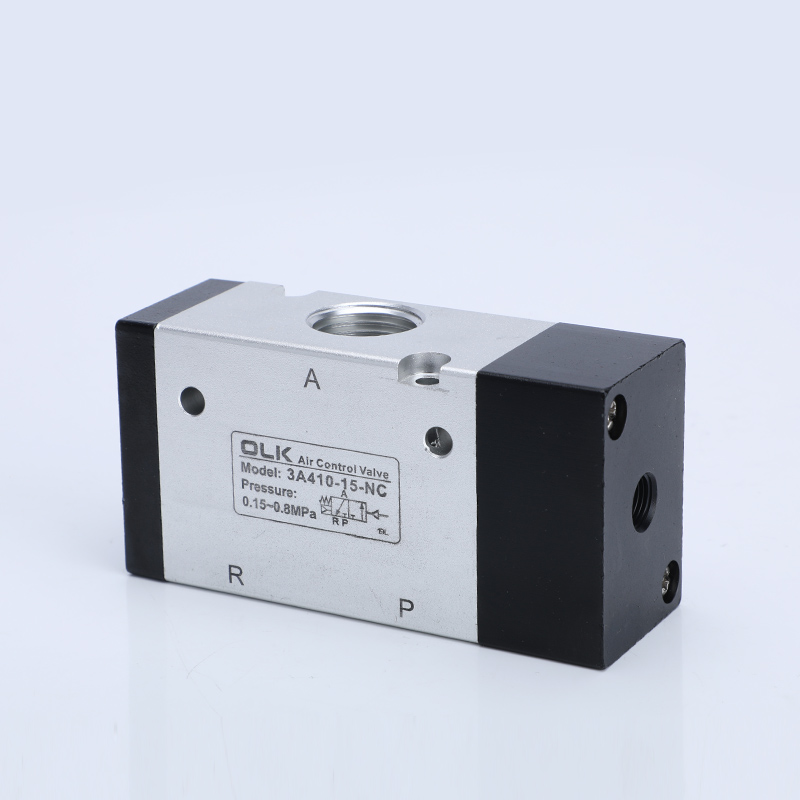

2 position 3 wayТросмерни пнеуматски управљачки вентил за контролу ваздуха серије 3А је смерни вентил за течност погодан за ваздух као радни медијум.
Производ има низак почетни ваздушни притисак, са типом контроле са једном главом са ресетовањем опруге и типом контроле са две главе са функцијом меморије положаја.
Унутрашња рупа је обрађена посебном технологијом, што резултира ниским отпором на трење, нема потребе за подмазивањем уљем, стабилним животним циклусом и дугим радним веком.
Структура је лагана и једноставна за уградњу.
Произвођачи Оулеикаи (ОЛК) пружају прилагођене услуге тела вентила, омогућавајући различите површинске третмане вентила.
Тросмерни вентили за контролу ваздуха и вентили за контролу протока серије 3А се широко користе у опреми за аутоматизацију паковања, контроли робота, системима компримованог ваздуха и другим пољима.
СИМБОЛ:
Шифра за наручивање
3А
3
10
08
НО
МОДЕЛ
КОД
ВАЛВЕ ТИПЕ
ПОРТ СИЗЕ
ГЛУМАЧКИ ТИП
3А:2 положај 3-краки вентил
1:100 серија
10: једнострука глума
06:Г1/8
НЕ: Нормално отворен
2:200 серија
20: двоструко дејство
08:Г1/4
НЦ: Нормално близу
3:300 серија
10:Г3/8

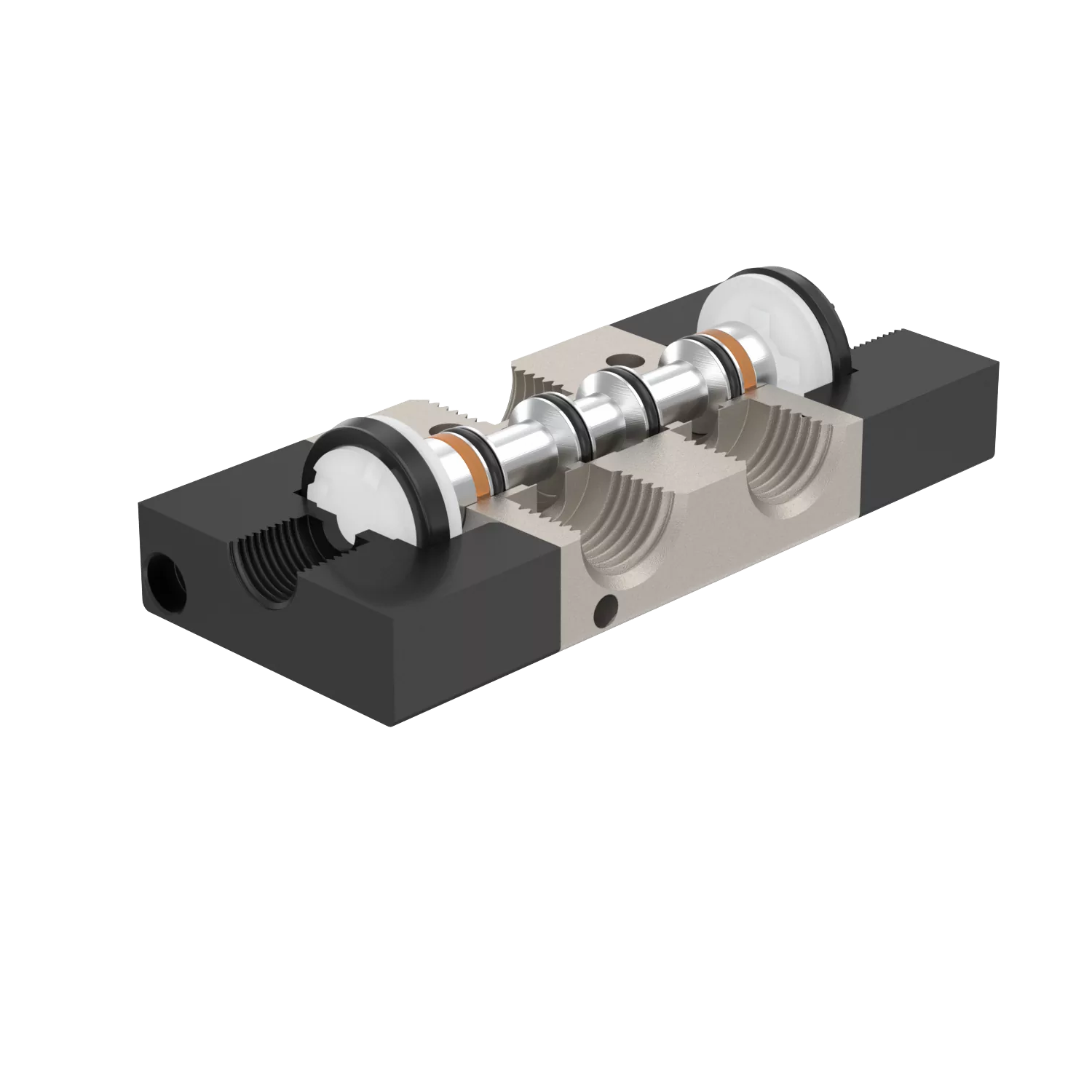

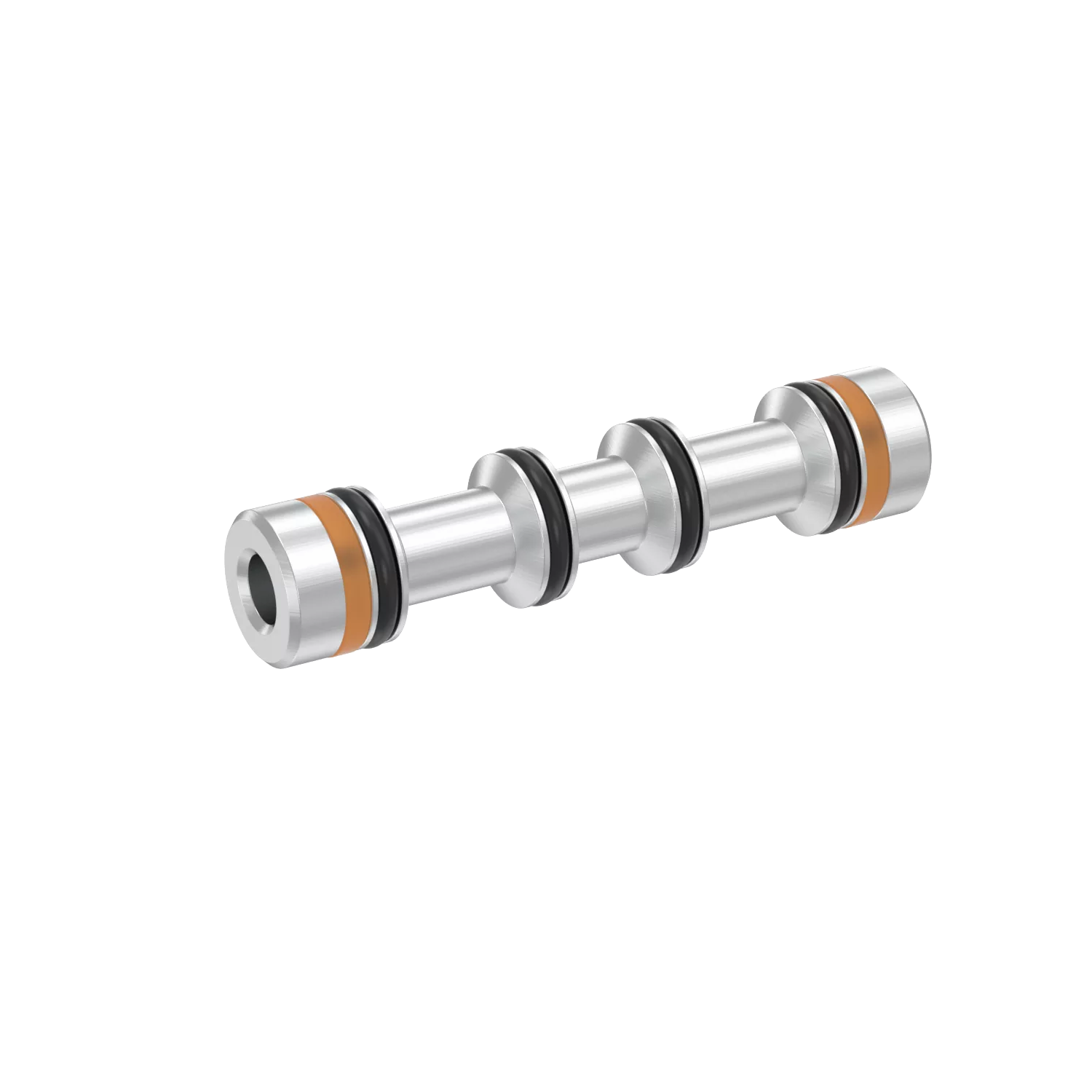

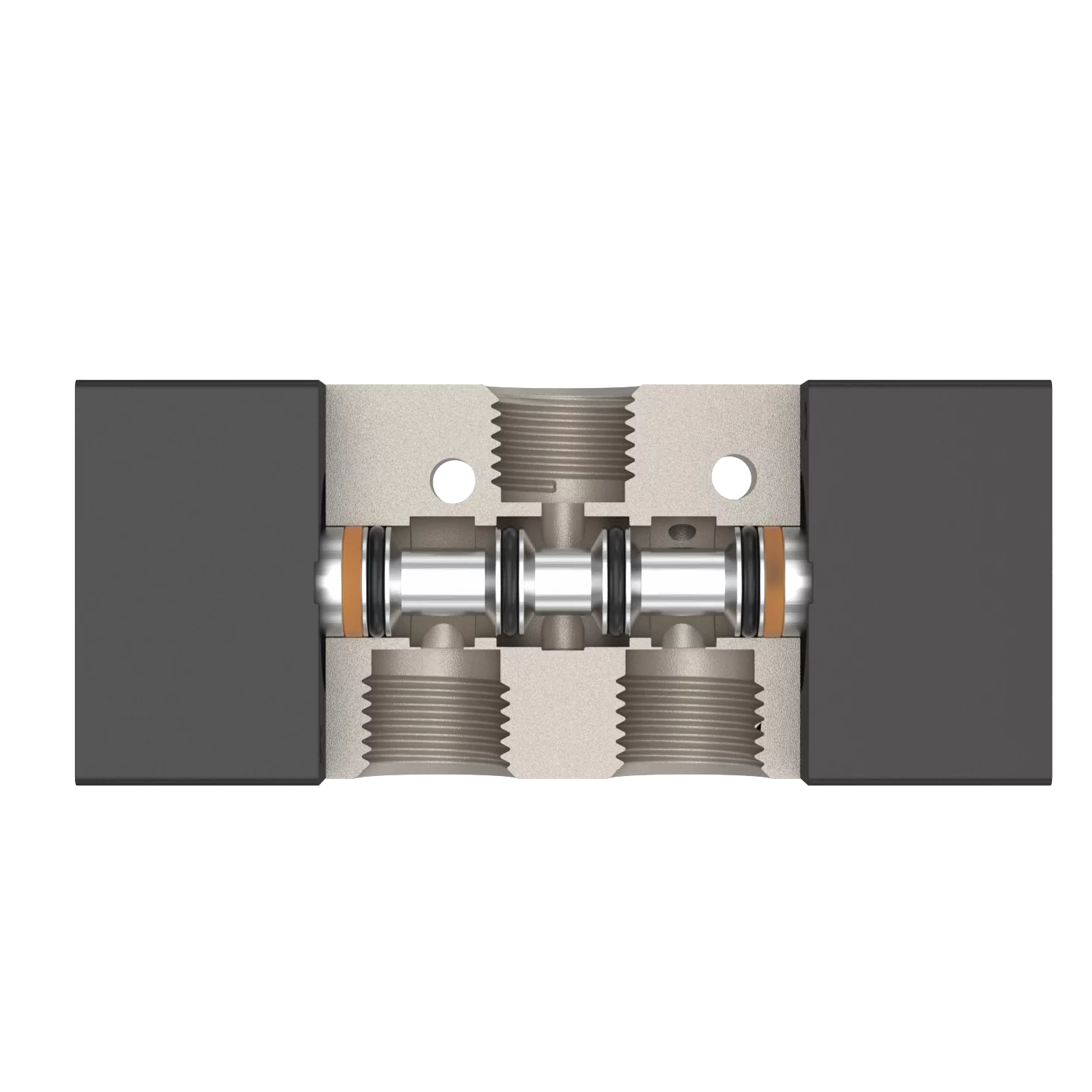

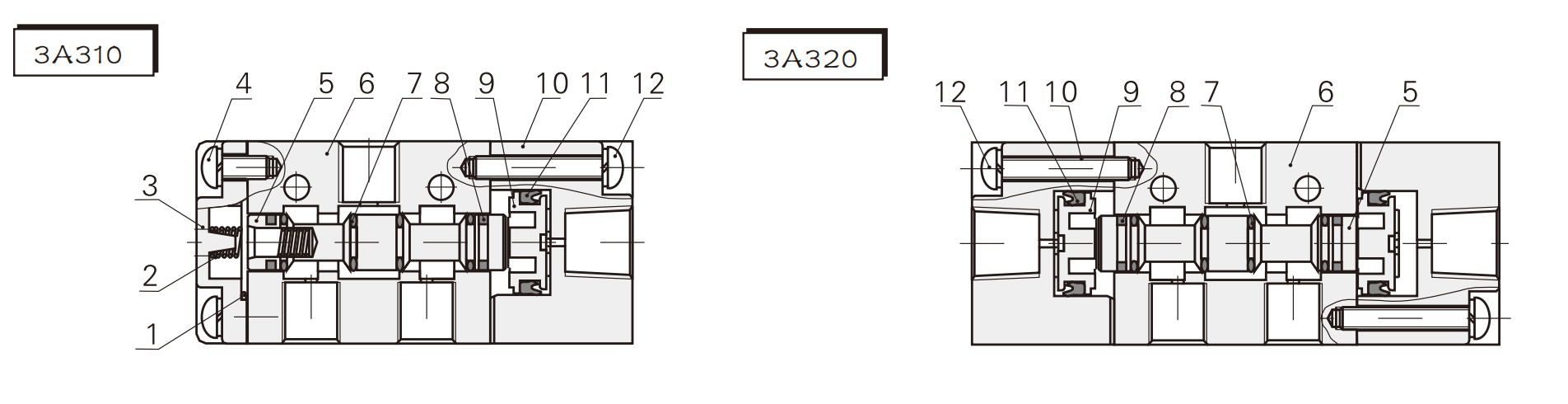

1. Структура клипа са одличним заптивним и одзивним перформансама.
2. Дуал-хеад пнеуматска контрола са меморијском функцијом.
3. Унутрашње рупе обрађене посебним техникама, што резултира ниским отпором на трење, ниским притиском при покретању и продуженим животним веком.
4. Не захтева подмазивање уљем.
5. Једноставна инсталација са више позиција за монтажу.
6. Може се интегрисати са склопом вентила основне плоче, штедећи простор за инсталацију.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
спољна контрола ваздуха |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0,15~0,8(21~114) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Максимална радна фреквенција |
5 пута у секунди |
|
Материјал тела |
легура алуминијума |
|
модел |
Пречник порта |
број позиција |
Ефективна површина попречног пресека мм² (ЦВ вредност) |
|
3А110-М5 |
М5 |
Два положаја тросмерни |
5,5(0,3) |
|
3А120-М5 |
М5 |
Два положаја тросмерни |
5,5(0,3) |
|
3А110-06 |
Г1/8 |
Два положаја тросмерни |
12,0(0,67) |
|
3А120-06 |
Г1/8 |
Два положаја тросмерни |
12,0(0,67) |
|
3А210-06 |
Г1/8 |
Два положаја тросмерни |
14,0(0,7) |
|
3А220-06 |
Г1/8 |
Два положаја тросмерни |
14,0(0,7) |
|
3А210-08 |
Г1/4 |
Два положаја тросмерни |
16,0(0,89) |
|
3А220-08 |
Г1/4 |
Два положаја тросмерни |
16,0(0,89) |
|
3А310-08 |
Г1/4 |
Два положаја тросмерни |
25,0(1,39) |
|
3А320-08 |
Г1/4 |
Два положаја тросмерни |
25,0(1,39) |
|
3А310-10 |
Г3/8 |
Два положаја тросмерни |
30,0(1,67) |
|
3А320-10 |
Г3/8 |
Два положаја тросмерни |
30,0(1,67) |
|
3А410-15 |
Г1/2 |
Два положаја тросмерни |
50,0(2,79) |
|
3А420-15 |
Г1/2 |
Два положаја тросмерни |
50,0(2,79) |
Честа питања:
Може ли се серија 3А променити у НО или НЦ?
Самозамена се генерално не препоручује јер се структурне разлике у НО/НЦ односе на трим, оријентацију опруге итд.
Препоруке: Обришите НО или НЦ избор приликом наручивања
Ако је потребно променити модел, тело вентила се може заменити или цео вентил може бити замењен како би се осигурала поузданост
Да ли пнеуматски вентил НО/НЦ серије 3А значи исто што и електромагнетни вентил НО/НЦ?
Доследан у значењу: НЕ=нормално отворен /НЦ=нормално затворен
Међутим, пнеуматски контролни вентил ради помоћу сигнала притиска ваздуха, а електромагнетни вентил ради помоћу магнетне силе завојнице. Два принципа су различита.

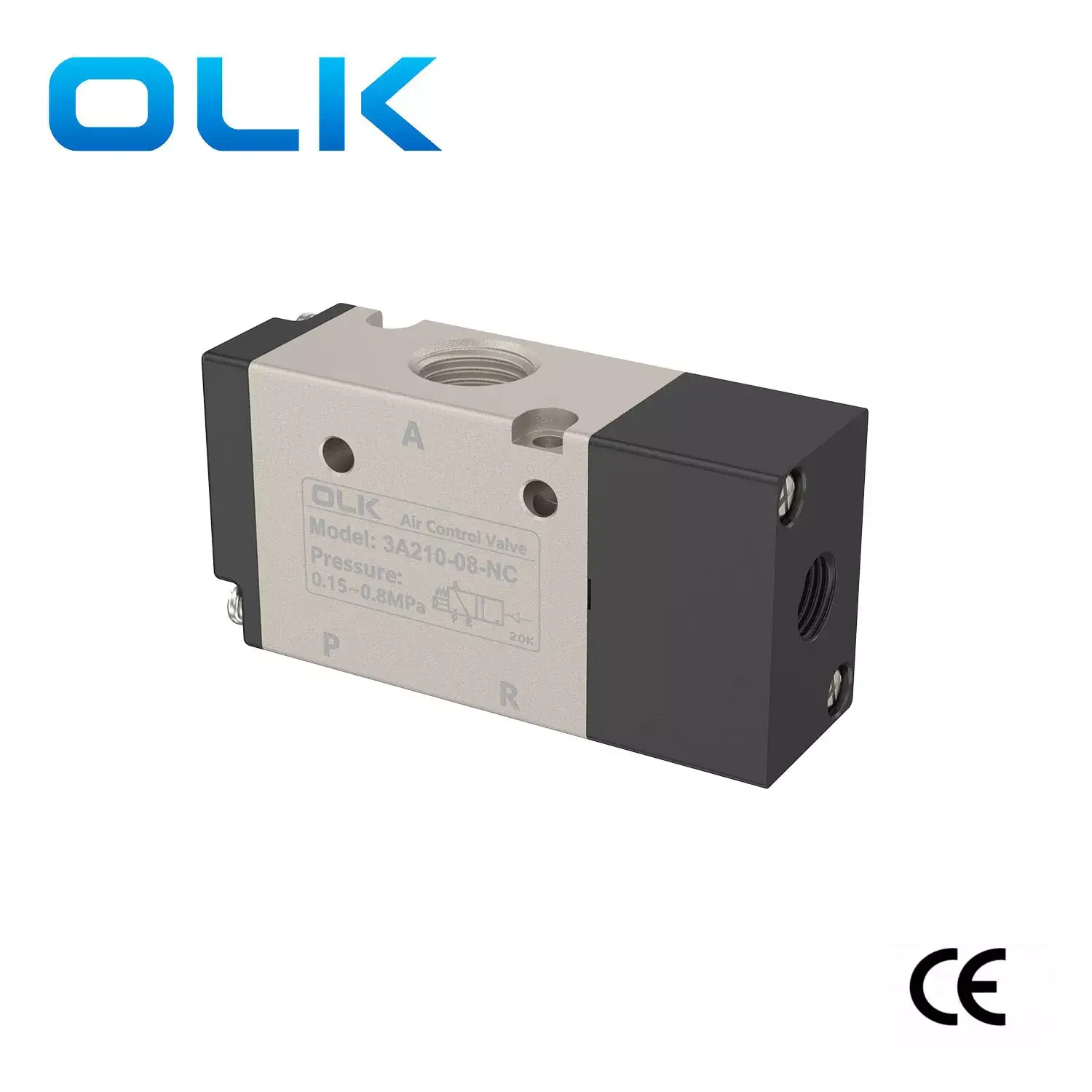

Да ли серија 3А НО/НЦ подржава ЦЕ сертификат?
ОЛК Доступан у: ЦЕ (ЕМЦ+ЛВД) сертификату

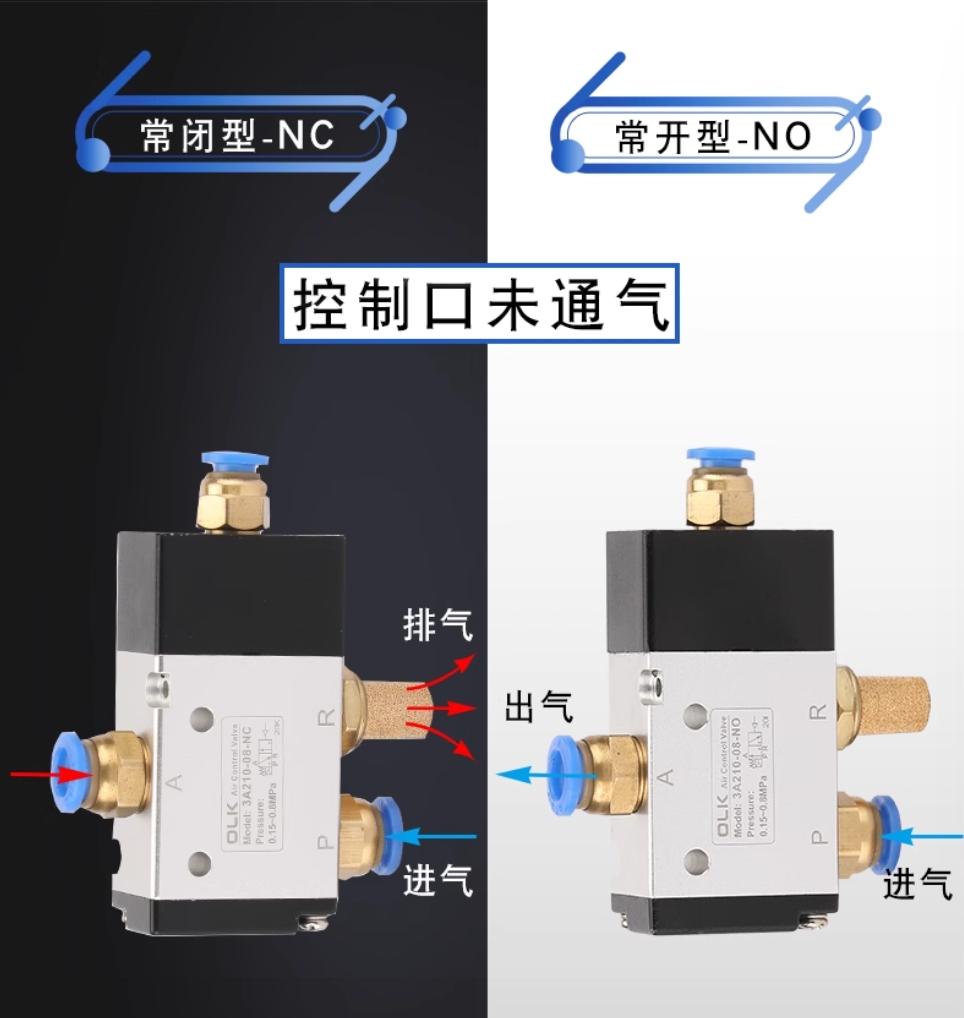

Која је разлика између НО и НЦ серије 3А?
НЦ (нормално затворен): вентил је затворен када нема ваздуха и може се отворити само након покретања сигналом/ваздушним притиском.
НЕ (нормално отворен): вентил остаје отворен природно када не дише, а затвара се након примања сигнала.
