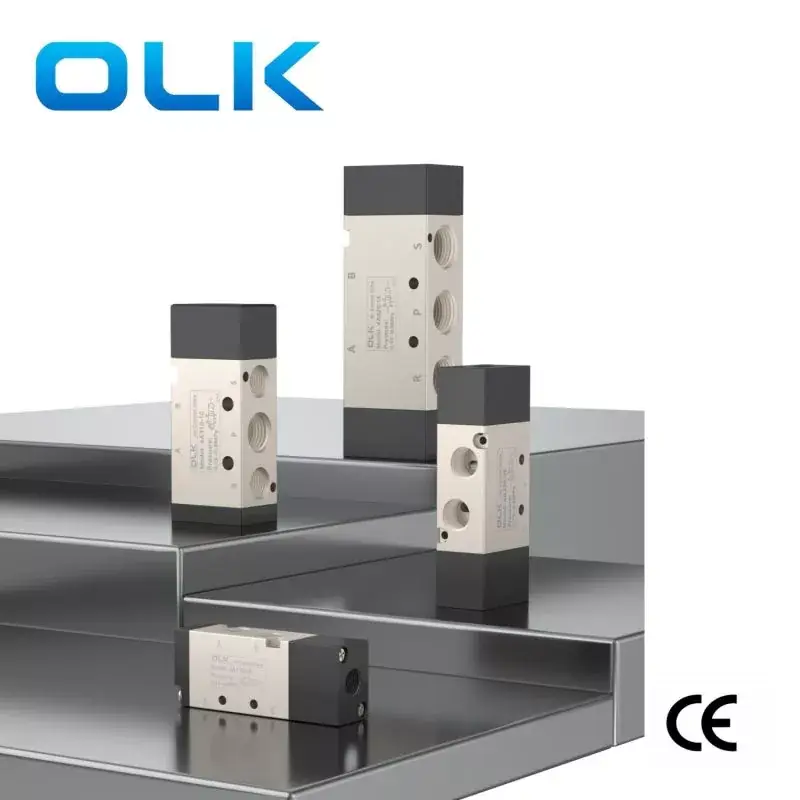

Оулеикаи (ОЛК) вентил за контролу ваздуха серије 4А 5 Ваи омогућава контролу и пребацивање различитих течности и може да контролише цилиндре двоструког дејства. Серија 4А се контролише ваздухом, обезбеђујући брзу брзину одзива и прецизан рад како би се гарантовала стабилност и прецизност контроле гаса. Строго је забрањено коришћење овог производа у условима који прелазе наведени опсег како би се избегло утицај на животни век и безбедност производа.
СИМБОЛ:
Шифра за наручивање
4А
1
10
06
МОДЕЛ
КОД
ВАЛВЕ ТИПЕ
ПОРТ СИЗЕ
4А: 2-позицијски 5-смерни вентил/3-позицијски 5-смерни вентил
1:100 серија
10: Један соленоид 5/2 смера
М5:М5Кс0.8
2:200 серија
20: Двоструки електромагнетни вентил 5/2 пут
06:Г1/8
3:300 серија
30Ц: Двоструки електромагнетни вентил 5/3 пута затворен центар
08:Г1/4
4:400 серија
30Е: Двоструки електромагнетни вентил 5/3 издувни центар
10:Г3/8
30П: Двоструки соленоидни вентил 5/3-краки центар притиска
15:Г1/2

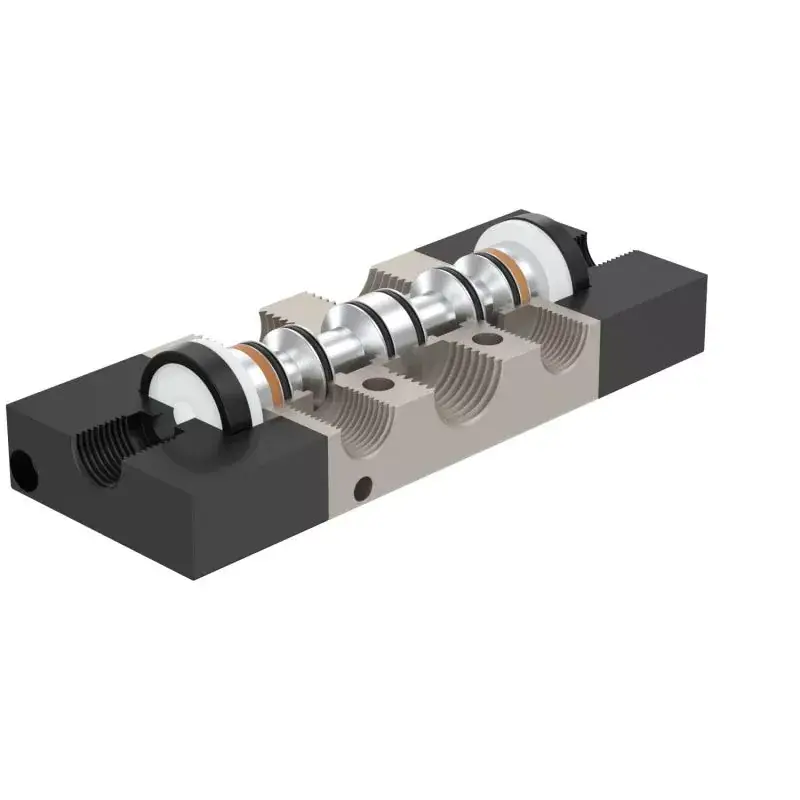

1. Структура клипног типа, одлично заптивање, одзивна реакција;
2. Електромагнетни вентили са три положаја нуде три централне функције које можете изабрати;
3. Двоструки пнеуматски вентили са два положаја имају меморијску функцију;
4. Унутрашња рупа се обрађује посебном техником, што резултира ниским отпором на трење, ниским притиском при покретању и дугим веком трајања;
5. Нема потребе за подмазивањем уљем;
6. Може се интегрисати са базом за формирање групе вентила, штедећи простор за инсталацију.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
спољна контрола ваздуха |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0,15~0,8(21~114) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Материјал тела |
легура алуминијума |
|
модел |
Пречник порта |
број позиција |
највећа радна фреквенција |
Ефективна површина попречног пресека мм² (ЦВ вредност) |
|
4А110-М5 |
М5 |
2 позиција 5 начин |
5 пута у секунди |
5,5(0,31) |
|
4А120-М5 |
М5 |
2 позиција 5 начин |
5 пута у секунди |
5,5(0,31) |
|
4А130Ц-М5 |
М5 |
Три позиције пет пута |
3 пута у секунди |
5,0(0,28) |
|
4А130Е-М5 |
М5 |
Три позиције пет пута |
3 пута у секунди |
5,0(0,28) |
|
4А130П-М5 |
М5 |
Три позиције пет пута |
3 пута у секунди |
5,0(0,28) |
|

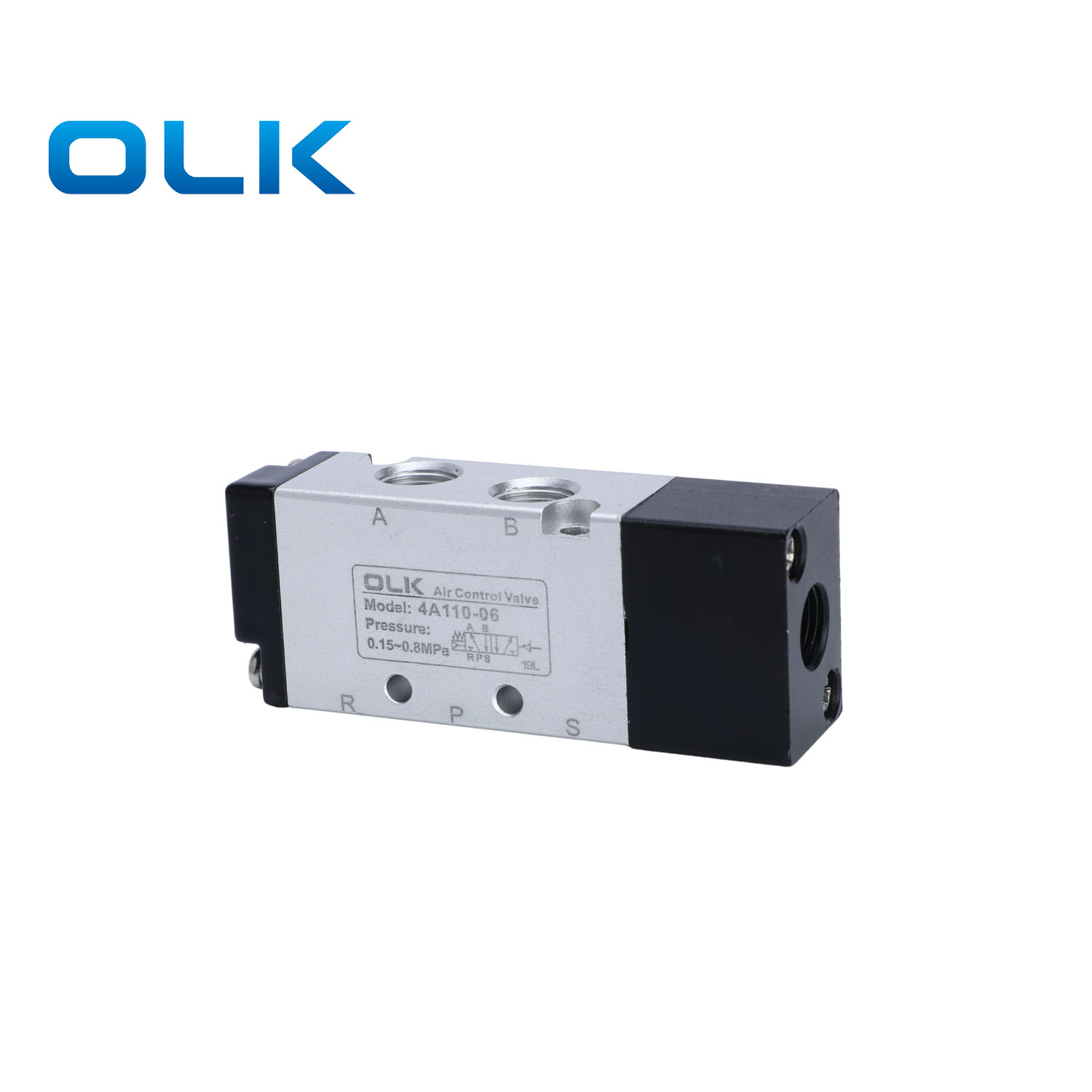

4А110-06 |
Г1/8 |
2 позиција 5 начин |
5 пута у секунди |
12,0(0,67) |
|

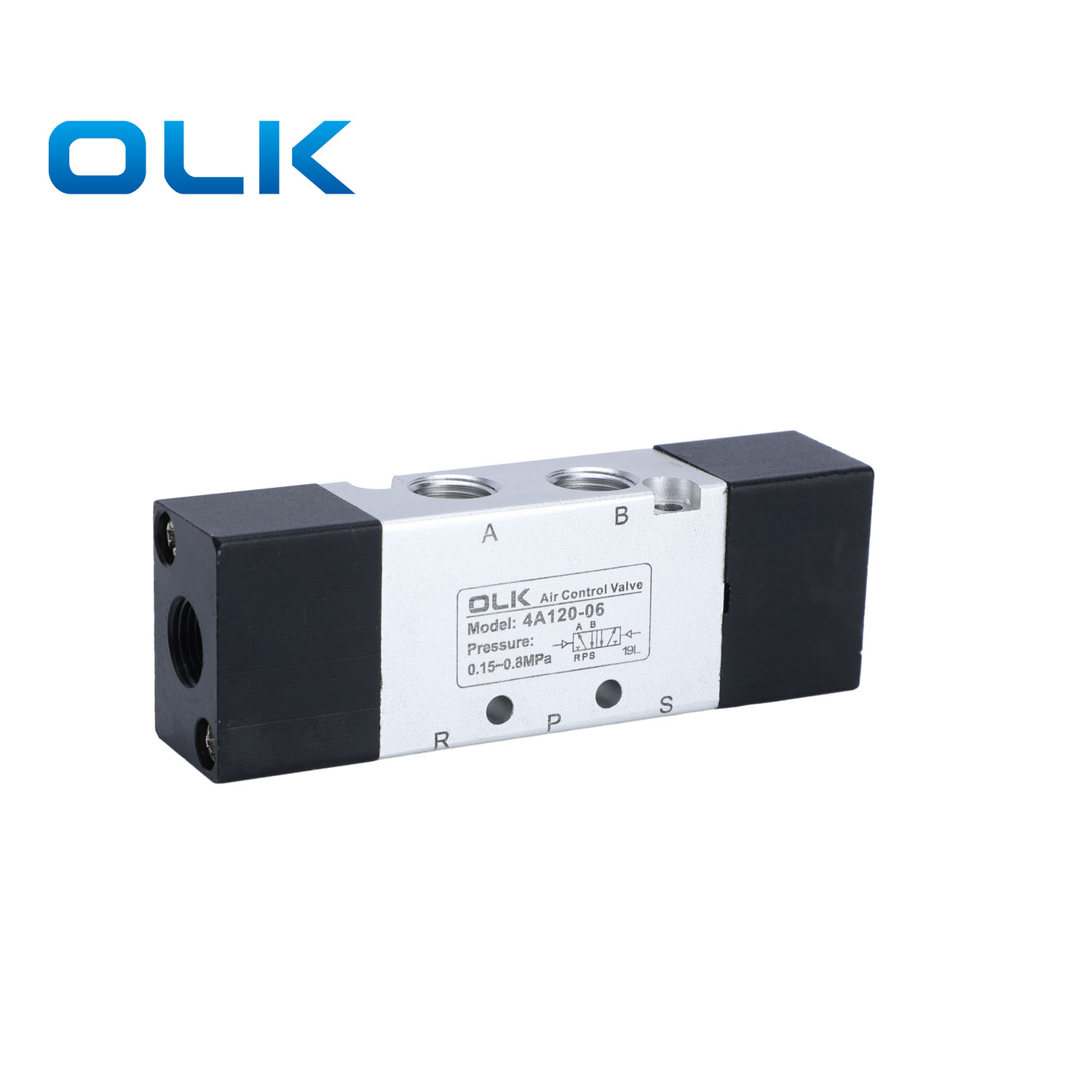

4А120-06 |
Г1/8 |
2 позиција 5 начин |
5 пута у секунди |
12,0(0,67) |
|

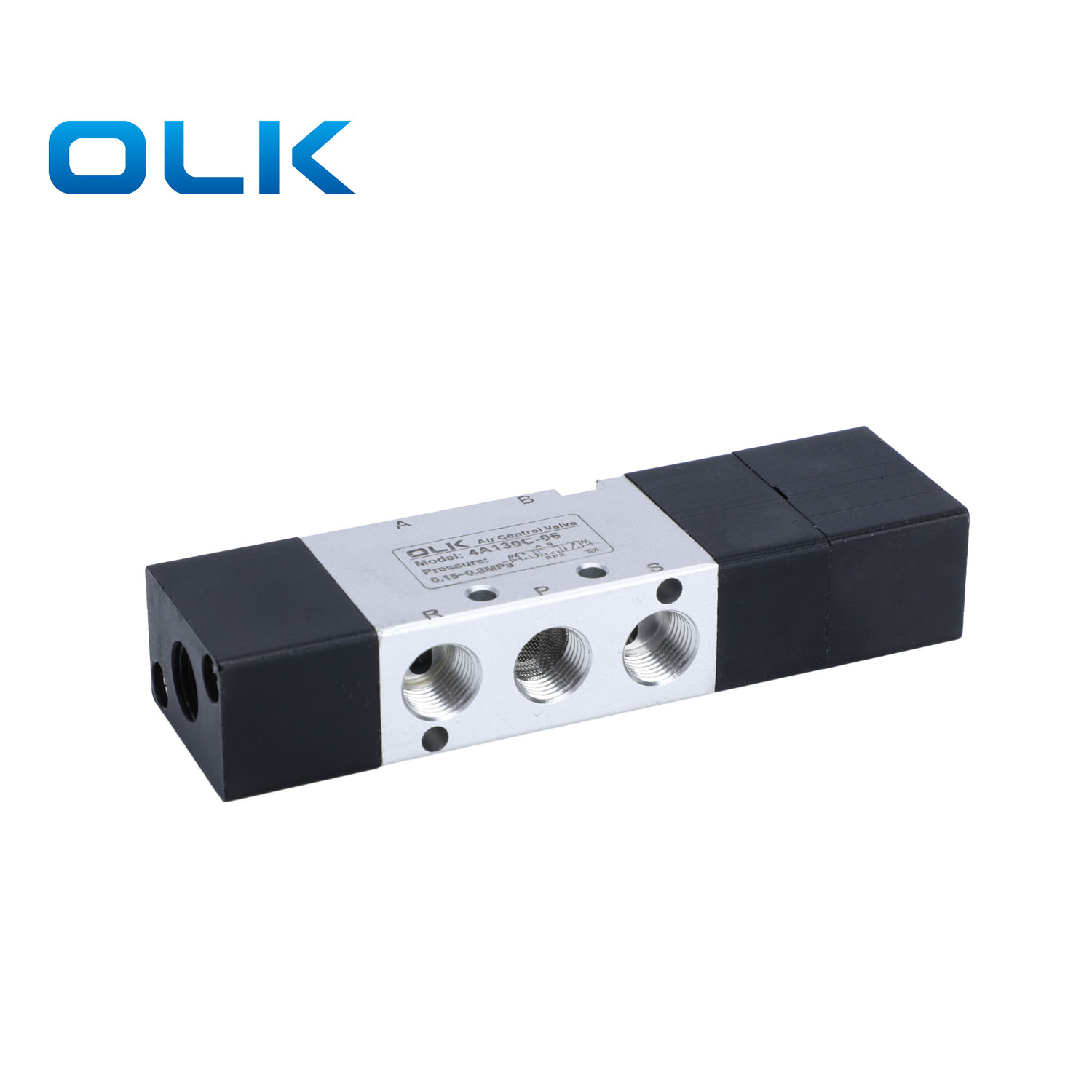

4А130Ц-06 |
Г1/8 |
Три позиције пет пута |
3 пута у секунди |
9,0(0,50) |
|
4А130Е-06 |
Г1/8 |
Три позиције пет пута |
3 пута у секунди |
9,0(0,50) |
|
4А130П-06 |
Г1/8 |
Три позиције пет пута |
3 пута у секунди |
9,0(0,50) |
|
4А210-06 |
Г1/8 |
2 позиција 5 начин |
5 пута у секунди |
14,0(0,78) |
|

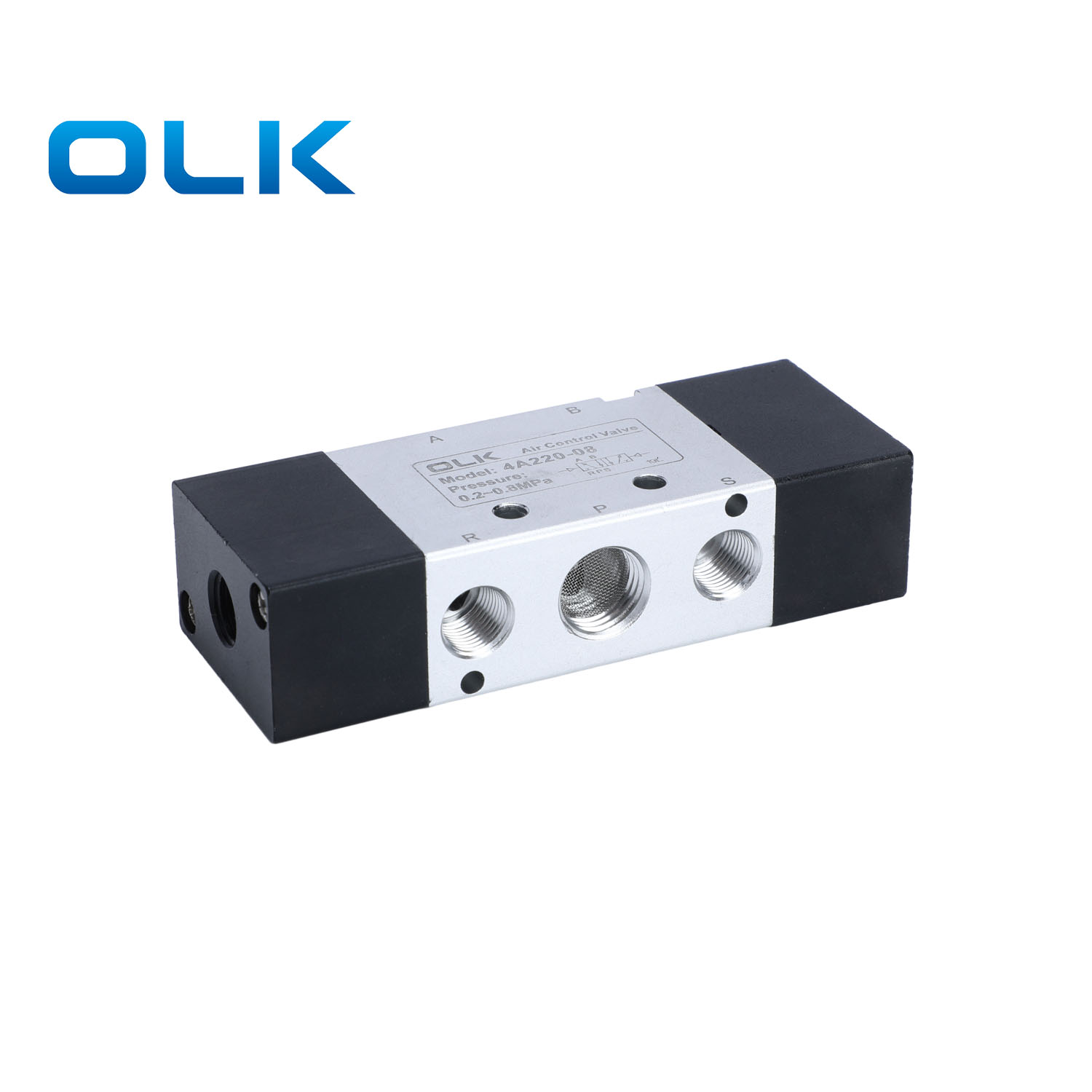

4А220-06 |
Г1/8 |
2 позиција 5 начин |
5 пута у секунди |
14,0(0,78) |
|
4А230Ц-06 |
Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4А230Е-06 |
Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4А230П-06 |
Г1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|

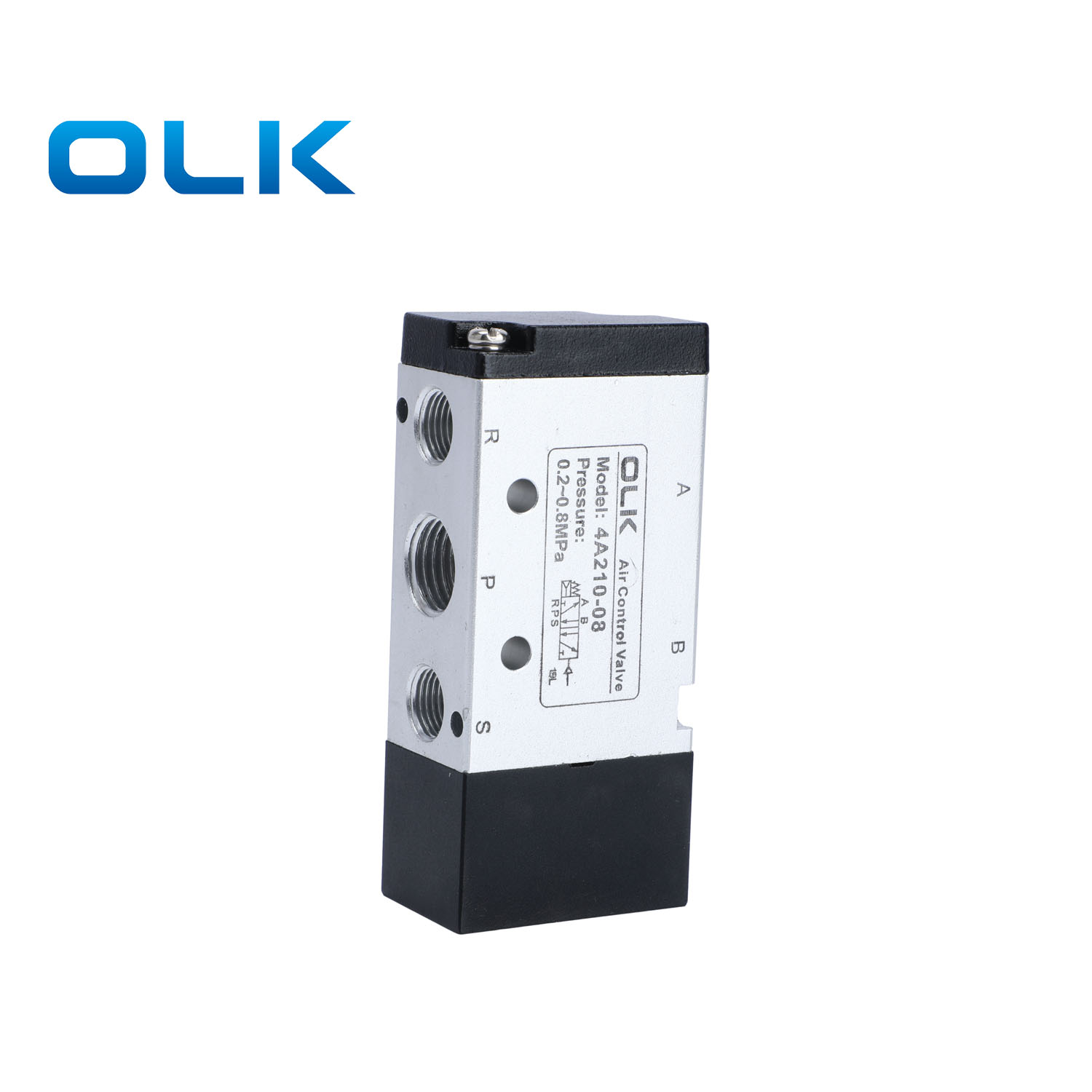

4А210-08 |
Улаз=Излаз=Г1/4 Издув=ПТ1/8 |
2 позиција 5 начин |
5 пута у секунди |
16,0(0,89) |
|
4А220-08 |
Улаз=Излаз=Г1/4 Издув=ПТ1/8 |
2 позиција 5 начин |
5 пута у секунди |
16,0(0,89) |
|
4А230Ц-08 |
Улаз=Излаз=Г1/4 Издув=ПТ1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4А230Е-08 |
Улаз=Излаз=Г1/4 Издув=ПТ1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4А230П-08 |
Улаз=Излаз=Г1/4 Издув=ПТ1/8 |
Три позиције пет пута |
3 пута у секунди |
12,0(0,67) |
|
4А310-08 |
Г1/4 |
2 позиција 5 начин |
4 пута у секунди |
25,0(1,40) |
|
4А320-08 |
Г1/4 |
2 позиција 5 начин |
4 пута у секунди |
25,0(1,40) |
|
4А330Ц-08 |
Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4А330Е-08 |
Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4А330П-08 |
Г1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4А310-10 |
Улаз=Излаз=Г3/8 Издув=ПТ1/4 |
2 позиција 5 начин |
4 пута у секунди |
30,0(1,67) |
|
4А320-10 |
Улаз=Излаз=Г3/8 Издув=ПТ1/4 |
2 позиција 5 начин |
4 пута у секунди |
30,0(1,67) |
|
4А330Ц-10 |
Улаз=Излаз=Г3/8 Издув=ПТ1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4А330Е-10 |
Улаз=Излаз=Г3/8 Издув=ПТ1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4А330П-10 |
Улаз=Излаз=Г3/8 Издув=ПТ1/4 |
Три позиције пет пута |
3 пута у секунди |
18.0(1.00) |
|
4А410-15 |
Г1/2 |
2 позиција 5 начин |
3 пута у секунди |
50,0(2,79) |
|
4А420-15 |
Г1/2 |
2 позиција 5 начин |
3 пута у секунди |
50,0(2,79) |
|
4А430Ц-15 |
Г1/2 |
Три позиције пет пута |
3 пута у секунди |
30,0(1,67) |
|
4А430Е-15 |
Г1/2 |
Три позиције пет пута |
3 пута у секунди |
30,0(1,67) |
|
4А430П-15 |
Г1/2 |
Три позиције пет пута |
3 пута у секунди |
30,0(1,67) |
