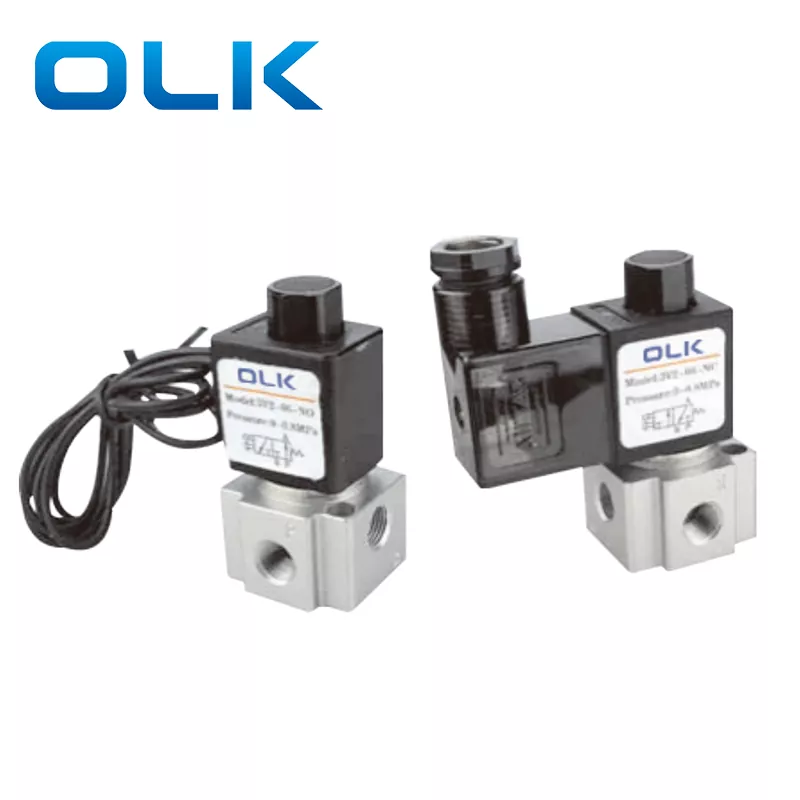

3В2 електромагнетни вентил је мали, лаган и једноставан за уградњу. Његово тело је направљено од јаког алуминијума, који је отпоран на рђу и оштећења. Вентил користи поуздану соленоидну завојницу са опцијама за ДЦ12В, ДЦ24В, АЦ110В или АЦ220В напајање.
Овај електромагнетни вентил марке ОЛК 3В2 добро функционише за контролу ваздуха средњег протока. Брзо се пребацује, троши мало енергије и траје дуго. Може бити нормално затворен (НЦ), нормално отворен (НО) или двоструки соленоид. Често се користи у линијама за аутоматизацију, машинама за паковање, машинама за штампање и машинама за храну. Његова мала величина га чини савршеним за уске просторе.
1. Структура директног деловања са осетљивим пребацивањем.
Велики проток ваздуха 3В3 електромагнетни вентил 3 пута Карактеристике производа
3. Коаксијални дизајн затварања за добро заптивање и велики проток.
11 мм² (Цв = 0,62)
5.Опремљен ручним преклапањем за једноставну инсталацију и тестирање.
6. Доступне су више опција стандардног напона.
|
Шифра за наручивање |
||||||||
|
НЦ |
2 |
- |
08 |
НЦ |
A |
|
|
|
|
Модел |
Код |
|
Величина порта |
Глумачки тип |
Стандардни напон |
Електрични улаз |
Врста нити |
|
|
3В:2 позиција 3 пута |
Серија 2:2 |
|
06:Г1/8 |
НЦ: нормално затворен |
А:АЦ220В |
Празно: ВАШ тип |
Празно: Г |
|
|
|
|
|
08:Г1/4 |
НЕ: нормално отворен |
Б:ДЦ24В |
И: Тип линије |
Т:НПТ |
|
|
|
|
|
|
|
Ц:АЦ110В |
|
|
|
|
|
|
|
|
|
Е: АЦ24В |
|
|
|
|
|
|
|
|
|
Ф:ДЦ12В |
|
|
|
|
Модел |
3В206 |
3В208 |
|
Воркинг Медиум |
Ваздух (филтриран филтером од 40 μм или више) |
Ваздух (филтриран филтером од 40 μм или више) |
|
Ацтинг Типе |
Дирецт Ацтинг |
|
|
Величина порта |
Г1/8 |
Г1/4 |
|
Положај и начин |
2 позиција 3 начин |
|
|
Ефективна област |
3,2 мм² (Цв = 0,18) |
3,4 мм² (Цв = 0,19) |
|
Подмазивање |
Није потребно |
|
|
Опсег радног притиска |
0 ~ 0,8 МПа (0 ~ 114 пси) |
|
|
Прооф Прессуре |
1,5 МПа (215 пси) |
|
|
Радна температура (℃) |
-20 ~ 70 |
|
|
Материјал тела |
Алуминијумска легура |
|
|
Стандардни напон |
АЦ220В АЦ110 АЦ24В ДЦ24В ДЦ12В |
|
Волтаге Ранге |
АЦ:±15% ДЦ:±10% |
|
Потрошња енергије |
АЦ:7ВА ДЦ:7.0В |
|
Заштитна класа |
ИП65 (ДИН40050) |
|
Инсулатион Граде |
Б Ниво |
|
Тип повезивања |
Тип ДИН утикача/тип линије |
|
Мин. Екцитатион Тиме |
0.05 Сец |
|

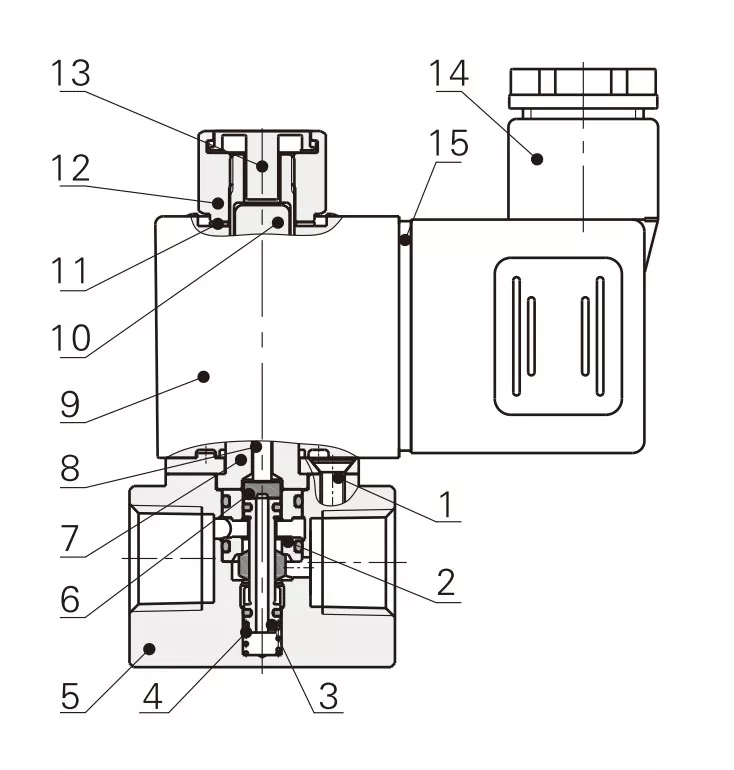

бр. |
Име |
|
1 |
Цоунтерсунк Сцрев |
|
2 |
Спацер Слееве |
|
3 |
Цоре Ассембли |
|
4 |
пролеће |
|
5 |
Тело |
|
6 |
Заптивка |
|
7 |
Соленоид Ассембли |
|
8 |
Плунгер Род |
|
9 |
Цоил |
|
10 |
Покретно гвоздено језгро |
|
11 |
Фикед Васхер |
|
12 |
Фикед Нут |
|
13 |
Ручно дугме |
|
14 |
Терминал |
|
15 |
Терминал Гаскет |
|
Ставка |
3В1-М5/3В1-06 |
2В025-06/2В025-08 |
3В2-06/3В2-08 |
3В3-08 |
|
Воркинг Медиум |
Ваздух |
Ваздух, вода, нафта |
Ваздух |
Ваздух |
|
Почетно стање: |
НЦ |
НЦ/НО |
НО/НЦ |
НО/НЦ |
|
Тип активирања |
Дирецт Ацтинг |
Дирецт Ацтинг |
Дирецт Ацтинг |
Дирецт Ацтинг |
|
Величина порта |
М5;Г1/8 |
Г1/8;Г1/4 |
Г1/8;Г1/4 |
Г1/4 |
|
Положај и начин |
3 Порт 2 Поситион |
2 Порт 2 Поситион |
3 Порт 2 Поситион |
3 Порт 2 Поситион |
|
Подмазивање |
Није потребно |
Није потребно |
Није потребно |
Није потребно |
|
Радни притисак |
0–0,7 МПа |
0–0,7 МПа |
0–0,8 МПа |
0–0,8 МПа |
|
Прооф Прессуре |
1,2 МПа |
1,5 МПа |
1,2 МПа |
1,2 МПа |
|
Величина отвора |
φ1.2 мм |
φ2,5 мм |
Φ3,2 мм/φ3,4 мм |
Φ11 мм (велики проток ваздуха) |
П: Која је главна разлика између 3В2 и 3В3 електромагнетног вентила?
О: 3В2: средњи проток, одело за мали пнеуматски контролни систем
3В3: висок проток, одело за више цилиндара или апликације високог протока.
Разлика у структури: 3В3 има веће тело и може да поднесе већи притисак и проток.
П: Која је величина отвора соленоидног вентила 3В2?
О: Величина отвора вентила 3В2-06 је 3,2 мм; Величина отвора вентила 3В2-06 је 3,4 мм
П: Које производе може заменити ОЛК 3В2?
О: ОЛК 3В2 може да замени електромагнетне вентиле серије АИРТАЦ 3В2 са истом функцијом и сличним спецификацијама.
