Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

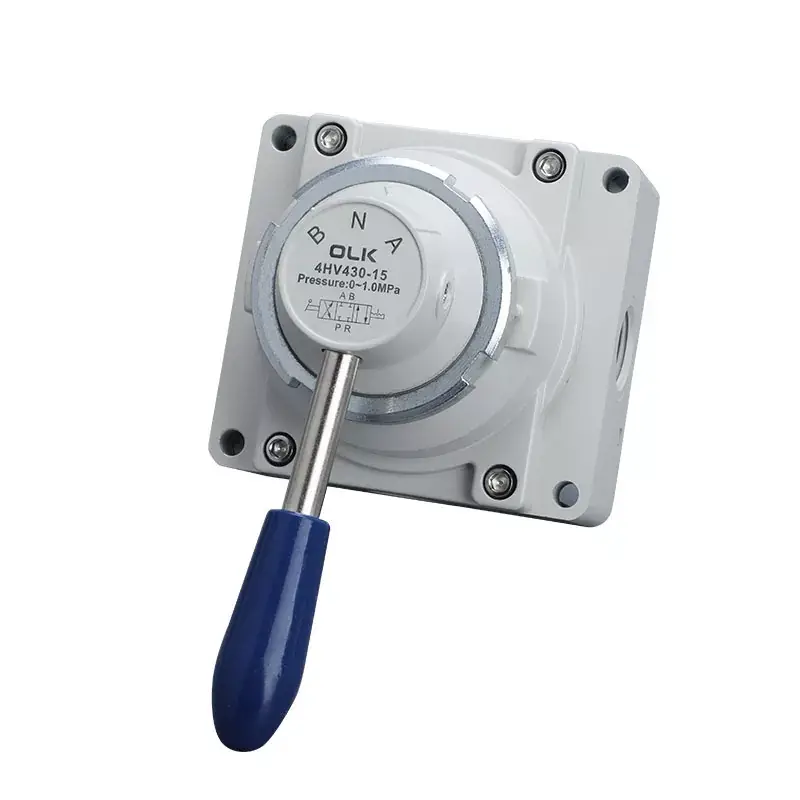

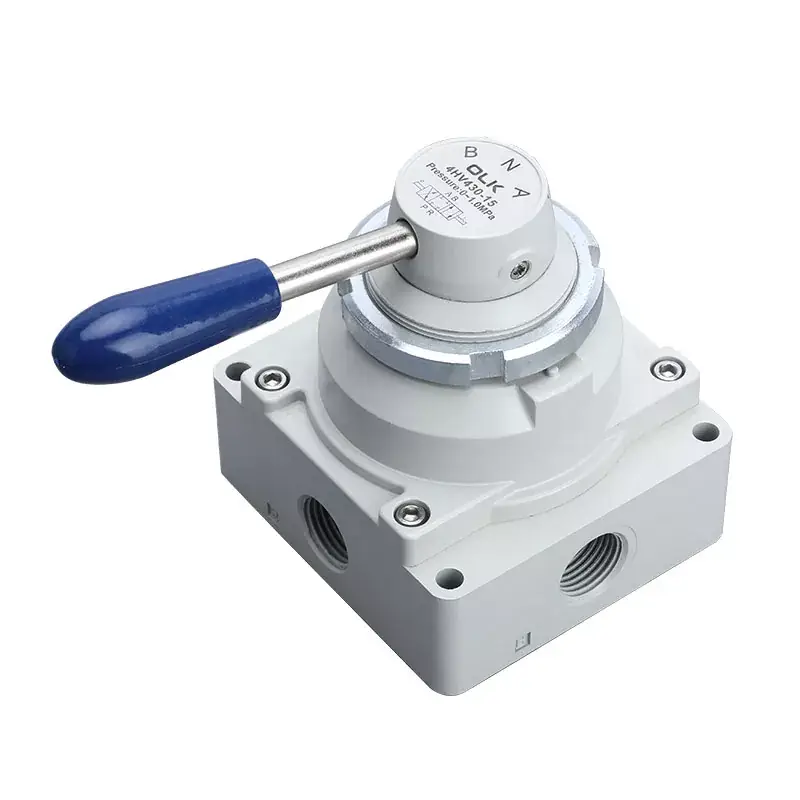

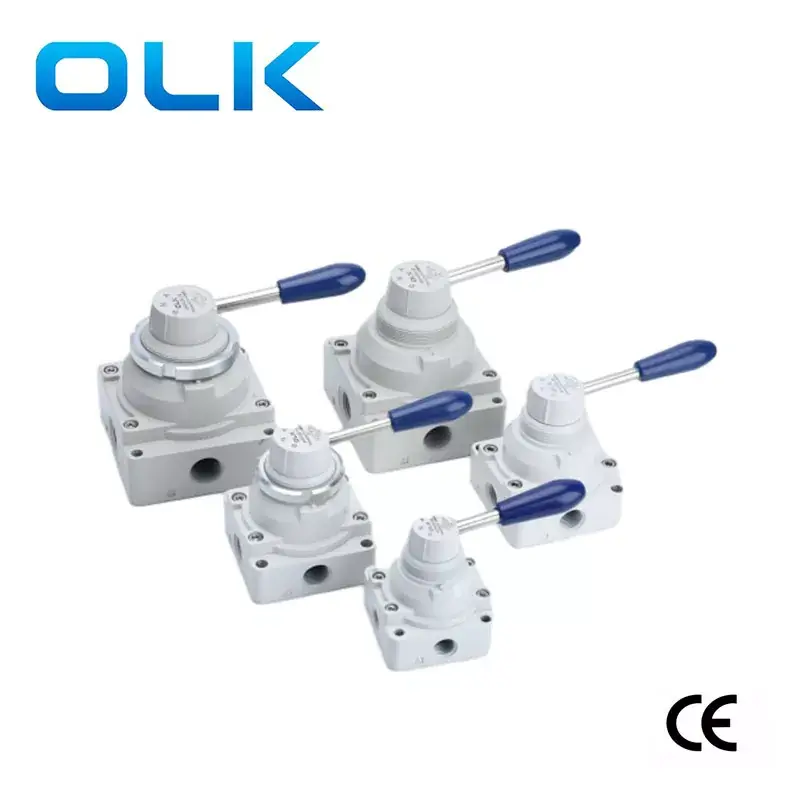

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Оулеикаи (ОЛК) 4ХВ серија двосмерни четвороприкључни/тросмерни четвороприкључни ручни вентил се пребацује ротацијом ручне полуге, пружајући добар тактилни осећај и несметан рад.
4ХВ вентил са ручним управљањем има велику ефективну површину протока и низак губитак притиска, што помаже у смањењу потрошње енергије и побољшању ефикасности током преноса течности. Поред тога, нуди две врсте уградње које корисници могу да изаберу: уградњу панела и доњу монтажу, са укљученим монтажним наврткама за уградњу панела.
Све у свему, Оулеикаи (ОЛК) 4ХВ ручни вентил је контролни вентил високих перформанси и једноставан за коришћење који се широко користи у различитим индустријским секторима. За детаљније информације о 4ХВ ручном вентилу, препоручује се да консултујете одговарајући приручник за производ или разговарате са професионалним техничким особљем.
1. Глатко и лагано окретање са добрим тактилним осећајем, прецизно позиционирање:
2. Велика ефективна област протока са малим губитком притиска;
3. Велика ефективна површина протока;

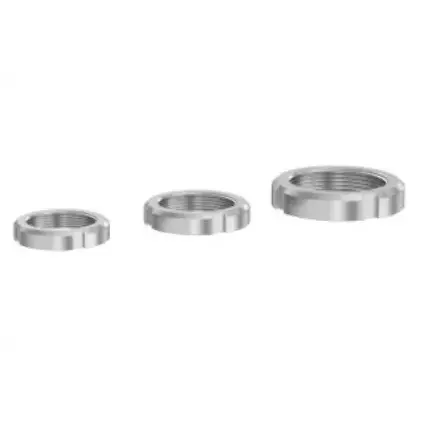

4. Доступна су два начина уградње: панелна и доња инсталација. Монтажа панела долази са монтажним наврткама.
|
Шифра за наручивање |
|||||
|
4ХВ |
2 |
30 |
__ |
8 |
S |
|
Модел |
серије |
положај |
|
Величина порта |
Тип инсталације: |
|
4ХВ: 4ХВ серија ручни ручни ротирајући вентил |
2:200 серија |
10:2 позиција 4 Порт |
|
06:ПТ1/8 |
Празно |
|
|
3:300 серија |
30:3 позиција 4 Порт |
|
08:ПТ1/4 |
С: Монтажа на панел (са навртком вентила) |
|
|
4:400 серија |
|
|
10:ПТ3/8 |
|
|
|
|
|
|
15:ПТ1/2 |
|
|
|
|
|
|
20:ПТ3/4 |
|
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
ручна контрола |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0∼1.0(~145) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
модел |
Пречник порта |
број позиција |
Ефективна површина попречног пресека мм² (ЦВ вредност) |
|
4ХВ210-06 |
ПТ1/8 |
2 позиција 4 начин |
14,0(0,78) |
|
4ХВ230-06 |
ПТ1/8 |
3 позиције 4 начин |
14,0(0,78) |
|
4ХВ210-08 |
ПТ1/4 |
2 позиција 4 начин |
14,0(0,78) |
|
4ХВ230-08 |
ПТ1/4 |
3 позиције 4 начин |
14,0(0,78) |
|
4ХВ310-08 |
ПТ1/4 |
2 позиција 4 начин |
30,0(1,67) |
|
4ХВ330-08 |
ПТ1/4 |
3 позиције 4 начин |
30,0(1,67) |
|
4ХВ310-10 |
ПТ3/8 |
2 позиција 4 начин |
33,0 (1,83) |
|
4ХВ330-10 |
ПТ3/8 |
3 позиције 4 начин |
33,0 (1,83) |
|
4ХВ410-15 |
ПТ1/2 |
2 позиција 4 начин |
88,0(4,89) |
|
4ХВ430-15 |
ПТ1/2 |
3 позиција 4 начин |
88,0(4,89) |
|
4ХВ410-20 |
ПТ3/4 |
2 позиција 4 начин |
95,0(5,27) |
|
4ХВ430-20 |
ПТ3/4 |
3 позиција 4 начин |
95,0(5,27) |
|
Модел: |
Тема: |
|
4ХВ200 |
М35Кс1.5 |
|
4ХВ300 |
М40Кс1.5 |
|
4ХВ400 |
М52Кс1.5 |
|
|
|
|
ОЛК пнеуматски ручни ротациони вентили – поређење 5 модела |
|||||||||
|
Пхото |
|
|
|
|
|
|
|
|
|
|
ОЛК Модел |
4ХВ210/310/410/230/330/430 |
|
ХВ200А/Б |
|
ХВ-02/03/04 |
|
ХВ400-02/03/04 |
|
К34Р6-8/Л/Д |
|
Положај |
2 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
|
3 Поситион 4 Ваи |
|
|
|
|
|
|
|
|
|
Величина порта |
РЦ1/8,1/4,3/8,1/2,3/4 |
|
ПТ1/4 |
|
ПТ1/4,ПТ3/8,ПТ1/2 |
|
ПТ1/4,ПТ3/8,ПТ1/2 |
|
Г1/4 |
|
Карактеристике производа |
Монтажа на панел |
|
А: Четвороугаони интерфејс Б: двострани интерфејс, са пригушењем звука на дну |
|
|
|
|
|
Празан: Једна рупа на једној страни Л: Две рупе на супротним странама; Д: Четири рупе на дну; |
|
|
|
|
|
|
|
|
|
|
|
|
Дршка |
Ручка која се може уклонити |
|
Ручка која се може уклонити |
|
Ручка која се може уклонити |
|
Ручке које се не могу уклонити/пластичне |
|
Ручка која се може уклонити, ручка против опекотина |
|
|
|
|
|
|
|
|
|
|
|
|
Димензије основе |
200 серија: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
ХВ200А |
|
|
|
|
|
К34Р6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ХВ200Б |
|
|
|
|
|
К34Р6-8Л |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К34Р6-8Д |
|
|
|
|
|
|
|
|
|
|
|
Која је карактеристика ручног контролног вентила 4ХВ?
4ХВ ручни вентил се може монтирати на панел.
Колико позиција се може изабрати у 4ХВ ручном вентилу?
2 позиције 4 начина и 3 позиције 4 начина могу се изабрати два типа.
