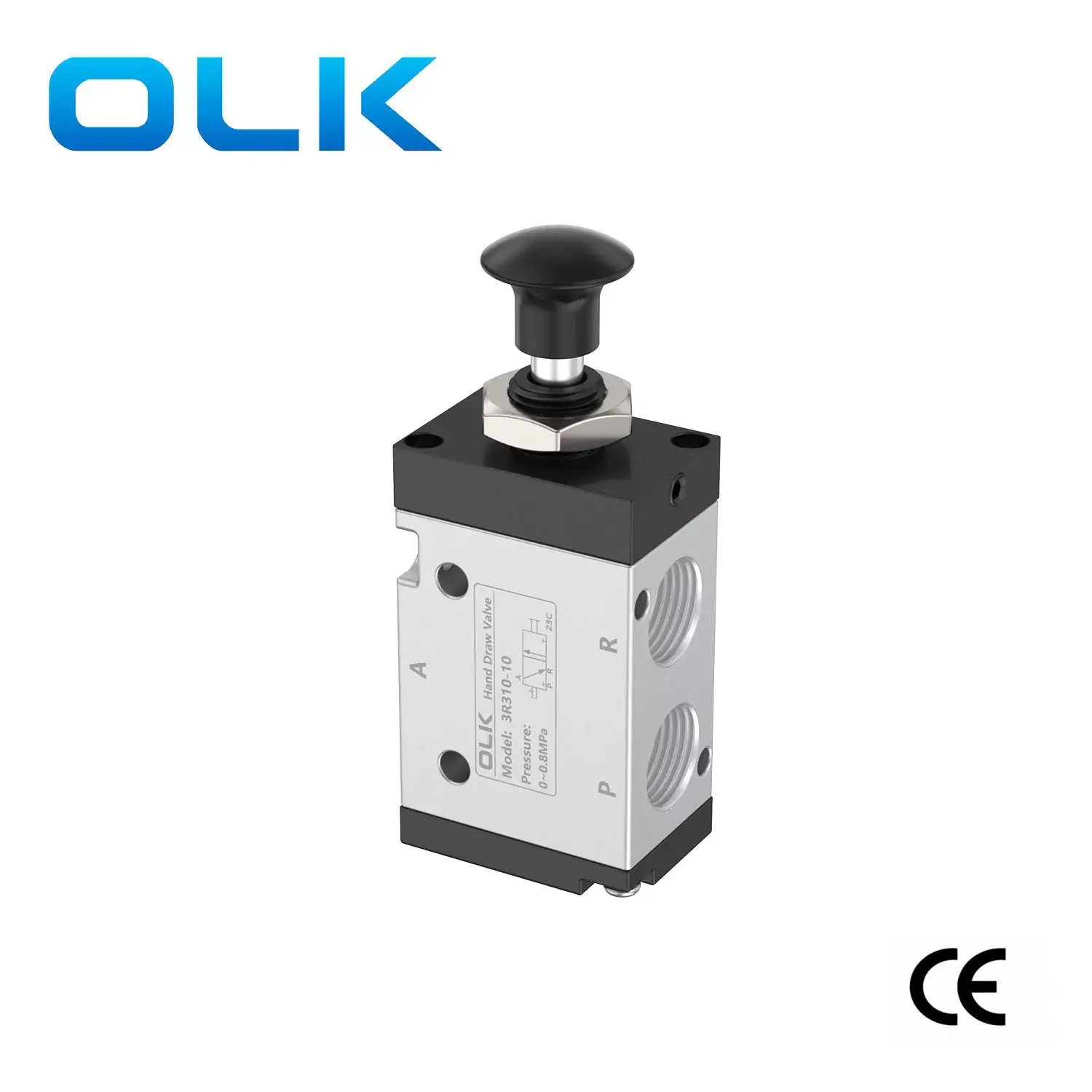

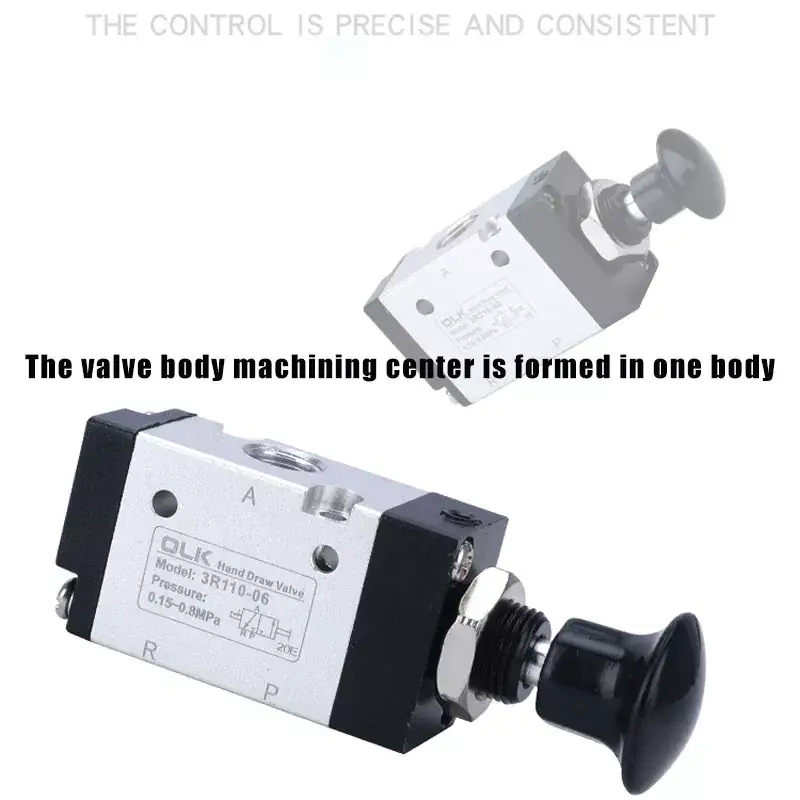

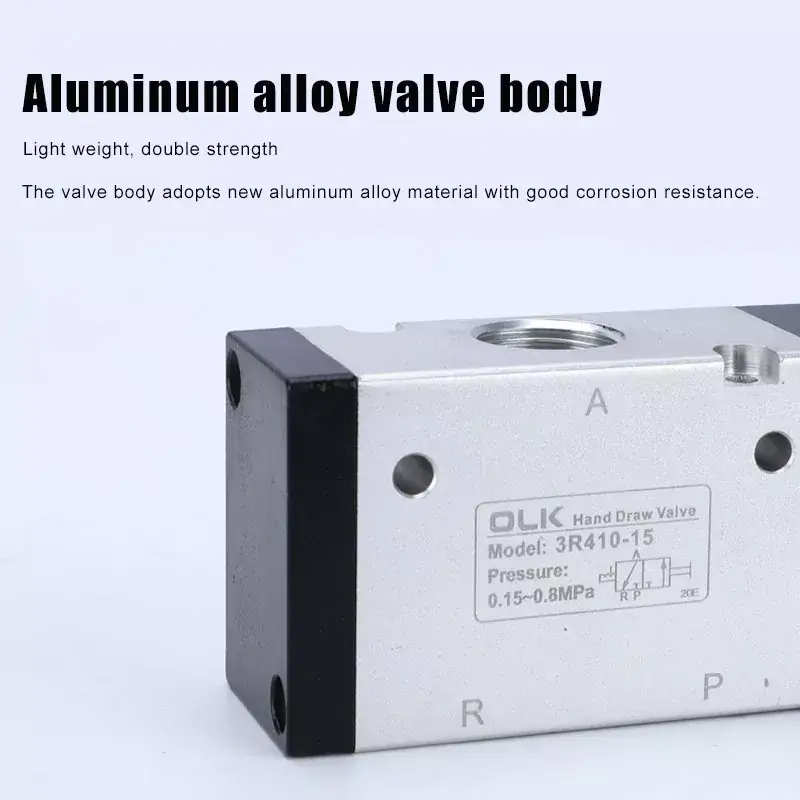

Оулеикаи (ОЛК) производи ручни вентил серије 3Р од 2003. године, који може да замени ручни вентил АИР ТАЦ - типа 3Л серије. 3Р ручни вентил контролише смер директним ручним радом. Двосмерни тросмерни вентил има један улаз, један излаз и један издувни отвор. Улаз је опремљен филтером за уклањање нечистоћа из ваздуха, спречавајући контаминацију и цурење ваздуха из заптивног прстена. Алуминијумска површина тела вентила је пескарена, а интерфејси су без ивица, са више пречника цеви које можете изабрати (М5, Г1/8, Г1/4, Г3/8, Г1/2).
ручни вентил серије 3Р СИМБОЛ:
| Шифра за наручивање: |
|||
| 4Р ручни вентил | 2 | 10 | 08 |
| МОДЕЛ: | СЕРИЈА: | ФУНКЦИЈА: | ВЕЛИЧИНА ПОРТА: |
| 3Р:3/2 ручни вентил | 1:100 серија | ПОЗИЦИЈА 10:2 | 100 серија:06:Г1/8 |
|
|
2:200 серија |
|
200 серија:06:Г1/8 |
|
|
3:300 сеира |
|
200 серија:08:Г1/4 |
|
|
|
|
300 серија:08:Г1/8 |
|
|
|
|
300 серија:10:Г3/8 |

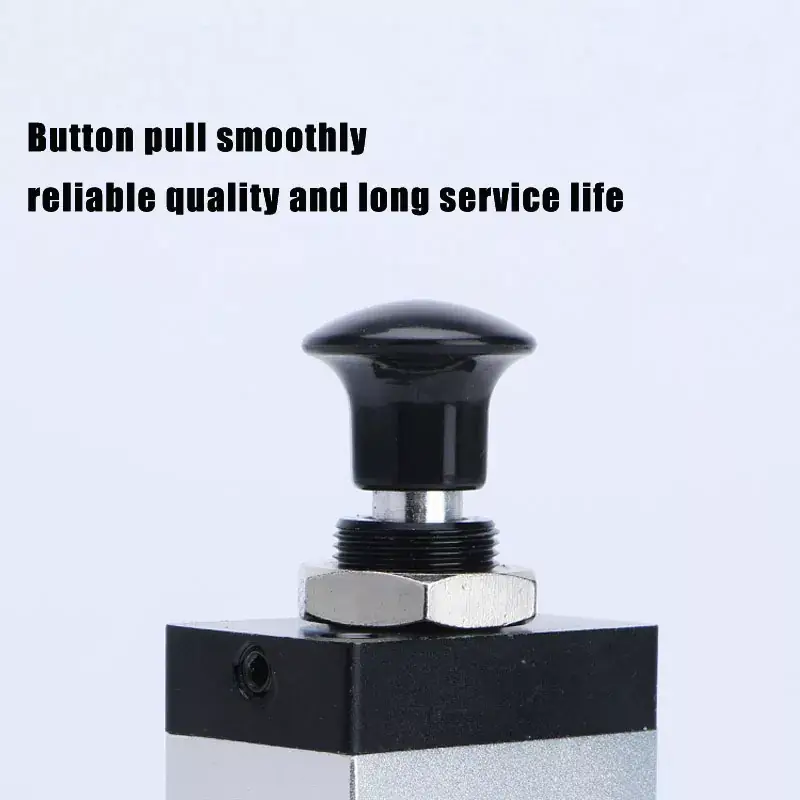

1. Ручни рад, коаксијалан са осовином за лако и прецизно позиционирање, осигуравајући поузданост.
2. Структура клипа са одличним заптивачем, компактном величином, лаганом и једноставном монтажом.

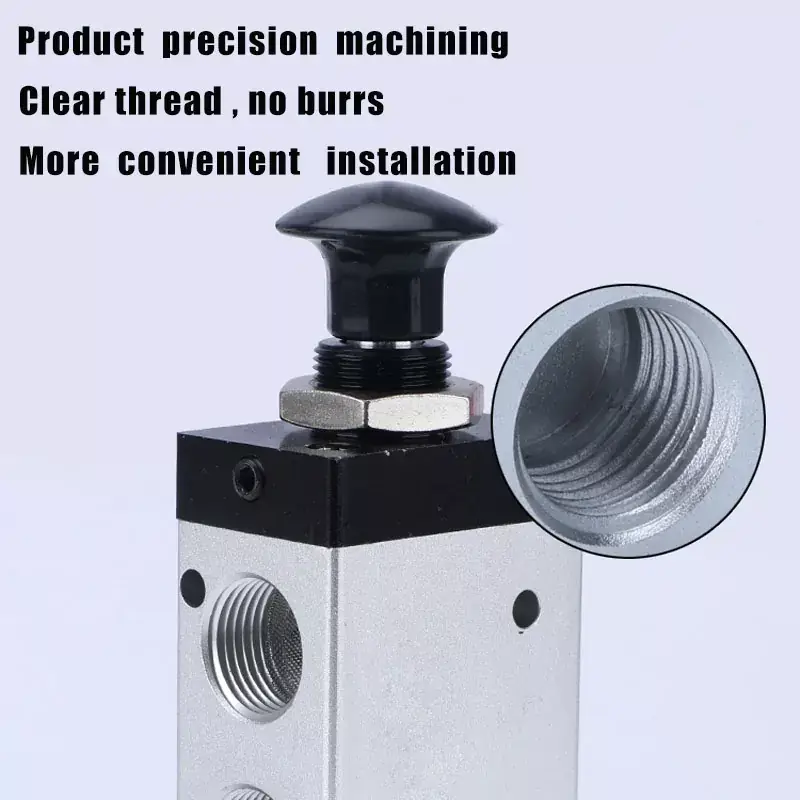

3. Унутрашње рупе обрађене посебним техникама, што резултира минималним отпором на трење и продуженим животним веком.
4. Не захтева подмазивање уљем.
5. Једноставна инсталација са више позиција за монтажу, олакшавајући погодну употребу.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
Ручна директна акција |
|
број позиција |
Двопозициони тросмерни |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0∼0.8(0~114) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Материјал тела |
легура алуминијума |
|
модел |
Пречник порта |
Површина попречног пресека протока мм² (ЦВ вредност) |
|

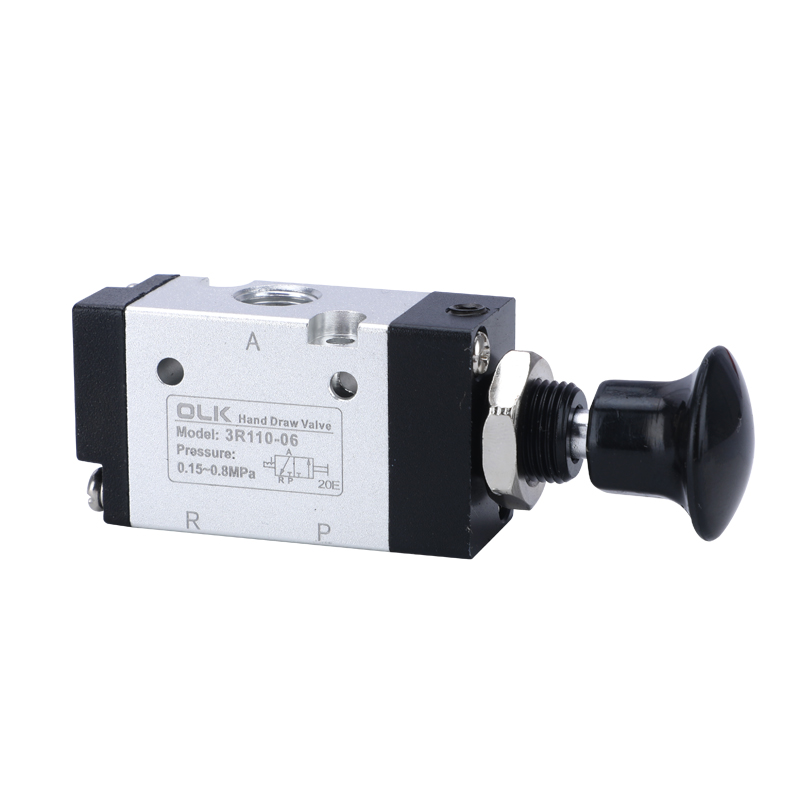

3Р110-М5 |
М5 |
5,5(0,3) |
|
3Р110-06 |
Г1/8 |
12,0(0,67) |
|
3Р210-06 |
Г1/8 |
ПОЗИЦИЈА 10:2 |
|
3Р210-08 |
Г1/4 |
16,0(0,89) |
|
3Р310-08 |
Г1/4 |
25,0(1,39) |
|

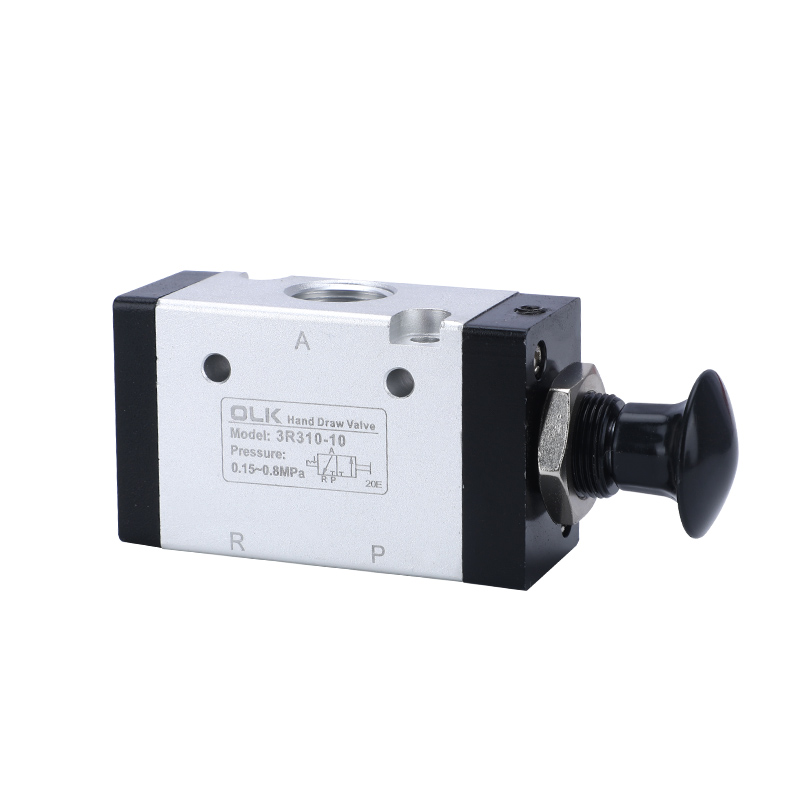

3Р310-10 |
Г3/8 |
30,0(1,67) |
Честа питања:
Шта ради 3Р вучни вентил?
3Р ручни вучни вентил ради са механизмом за ручно ресетовање.
Колико типова има ручни вентил за повлачење?
3Р ручни вентил (3 СМЕРНИ) и4Р ручни вентил (5 ВАИ).
