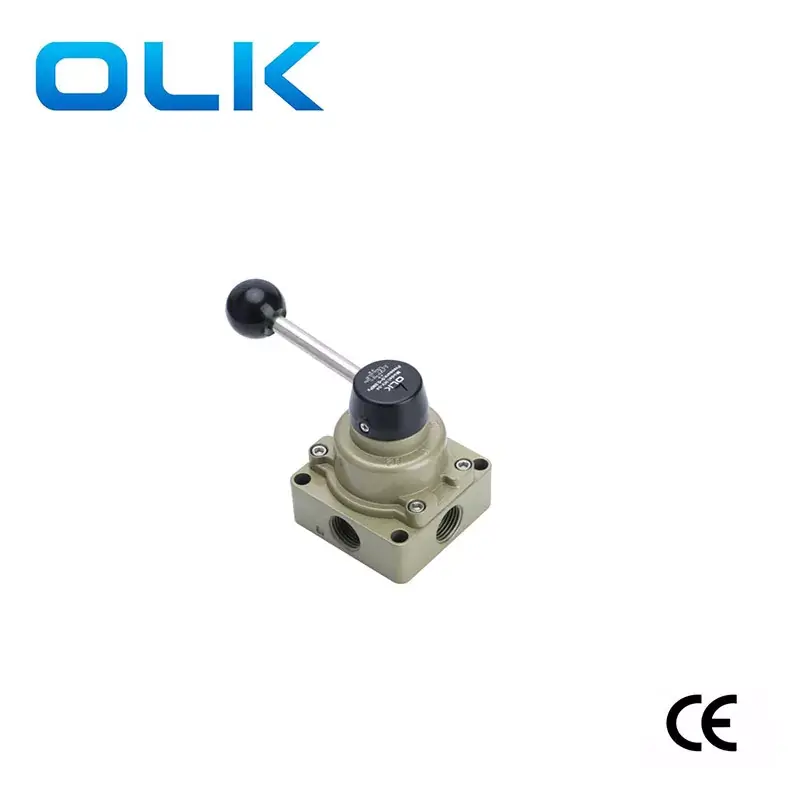

ОЛК је ХВ серија ручно ротирајуће вентил 4 пута произвођач и добављач у Кини.Оулеикаи (ОЛК) ХВ-02/03/04 Сериес Фоур-Фугхтер-оперативни вентили садрже алуминијумску легуру и смештај са површинским оксидационим третманом, нудећи одличну особину од хабања под притиском. Алуминијумска легура има врхунска физичка својства у поређењу са чистим алуминијумом. Разлика између ХВ-02, ХВ-03 и ХВ-04 ручних вентила лежи у величини интерфејса. Ови вентили имају три подесиве преноса са јасним ознакама зупчаника и обично се користе за контролу цилиндара, између осталих апликација.
Када се пребацује на 02 степени преноса, Б издувни отвор за издувне посуде, отвори издувних портова, а цилиндар се протеже.
Када се пребацује на Н зупчаник, а и Б издувни портови су затворени, а цилиндар се зауставља на средини.
Када се пребацује на 21 степени преноса, испушта ваздух, Б, Б издувне посуде за издувне порт, а цилиндар повлачи.
|
Модел |
ХВ200А-02 |
ХВ230А-02 |
ХВ200Б-02 |
ХВ230Б-02 |
|
Радни медиј |
Ваздух (филтер кроз екран филтера од преко 40 уМ) |
|||
|
Режим акције |
Контрола руку |
|||
|
Величина порта |
Улаз = Оутлет = ПТ1 / 4 |
|||
|
Опсег притиска |
0.15-0.8МПА (21-114Пси) |
|||
|
Положај |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Пролазни притисак |
'-10-60 ℃ |
|||
|
Подвргнут притисак |
1.5МПА (215ПСИ) |
|||
|
ОЛК пнеуматски ротационе вентиле - 5 модела Поређење |
|||||||||
|
Фотографија |
|
|
|
|
|
|
|
|
|
|
ОЛК модел |
4ХВ210 / 310/410/230 / 330/430 |
|
ХВ200А / Б |
|
ХВ-02 / 03/04 |
|
ХВ400-02 / 03/04 |
|
К34Р6-8 / Л / Д |
|
Положај |
2 позиција 4 пута |
|
3 позиција 4 пута |
|
3 позиција 4 пута |
|
3 позиција 4 пута |
|
3 позиција 4 пута |
|
|
3 позиција 4 пута |
|
|
|
|
|
|
|
|
|
Величина порта |
РЦ1 / 8,1 / 4,3 / 8,1 / 2,3 / 4 |
|
ПТ1 / 4 |
|
ПТ1 / 4, ПТ3 / 8, ПТ1 / 2 |
|
ПТ1 / 4, ПТ3 / 8, ПТ1 / 2 |
|
Г1 / 4 |
|
Функције производа |
Монтажа на плочи |
|
О: Четверотерални интерфејс Б: Двострано сучеље, са пригушење звука на дну |
|
|
|
|
|
Празно: једна рупа на једној страни л: две рупе на супротним странама; Д: четири рупа на дну; |
|
|
|
|
|
|
|
|
|
|
|
|
Руковати |
Уклоњива ручка |
|
Уклоњива ручка |
|
Уклоњива ручка |
|
Не уклањају се / пластичне ручке |
|
Уклоњива ручка, анти-оштар ручицом |
|
|
|
|
|
|
|
|
|
|
|
|
Димензије базе |
200 серије: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
Хв200а |
|
|
|
|
|
К34Р6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Хв200б |
|
|
|
|
|
К34Р6-8Л |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К34Р6-8Д |
|
|
|
|
|
|
|
|
|
|
|
|
Модел |
ХВ300-02 |
ХВ330-02 |
ХВ300-03 |
ХВ330-03 |
ХВ300-04 |
ХВ330-04 |
|
Радни медиј |
Ваздух (филтер кроз екран филтера од преко 40 уМ) |
|||||
|
Режим акције |
Контрола руку |
|||||
|
Величина порта |
ПТ1 / 4 |
ПТ1 / 4 |
ПТ3 / 8 |
ПТ3 / 8 |
ПТ1 / 2 |
ПТ1 / 2 |
|
Опсег притиска |
0.15-0.8МПА (21-114Пси) |
|||||
|
Положај |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Пролазни притисак |
'-10-60 ℃ |
|||||
|
Подвргнут притисак |
1.5МПА (215ПСИ) |
|||||
