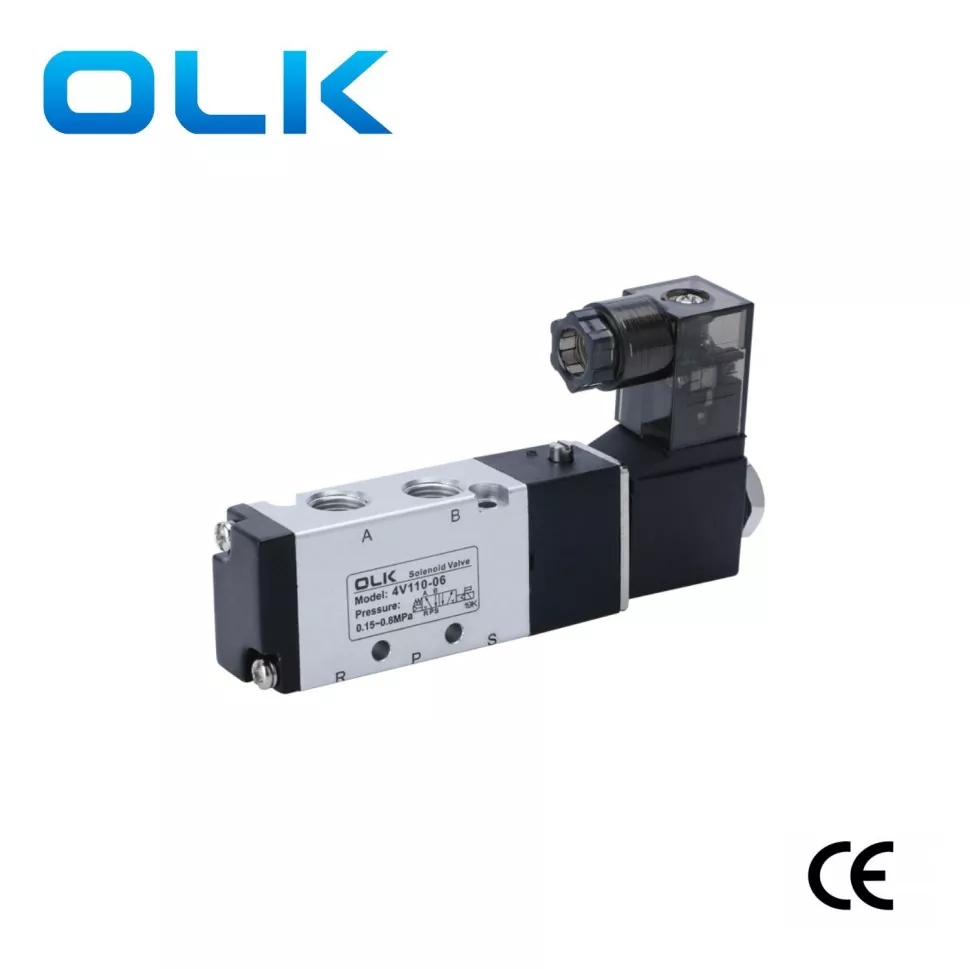

ОЛК 4В100 Соленоидни вентил 5, 5/2 Ваи Пнеуматски магнетни вентил је прошао ЦЕ сертификат. Величина изгледа је најмањи модел, са компактним дизајном и спецификацијом интерфејса 1/8 ''. 4в100 соненоидни вентил је погодан за мање пнеуматске системе са нижим проточним стопама. Примењено на мале уређаје или мале цилиндре које захтевају прецизну контролу.
|
Код наручивања |
|
|
|
|
|
|
4в |
1 |
10 |
6 |
АЦ110В |
|
|
Модел |
Шифра |
врста вентила |
величина порта |
напон |
Експлозија завојница |
|
4В: Спортс2 (3) Положај соленоидни вентил |
1: 100 серија |
10: Јединствени соленоид 5/2 |
М5: М5Кс0.8 |
АЦ220В |

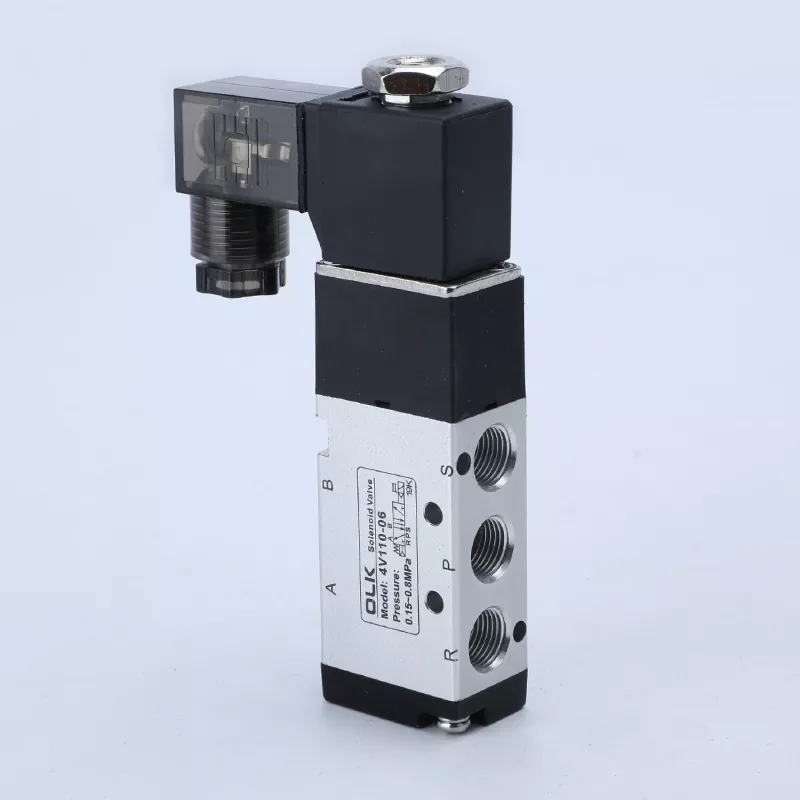

Не: ДИН Тип |
|
|
|
20: Двоструки соленоидни вентил 5/2 начин |
06: 1/8 '' |
ДЦ24В |

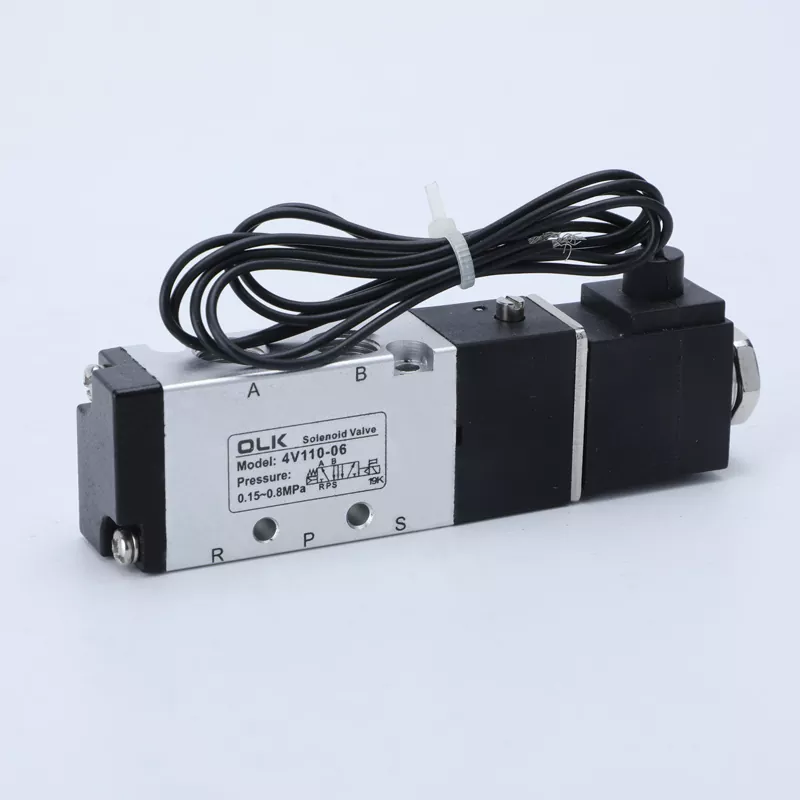

И: Тип линије |
|
|
|
30Ц: Доубле Соленоид Влаве5 / 3ваи Затворени центар |
|
АЦ110В |
|
|
|
|
30е: Доубле Соленоид Влаве5 / 3ваи издувни центар |
|
АЦ24В |
|
|
|
|
30п: Двоструки соленоидни вентил 5/3 ВАИ ЦЕНТЕР ЦЕНТР |
|
ДЦ12В |
|
|
Модел |
4В110-М5 4В120-М5 |
4В130Ц-М5 4В130Е-М5 4В130П-М5 |
4в110-06 4в120-06 |
4В130Ц-06 4В130Е-06 4В130П-06 |
|
Радни медиј |
Ваздух (филтер кроз екран филтера од преко 40 уМ) |
|||
|
Режим акције |
Унутрашњи тип пилота |
|||
|
величина порта |
Инлет = Оутлет = издувни порт = М5 |
Инлет = Оутлет == Г1 / 8 |
||
|
Ефективна површина пресека |
5,5 мм² (ЦВ = 0.31) |
5,0 мм² (ЦВ = 0,28) |
12.0мм² (ЦВ = 0.67) |
9,0 мм² (ЦВ = 0,5) |
|
Позиције |
5/2 порта |
5/3 порт |
5/2 порта |
5/2 порта |
|
Опсег притиска |
0.15-0.8 МПА (21-114Пси) |
|||
|
Подвргнут притисак |
1.5МПА (215ПСИ) |
|||
|
Радни притисак |
'-20-70 ℃ |
|||
|
Телесни материјал |
Алуминијумска легура |
|||
|
Подмазивање |
Нема потребе |
|||
|
Мак.оперативна фреквенција |
5 пута / секунду |
3 пута / секунде |
5 пута / секунду |
3 пута / секунде |
|
Тежина |
4В110-М5: 130Г 4В120-М5: 175Г |
200 г |
4В110-06: 120г 4в120-06: 175г |
200 г |
