5 ВАИ 4Н310-08 ВИЛВЕ СОЛЕНОИДНИ ВИЛОВЕ

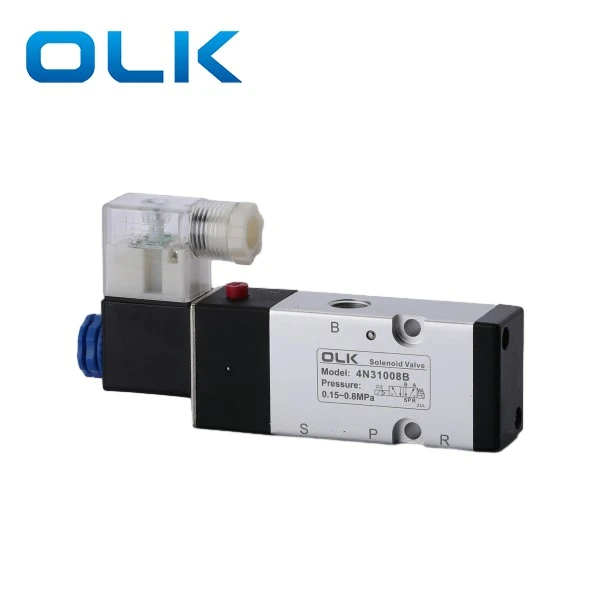

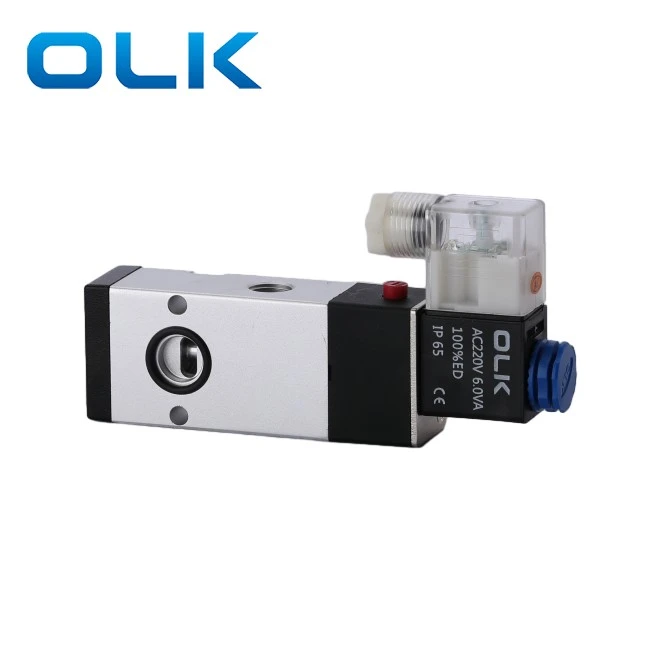

ОЛК 2поситион 5 Ваи 4Н310-08 Тломе соленоидни вентил је Г1 / 4 величина порта.4н310-08 Вентил има један повратни дизајн ваздуха, омогућавајући флексибилну инсталацију и уштеду простора, ефикасно побољшање брзине реакције и стабилност система.

5 Ваи 4Н310-08 је конкретно за систем цилиндра алата, погодан за сценарије високог фреквенције. И посвећен је опреми за аутоматизацију као што су ЦНЦ машине за машине и машински центри.

5 ВАИ 4Н310-08 Плоча соленоидних вентила Карактеристике производа:

Наменски дизајн за цилиндар / стезање цилиндра

Зрачни отвор на задњој страни, компактна структура

Опционални напон: АЦ220В / ДЦ24В

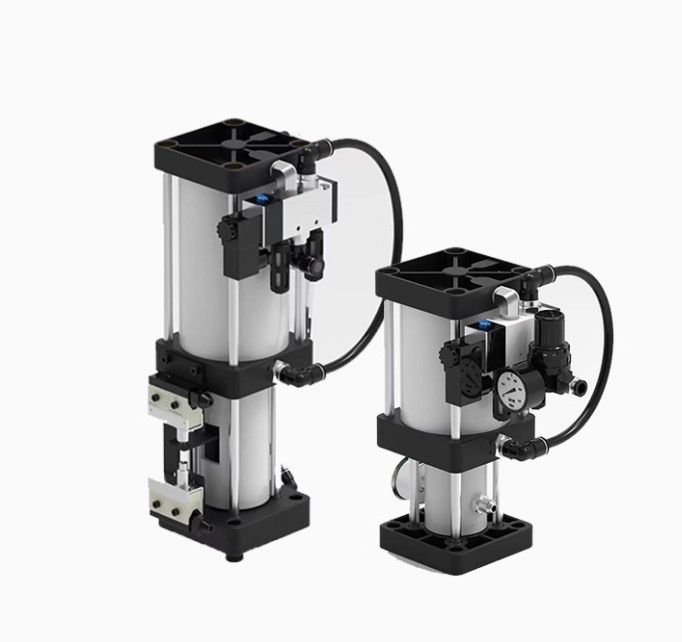

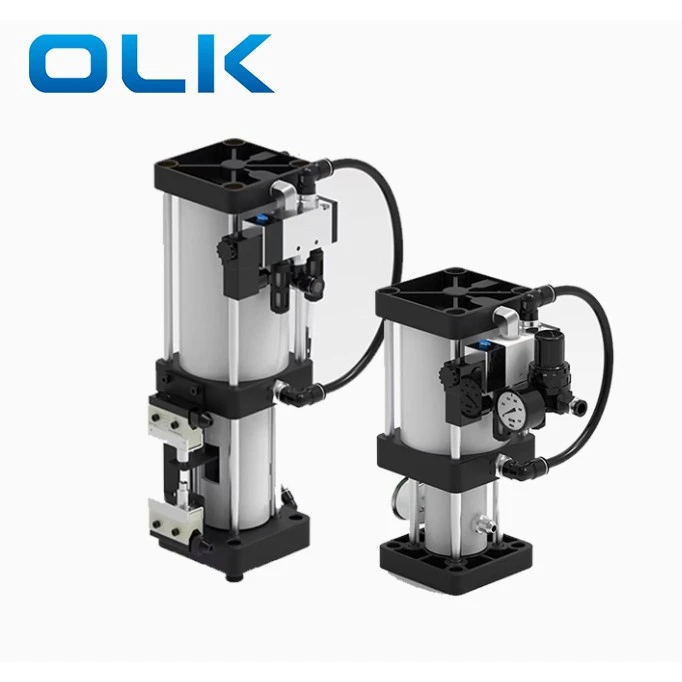

Ослобађање алата Цилиндар (ТРЦ) Преглед

Цилиндар ослобађања алата посебно се користи за ЦНЦ машине за пуштање алата за ослобађање. Овај цилиндар користи принцип "Трансмисија подједнакања у течностима", омогућавајући малим притиском ваздуха да се створи велику силу потребну да би се алат за отпусте у ЦНЦ вретену. Цилиндар се састоји од: ваздушни цилиндар, 5-смерни 2-позициони 4Н310 соленоидни вентил од 4Н3, акумулације и микро секире.

Ослобађање алата Цилиндар за инсталацију

За вертикалне вретене, поправите цилиндар за носач и инсталирајте га вертикално изнад кутије вретене.

За хоризонталне вретене, држите вертикално и више од цилиндра.

Уљна шоља мора се суочити према горе да би се омогућило ваздуху да побегне из цилиндра.

Ослобађање алата ЦИЛИНДЕР Инсталациони кораци

Искључите машину (панел и кабинет) и довод ваздуха.

Уклоните поклопац кутије за вретење. Искључите ваздушне цеви из магнетни вентила.

Одвијте пластичну матицу на соленоидну завојницу (не уклањајте жице ако није правилно означено).

Искључите жице са горње и доње границе прекидача (пажљиво означите).

Уклоните стари цилиндар.

Инсталирајте нови цилиндар и поправите га вијцима.

Поновно повежите жице и ваздушне цеви. Проверите:

Притисните ГОП Лимит прекидач.

Доњи гранични прекидач је правилно подешен (за машине са магазином алата, то је пресудно за сигурност).

Након инсталације, тестирајте алатом. Проверите ослобађање и стезање алата. За машине са алатом алата, промена алата за испитивање.

Ослобађање алата Мере предострожности за употребу цилиндра

· Цилиндар се може инсталирати вертикално или хоризонтално. За хоризонтално, уљна шоља мора се суочити према горе.

· Снабдевање ваздухом мора бити чиста и сува, притисак најмање 6 кгф / цм².

· Ниво уља у Купу: минимум 1/5, максимално 4/5.

· Проверите 4Н310 соленоидног напона и притиска ваздуха током инсталације.

Постављана питања

За шта се користи 4Н310?

4Н310 се користи за цилиндар за ослобађање алата.

АЦ вс ДЦ завојница?

АЦ је за снагу домаћинстава; ДЦ је директна струја.

Које је дугме испод рупе за повезивање?

Ручно пребацује испушни порт.

Инсталациони савети?

Чисте цеви и прикључци како би се избегла прљавштина која улази у ваздушни круг.

Шта је величина порта 4Н310-08?

Улаз, Оутлет, Испух: Г1 / 4 нит; пречник рупе за ручни издувни отвор: 19 мм.
