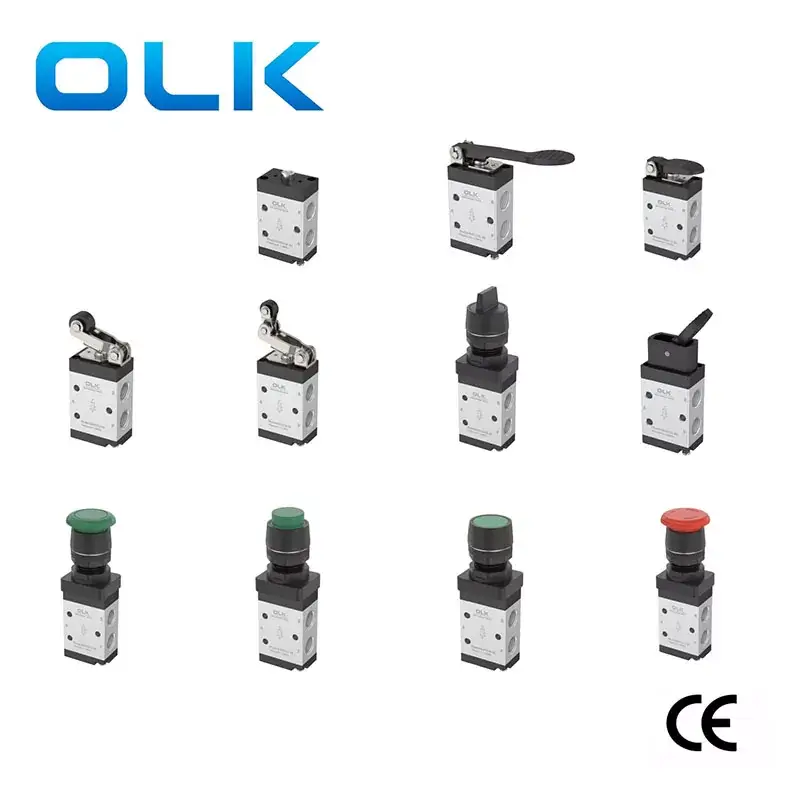

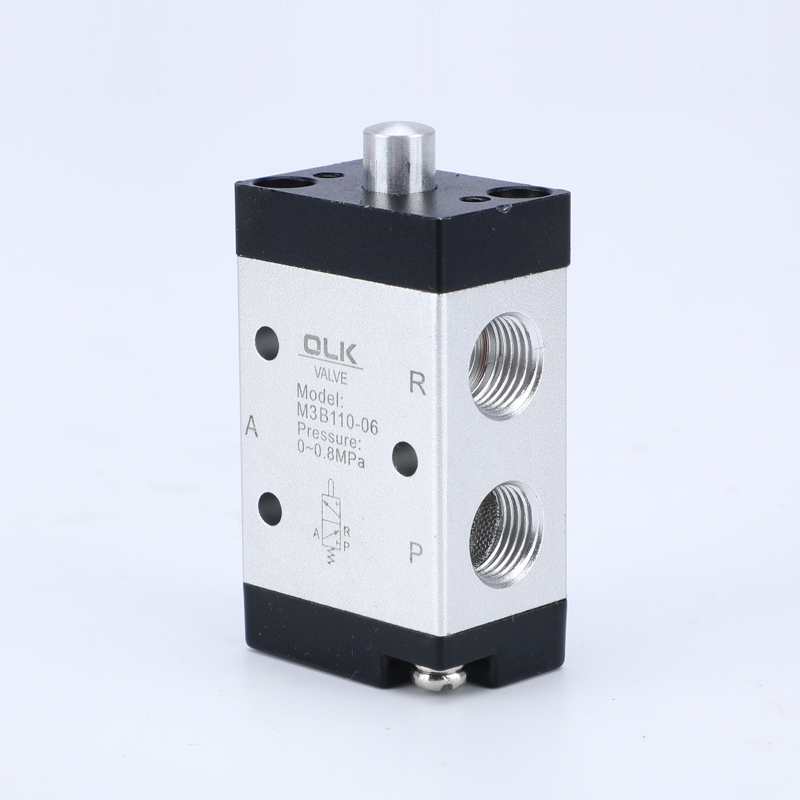

The ouleikai M3 series airtac-type 3/2 way mechanical valve have 2 operating states and 3 path selections.M3 mechanical valve suitable for diffrent pneumatic control scenarios.The piston-type structure M3 mechanical valve control force is unaffected by working pressure.They are stable, reliable, and durable, suitable for long-term stable working environments, such as pneumatic control in automated production lines like assembly lines and packaging lines.
Симбол:
Ординг код
М3
Пм
210
06
R
Серија
Тип дугмета
шифра
Величина порта
У боји дугмета

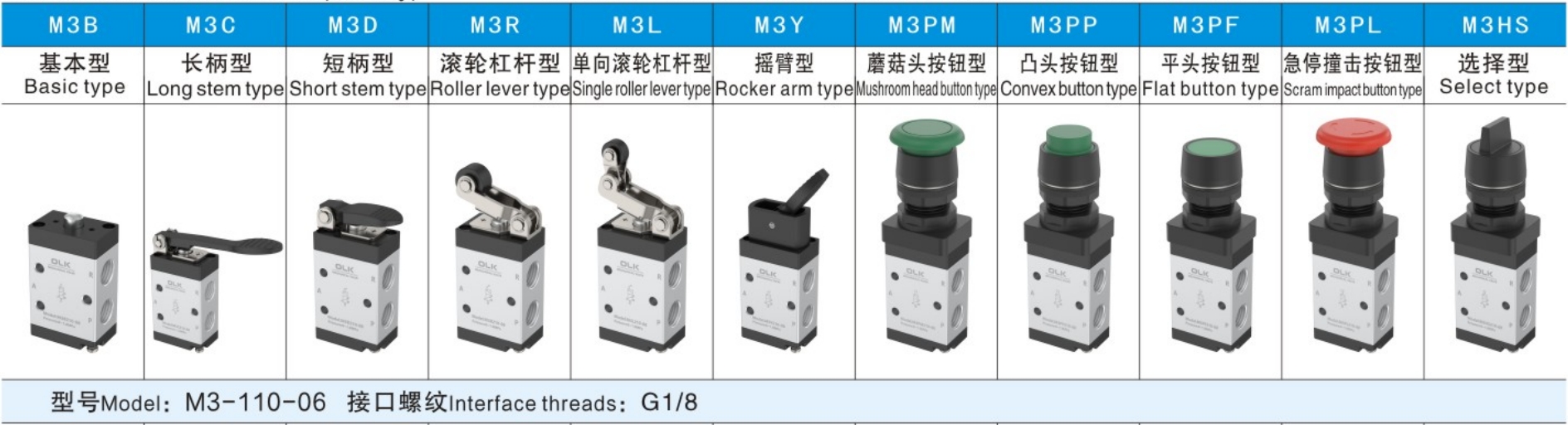

М3: МСЕРИЕС 2 Позиција на 3 пута
Б: Основни тип (М3Б)
110: 110 Сериес Појединачна контрола
100: 06: Г1 / 8
Пл: црвено

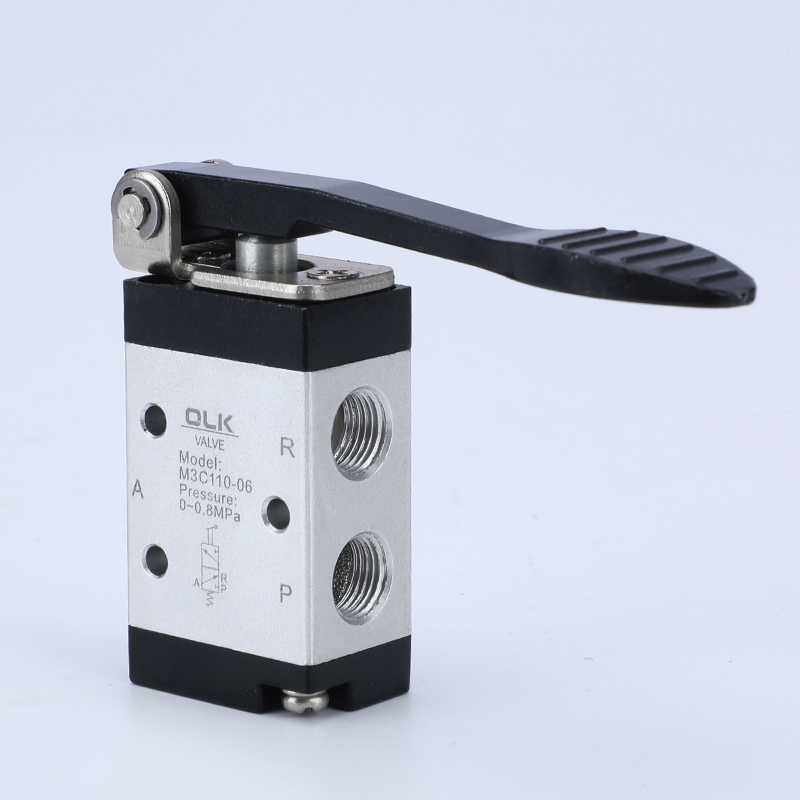

Ц: Дуга врста ручке (М3Ц)
210: 210 Сериес Појединачна контрола
200: 06: Г1 / 8
ПП / ПФ / ПМ / ХС: Црвено зелено црно
Д: Кратка врста ручке (М3Д)
200: 08: Г1 / 4
Р: Тип ручице за ваљак (М3Р)

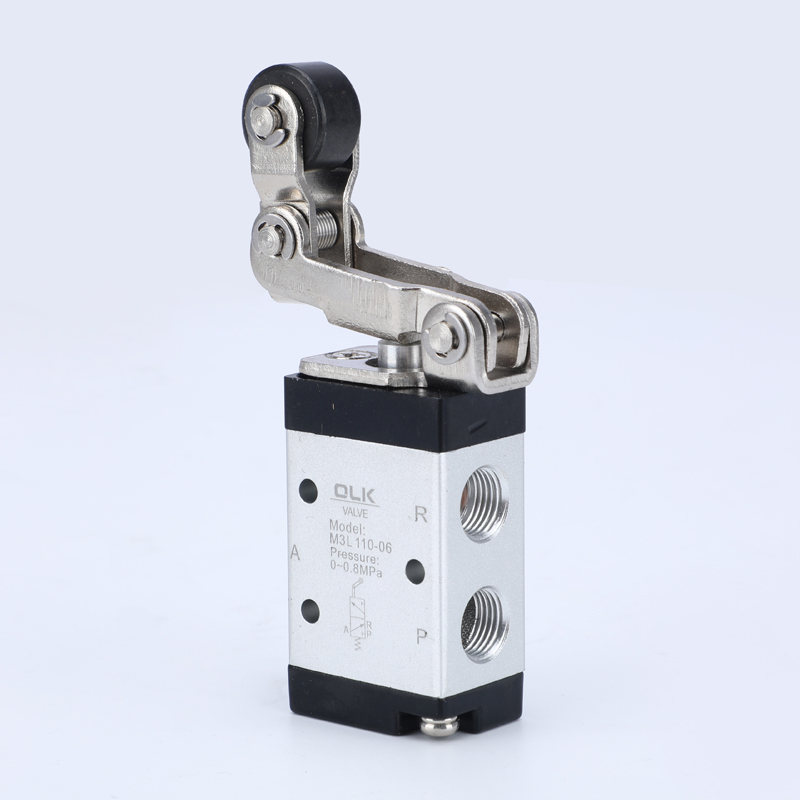

Л: Унисмени тип ручице за ваљак (М3Л)

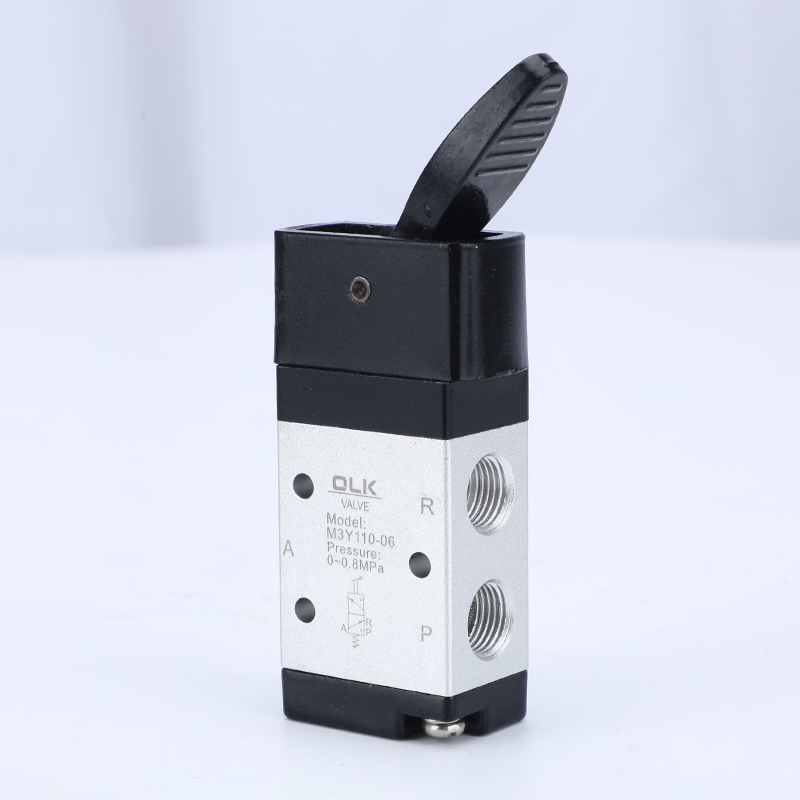

И: Рокер АРМ тип (М3И)

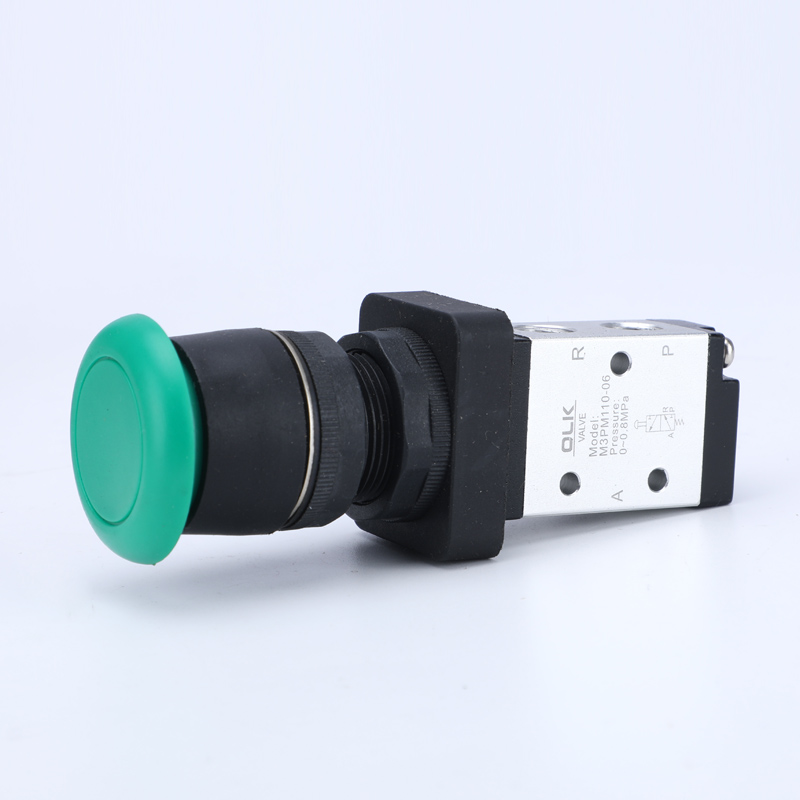

ПМ: Тип дугмета на глави гљива (М3ПМ)
ПП: Подигнуто дугме за главу (М3ПП)

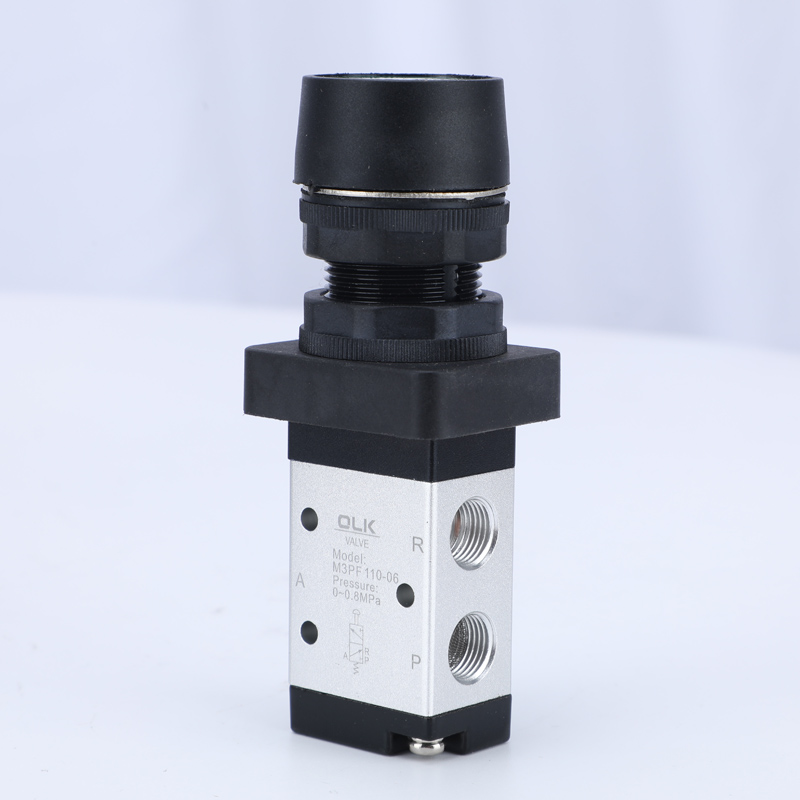

ПФ: Тип дугмета са равним главама (М3ПФ)

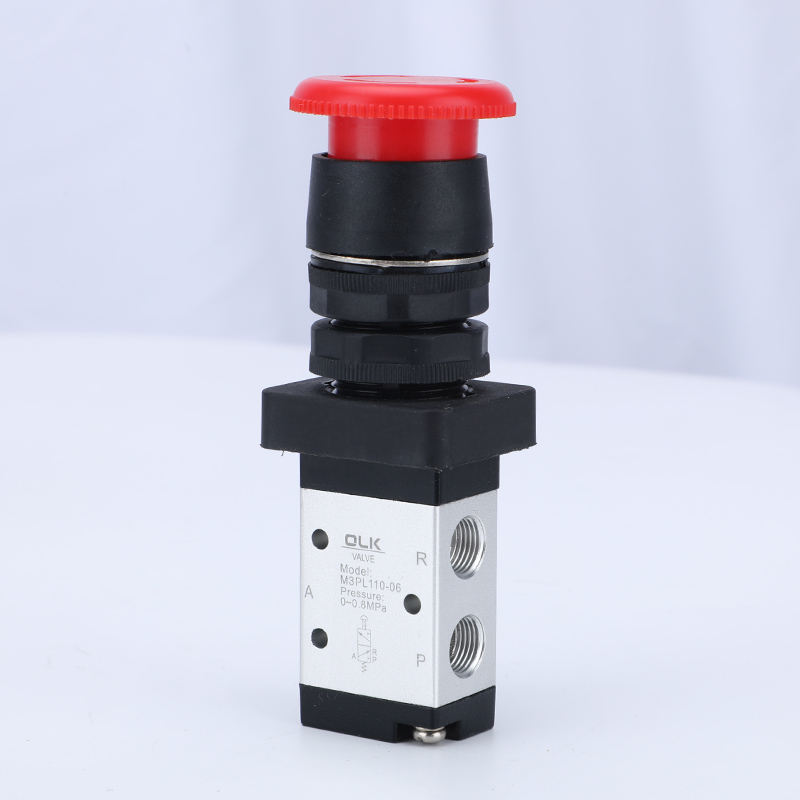

ПЛ: Тип дугмета за ударање у случају нужде (М3ПЛ)
ХС: Тип селектора (М3ХС)
1. Издувни порт се налази на телу, олакшавање инсталације пригушивача да би смањио буку и загађење.
2 Серија М3Б, М3Р и М3Л захтијевају спољне снаге за пребацивање на спољним механизмима, погодним за откривање положаја или удараца.
3. М3Ц, М3Д, М3И, М3ПФ, М3ПМ, М3ПП и М3ПЛМ3ХС серије ручно се управљају, са различитим структурним облицима контролних глава за практичну употребу у различитим условима.
4. Структура типа клипа, контролне снаге не утиче на радни притисак (тј., Без леђа), унутрашње заптивање прстена, одлично заптивање и флексибилно пребацивање.
5. Нема потребе за подмазивањем уља.
6 Погодна инсталација и употреба са вишеструким постављањем положаја.
7. Управљачке главе М3Ц, М3Д, М3И, М3Р и М3Л серије направљене су од металног материјала за дуг живот и већу поузданост.
|
Модел |
М3б |
М3ц |
М3д |
М3р |
М3л |
М3и |
М3мм |
М3пп |
М3ПФ |
М3пл |
М3хс |
|
|
Радни медиј |
Ваздух (филтер кроз екран филтера од преко 40 уМ) |
|||||||||||
|
Режим акције |
Спољна контрола Директни врт глуме |
|||||||||||
|
Величина порта |
05: М5; 06: Г1 / 8; 08: Г1 / 4 |
|||||||||||
|
Ефективна површина пресека |
Мини |
05: 2,5 мм² (ЦВ = 0.14) |
||||||||||
|
110 |
06: 8.0мм² (ЦВ = 0.45) |
|||||||||||
|
210 |
06: 9.0мм² (ЦВ = 0,5); 0.8: 12.0мм² (ЦВ = 0.67) |
|||||||||||
|
Положај |
3/2 порта |
|||||||||||
|
Нема потребе |
||||||||||||
|
Опсег притиска |
0-1.0мпа (0-145пси) |
|||||||||||
|
Подвргнут притисак |
1.5МПА (215ПСИ) |
|||||||||||
|
Пролазни притисак |
'-20-70 ℃ |
|||||||||||
|
Телесни материјал |
Алуминијумска легура |
|||||||||||
Превентивне мере
1) Контролни део је направљен од инжењерске пластике, а дозвољено је само ручни рад. Не користите утицај метала да бисте пребацили вентил.
2) М3Б, М3Ц, М3Д, М3ПМ, М3ПФ и М3ПП серија се аутоматски ресетују. М3И, М3ХС и М3ПЛ ручни вентили се ручно ресетују. Након притиска на М3ПЛ у положај благо, потребно је ротирати Ротари дугме за ресетовање.
3) обратите пажњу на повратни удар. Када било која спољна сила узрокује да се вентил преокрене, основни повратни ударац не сме бити већи од распона преокретаног удара наведеног у табели контролног удара, у противном ће нанети штету телу вентила.
4) М3Л једносмерни ваљак може да пређе само у једном правцу (ударање с десна на лево). Неважећи утицај у другом правцу (закривљено лево на десно).
5) Комбинација управљачке главе може се наручити одвојено.
