Можете бити сигурни да ћете купити 3-смерни механички контролни вентил серије С3 из наше фабрике и ми ћемо вам понудити најбољу услугу након продаје и благовремену испоруку. Оулеикаи (ОЛК) производи компактне и екстерно контролисане 3-смерне директног дејства. механички вентил серије С3. Одликује се флексибилним пребацивањем и може се инсталирати на више позиција. Инсталација је веома згодна и не захтева подмазивање уљем. Контролне главе су доступне у металним и пластичним материјалима, а метални материјал (С3Ц, С3Д, С3И, С3Р, С3Л) нуди дужи и поузданији век трајања. Комбинације контролне главе за механички вентил могу се наручити одвојено од ОУЛЕИКАИ фабрике у Кини

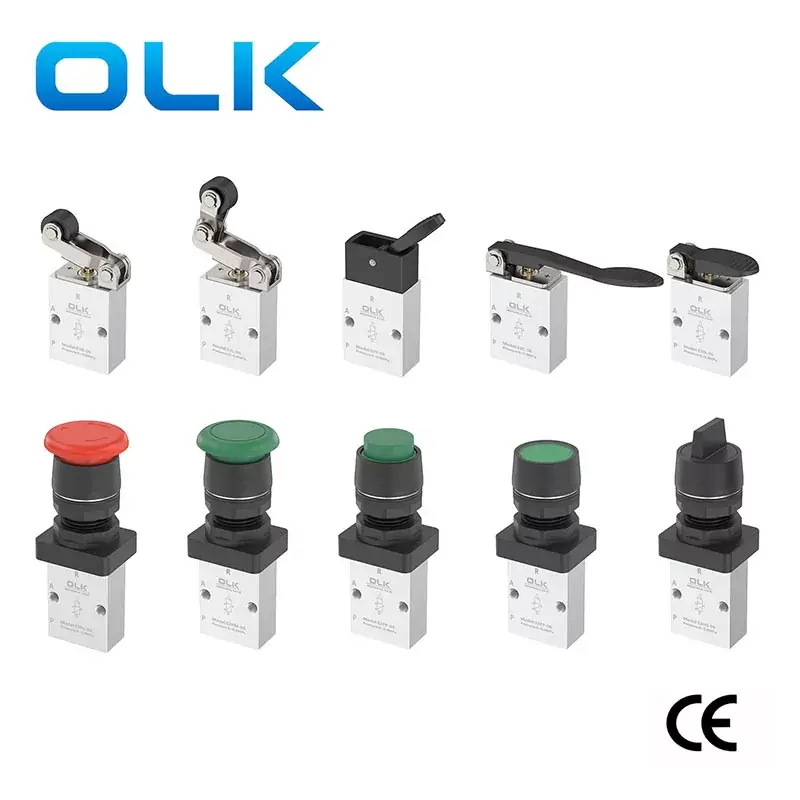

ОУЛЕИКАИ ФЛЕКСИБИЛНИ ПРЕКИДАЧИ 3 СЕРИЈА Механички контролни вентил са дугметом 3 пута Карактеристике производа
СИМБОЛ:

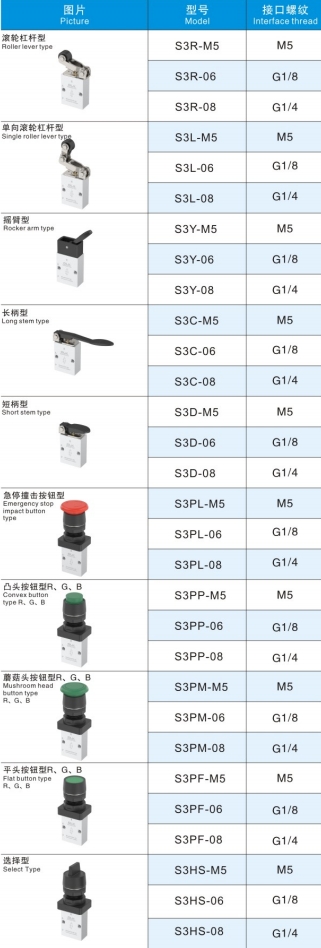

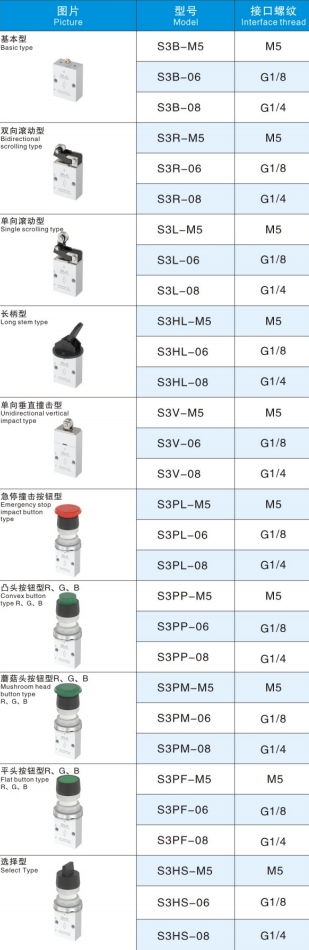

| Шифра за наручивање |
|||
| С3 | ПМ | 06 | R |
| СЕРИЕС | КОД | ПОРТ СИЗЕ | БУТТОН ЦОЛОР |
| С3 Сериес 2 положај 3 начин | Б: Основни тип (М5Б) |
100:06:Г1/8 | ПЛ:РЕД |
|
|

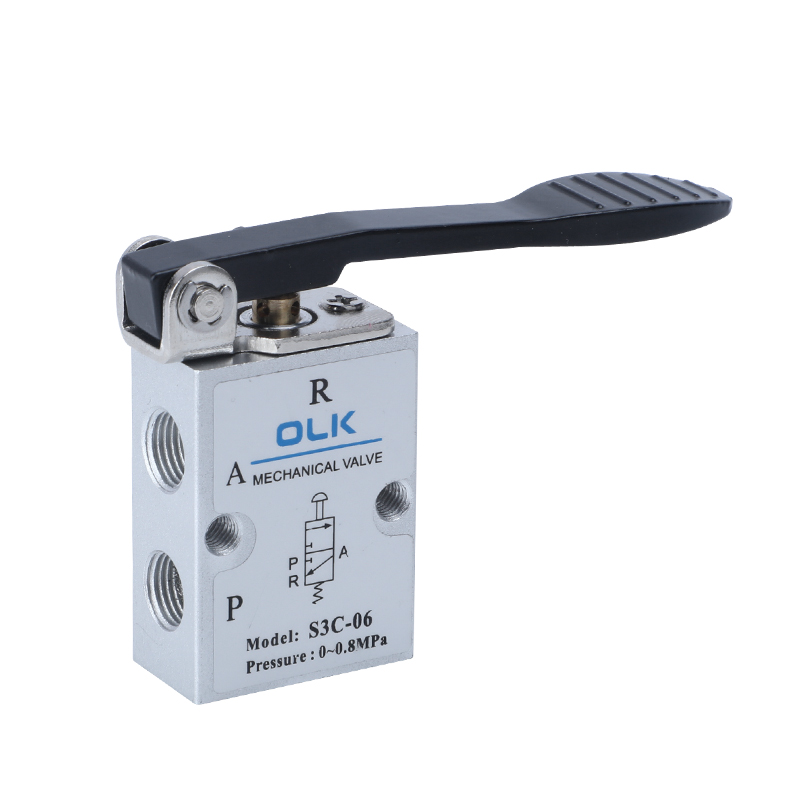

Ц: Тип дуге ручке (М5Ц) |
200:06:Г1/8 | ПП/ПФ/ПМ/ХС:ЦРВЕНА,ЗЕЛЕНА,ЦРНА |
|
|

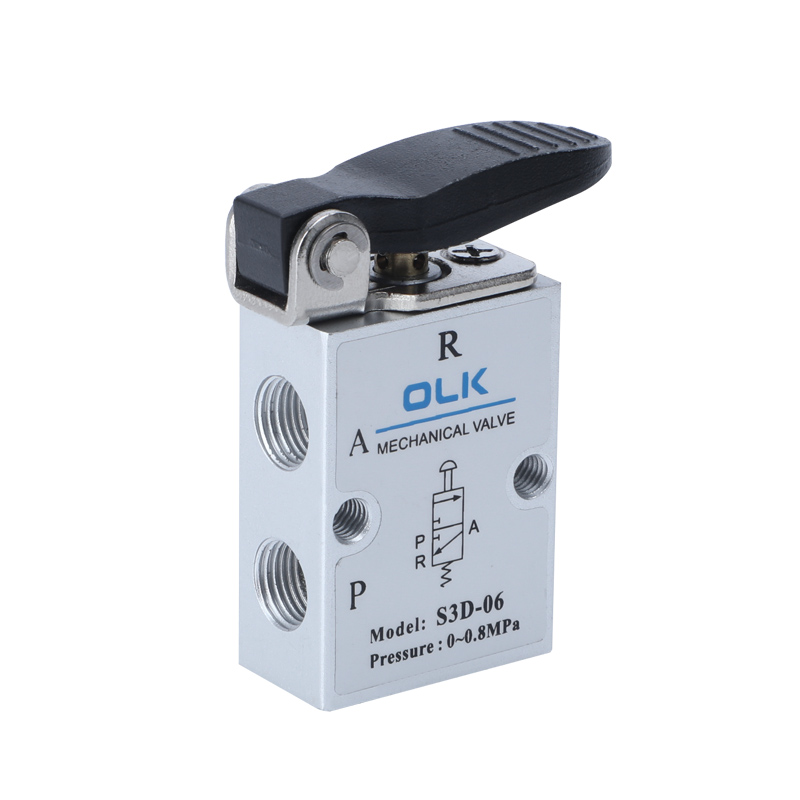

Д: Тип кратке ручке (М5Д) |
200:08:Г1/4 |
|
|
|
И: Тип преклопне руке (М5И) |
|
|
|
|

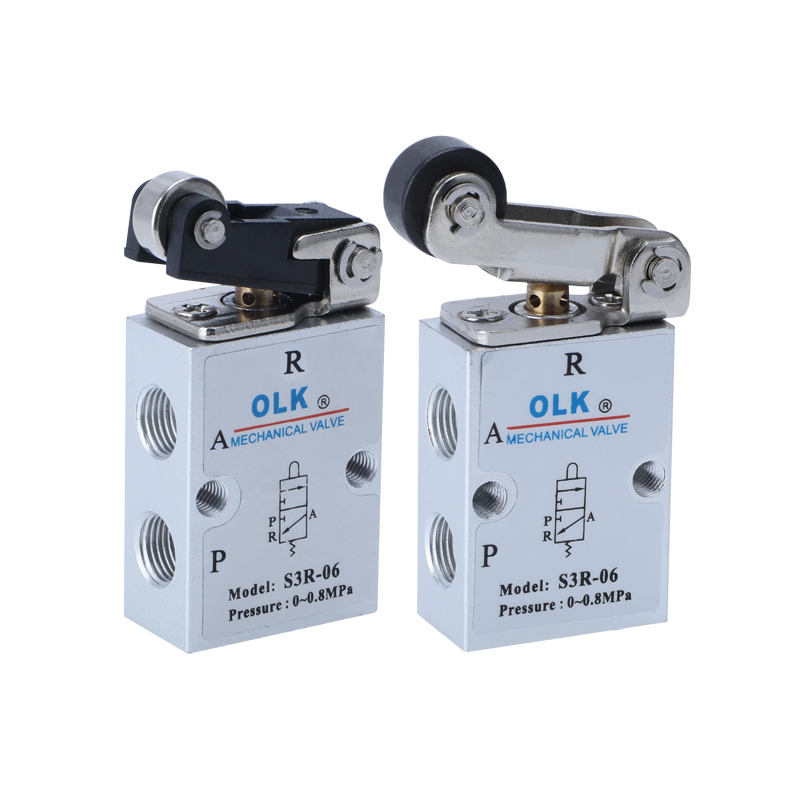

Р: Тип ваљкасте полуге (М5Р) |
|
|
|
|

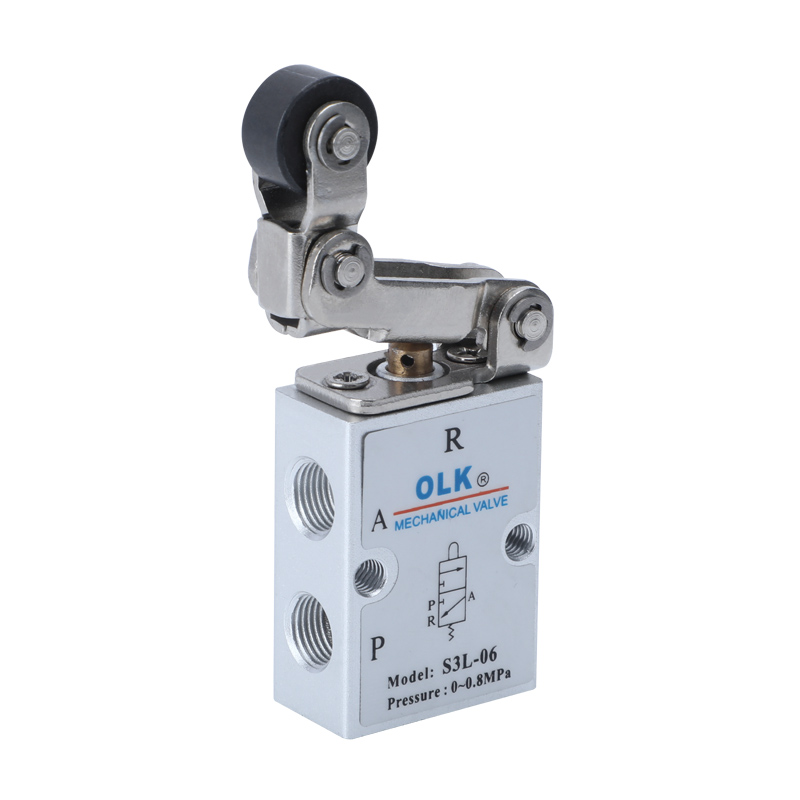

Л: Тип једносмерне ваљкасте полуге (М5Л) |
|
|
|
|
ПЛ: Тип дугмета за хитно заустављање (М5ПЛ) |
|
|
|
|
ПП: Тип дугмета са подигнутом главом (М5ПП) |
|
|
|
|
ПФ: Тип дугмета са равном главом (М5ПФ) |
|
|
|
|
ПМ: Тип дугмета на глави печурке (М5ПМ) |
|
|
|
|
ХС: Тип селектора (М5ХС) |
|
|

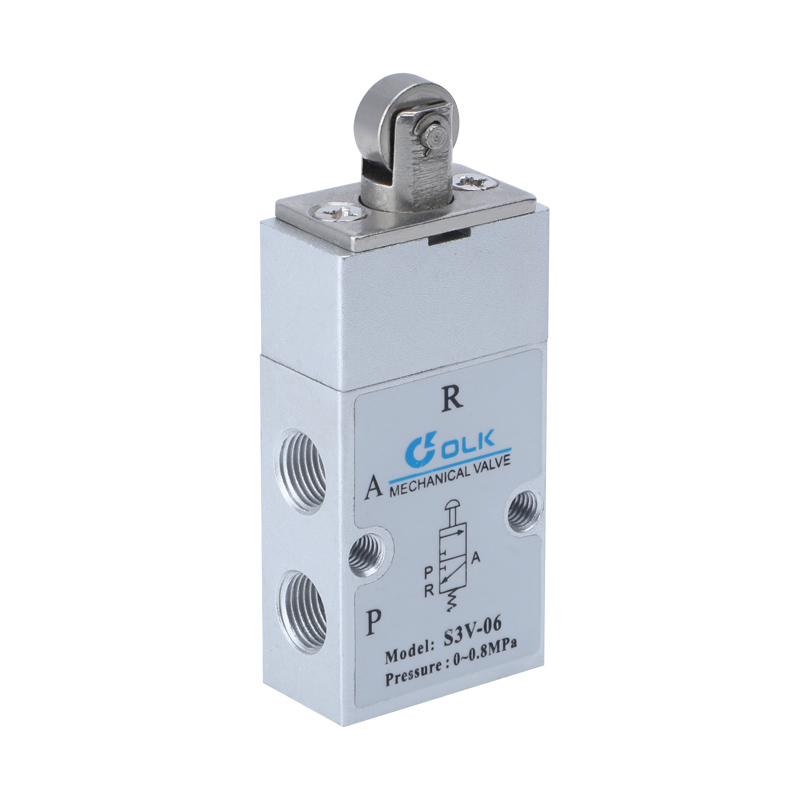

1. С3Б, С3Р, С3Л, С3В серије захтевају спољну силу коју пружају спољни механизми за пребацивање, погодни за детекцију положаја или прекидаче хода.
2. С3ПФ, С3ПМ, С3ПП, С3ПЛ, С3И, С3ХС, С3Ц, С3Д серије се ручно управљају, са различитим структурним облицима контролних глава за погодну употребу у различитим условима.
3. Структура глобус вентила са одличним заптивачем, флексибилним пребацивањем и без потребе за подмазивањем уљем.
4. Једноставна инсталација са више позиција за монтажу.
5. Контролне главе серије С3Ц, С3Д, С3И, С3Р, С3Л су направљене од металног материјала, што обезбеђује дуг животни век и већу поузданост.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
Спољашња директна глума |
|
Пречник порта |
05:М5,06:Г1/8,08:Г1/4 |
|
број позиција |
Два положаја тросмерни |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0∼0.8(0~114) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Површина попречног пресека мм² (ЦВ вредност) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Материјал тела |
легура алуминијума |
1) Управљачки део је направљен од инжењерске пластике и дозвољено је руковање само ручно. Забрањено је користити метални удар за пребацивање вентила.
2) С3Б, С3Ц, С3Д, С3ПМ, С3ПФ, С3ПП серије се аутоматски ресетују. С3И, С3ХС, С3ПЛ ручни вентили се ручно ресетују. Након што притиснете М3ПЛ у положај, окретно дугме се мора заротирати да би се ресетовао.
3) Обратите пажњу на ход пребацивања. Када било која спољна сила проузрокује пребацивање вентила, основни ход пребацивања не сме да пређе опсег преклопног хода који је наведен у табели контролног хода, у супротном може изазвати оштећење тела вентила.
4) С3Л једносмерни ваљкасти вентил може се пребацити само у једном смеру (од десног до левог удара). Утицај у другом правцу (с лева на десно) је неефикасан.
5) Комбинације контролних глава могу се наручити посебно.
