АИРТАЦ ТИП М5 серија 5/2-краки механички вентил са дугмадима произведен од стране пнеуматске компаније ОЛК. Механички вентил М5 је структура клизног стуба. Издувни отвори који се налазе на телу вентила. М5 вентил са дугметом ће лакше инсталирати пригушивач ради смањења буке и загађења .Механички контролни вентил серије М5 5 пута, док М5-210 нуди навоје Г1/8 и Г1/4 интерфејса.
симбол:
Шифра за наручивање
М5
ПМ
210
06
R
Тип дугмета
Код
ПОРТ СИЗЕ
Боја дугмета
М5:М тип
Б: Основни тип (М5Б)
Једна контрола серије 110:110
100:06:Г/18
ПЛ:РЕД
Ц: Тип дуге ручке (М5Ц)
Једна контрола серије 210:210
200:06:Г1/8
ПП/ПФ/ПМ/ХС:ЦРВЕНА,ЗЕЛЕНА,ЦРНА
Д: Тип кратке ручке (М5Д)
200:08Г1/4
Р: Тип ваљкасте полуге (М5Р)
Л: Тип једносмерне ваљкасте полуге (М5Л)
И: Тип преклопне руке (М5И)
ПМ: Тип дугмета на глави печурке (М5ПМ)
ПП: Тип дугмета са подигнутом главом (М5ПП)
ПФ: Тип дугмета са равном главом (М5ПФ)
ПЛ: Тип дугмета за хитно заустављање (М5ПЛ)
ХС: Тип селектора (М5ХС)

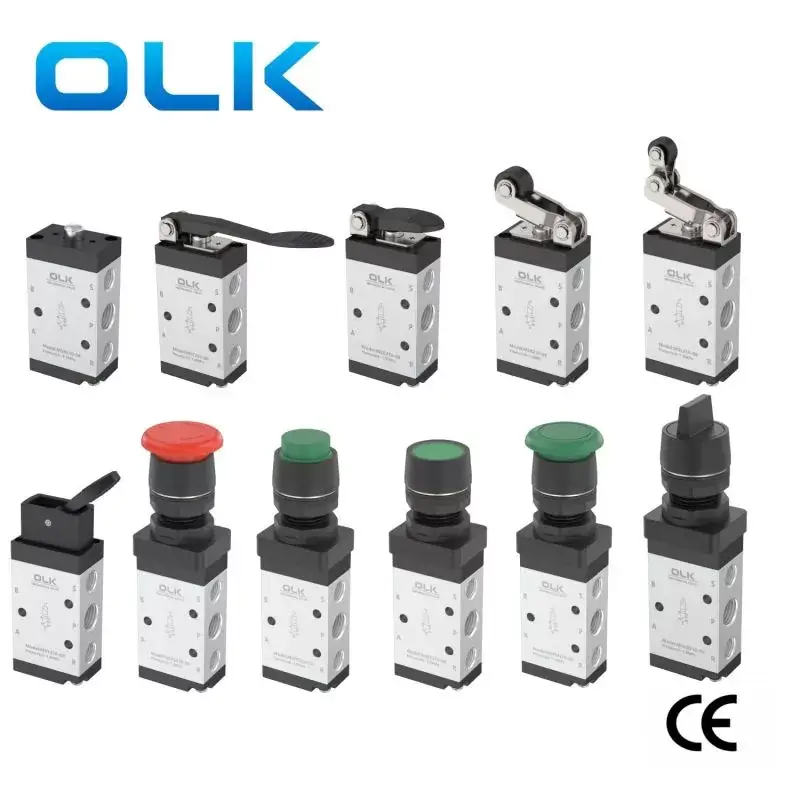

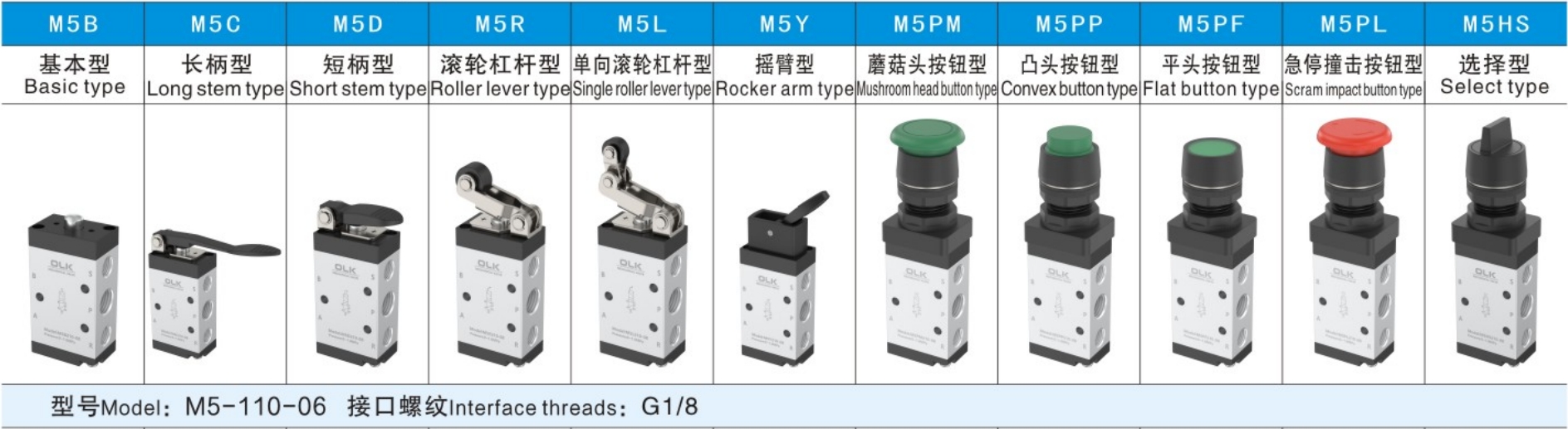

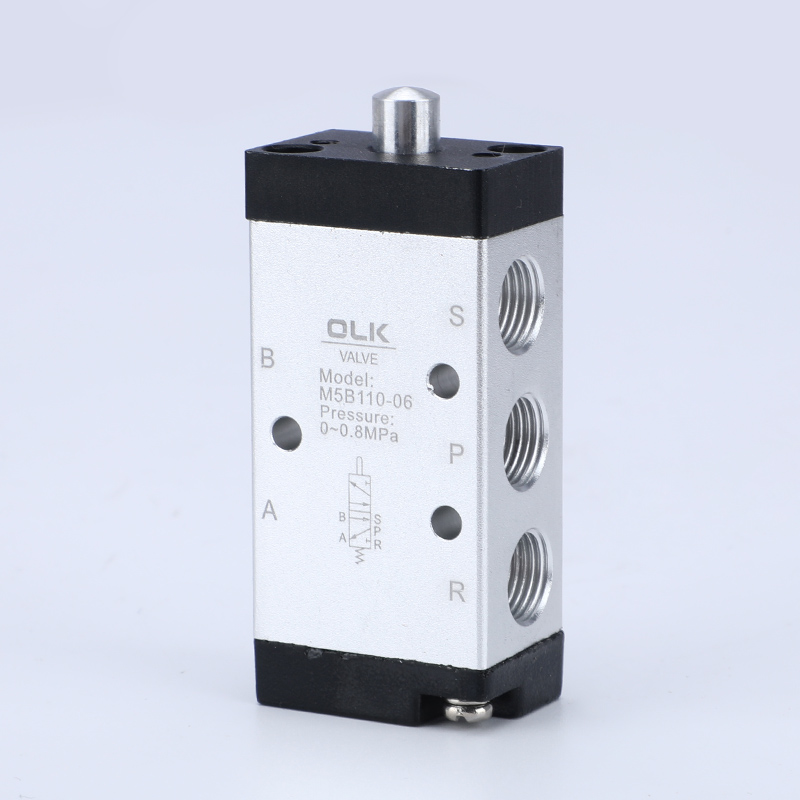

- Основни тип (М5Б)

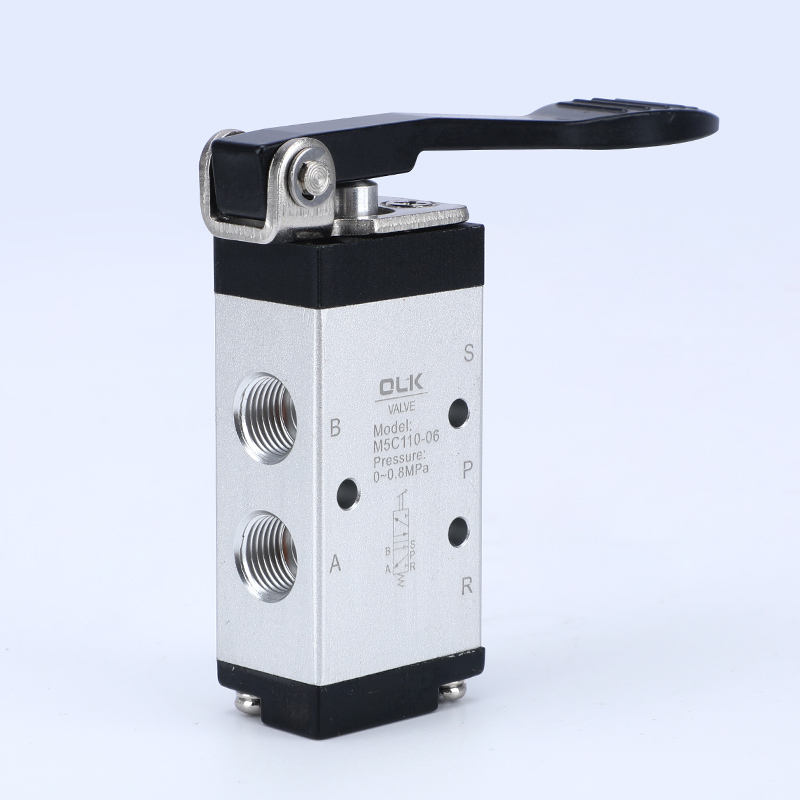

- Тип дуге ручке (М5Ц)

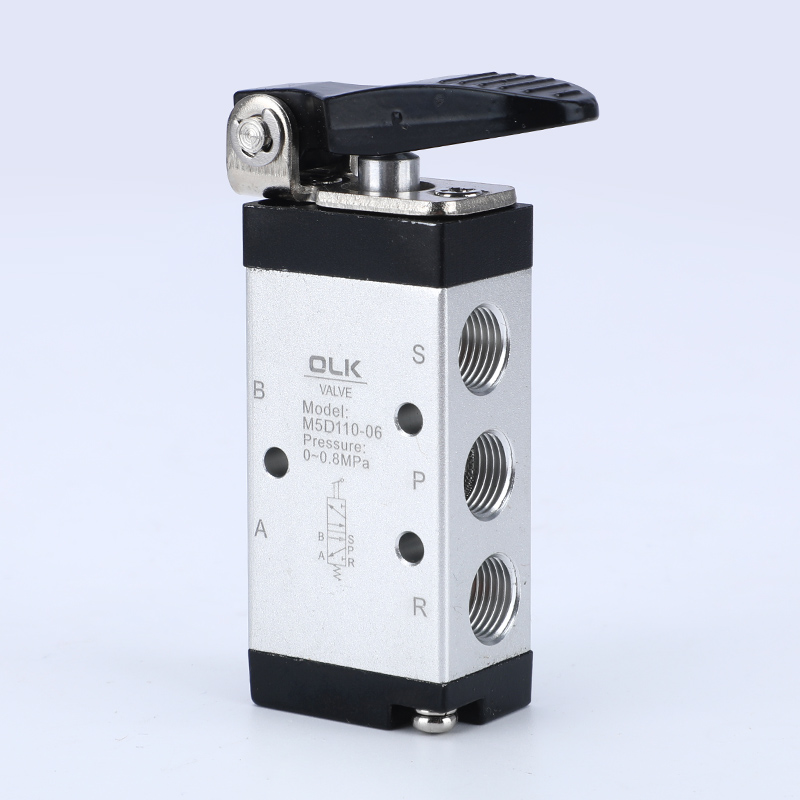

- Тип кратке ручке (М5Д)

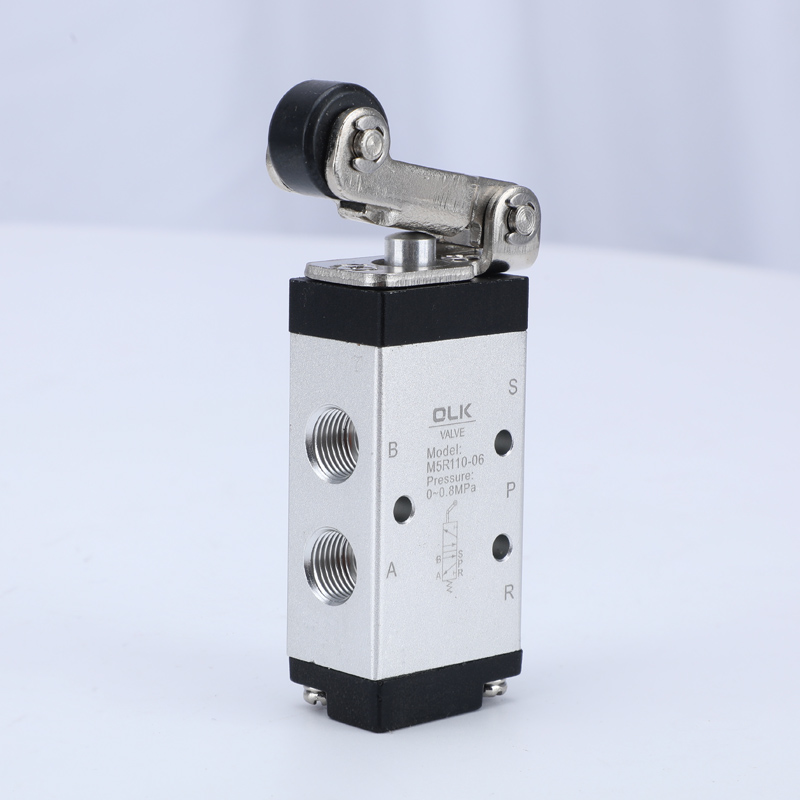

- Тип ваљкасте полуге (М5Р)

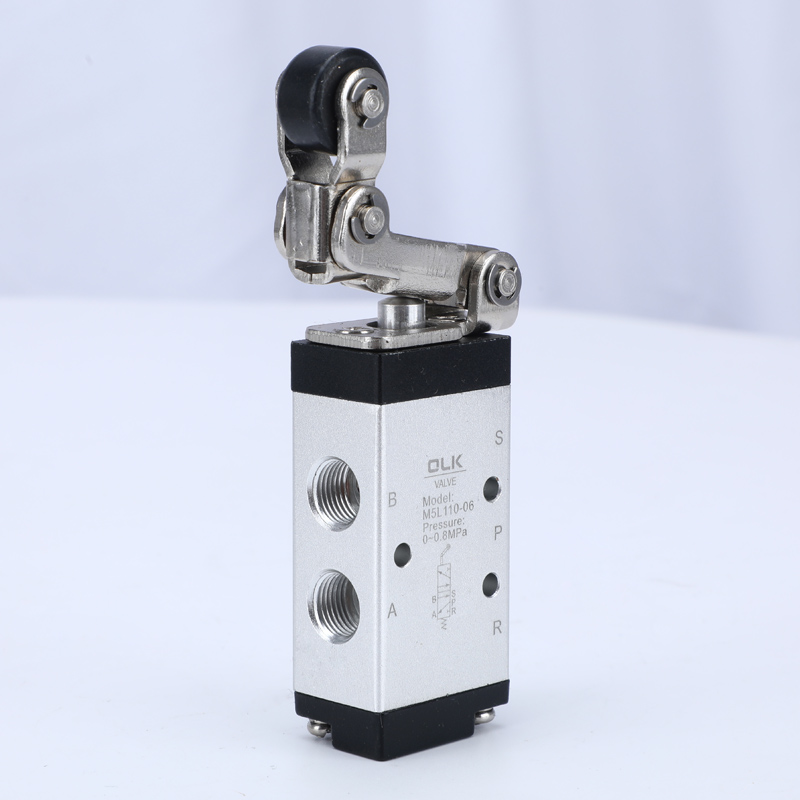

- Тип једносмерне ваљкасте полуге (М5Л)

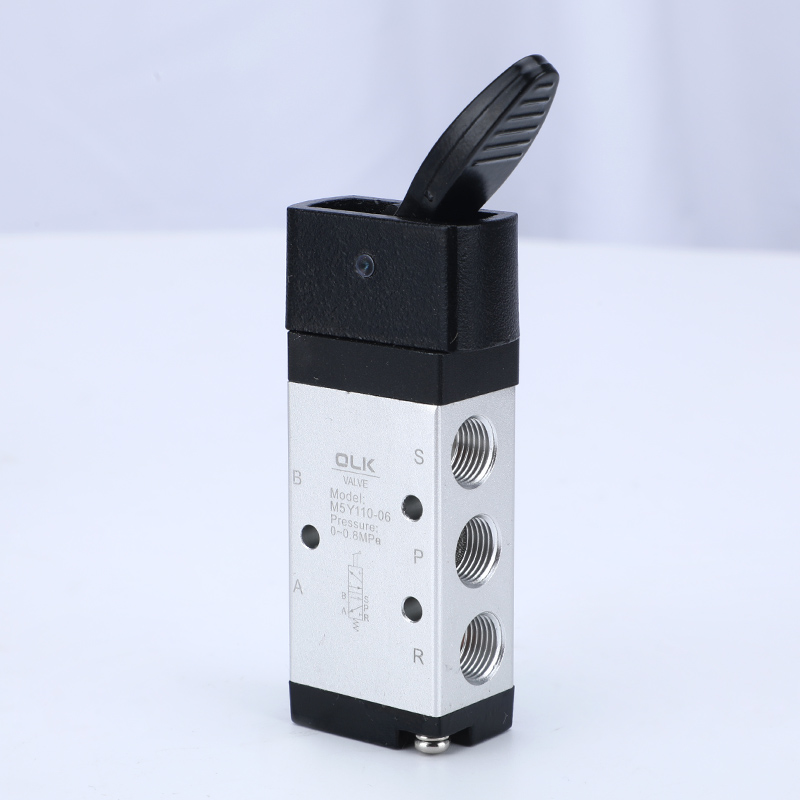

- Тип клацкалице (М5И)

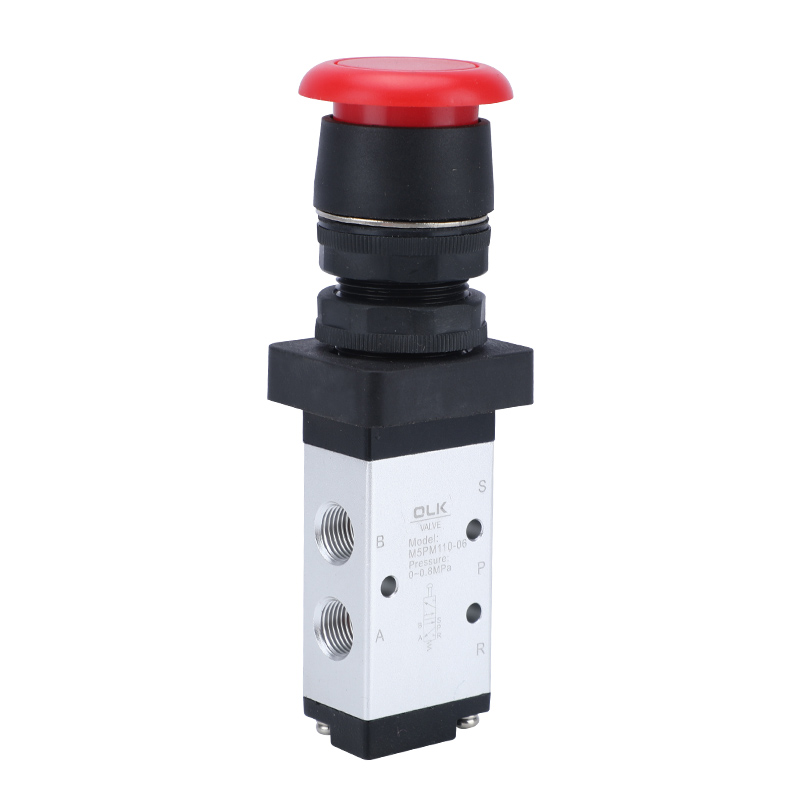

- Тип дугмета на глави печурке (М5ПМ)

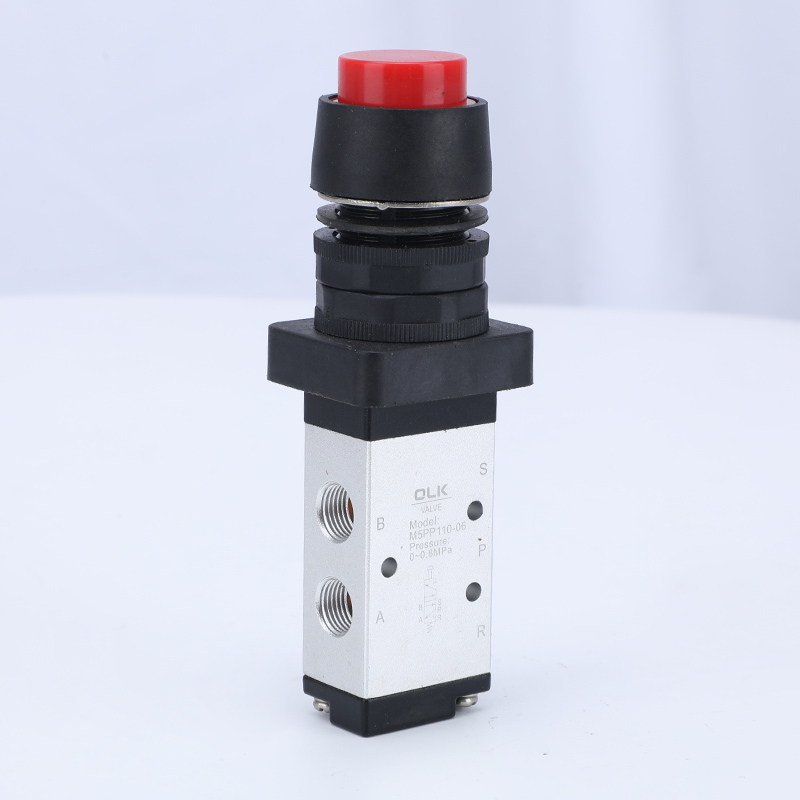

- Тип дугмета са подигнутом главом (М5ПП)

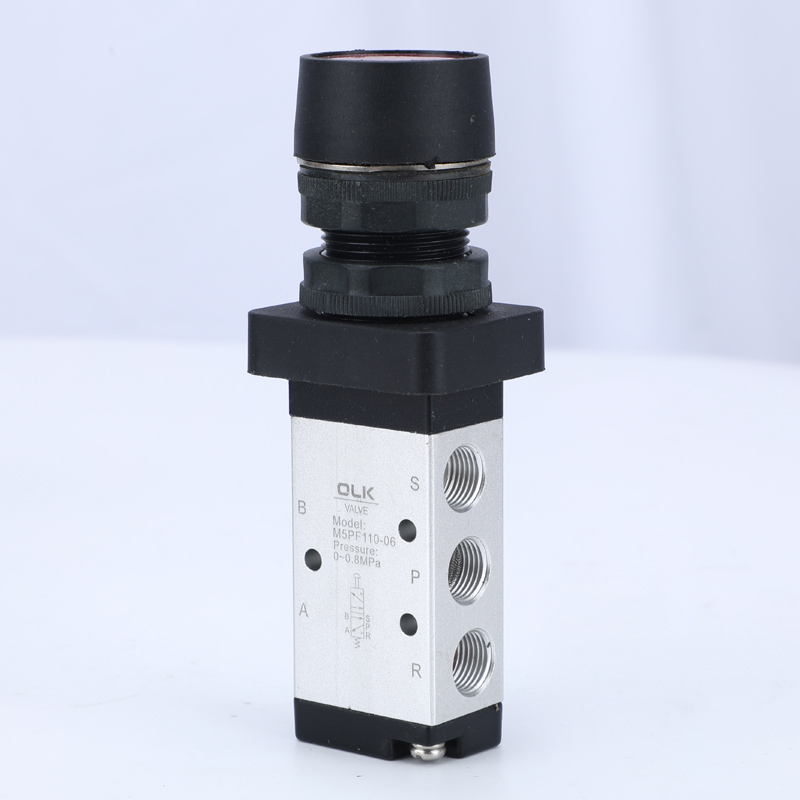

- Тип дугмета са равном главом (М5ПФ)
- Тип дугмета за хитно заустављање (М5ПЛ)

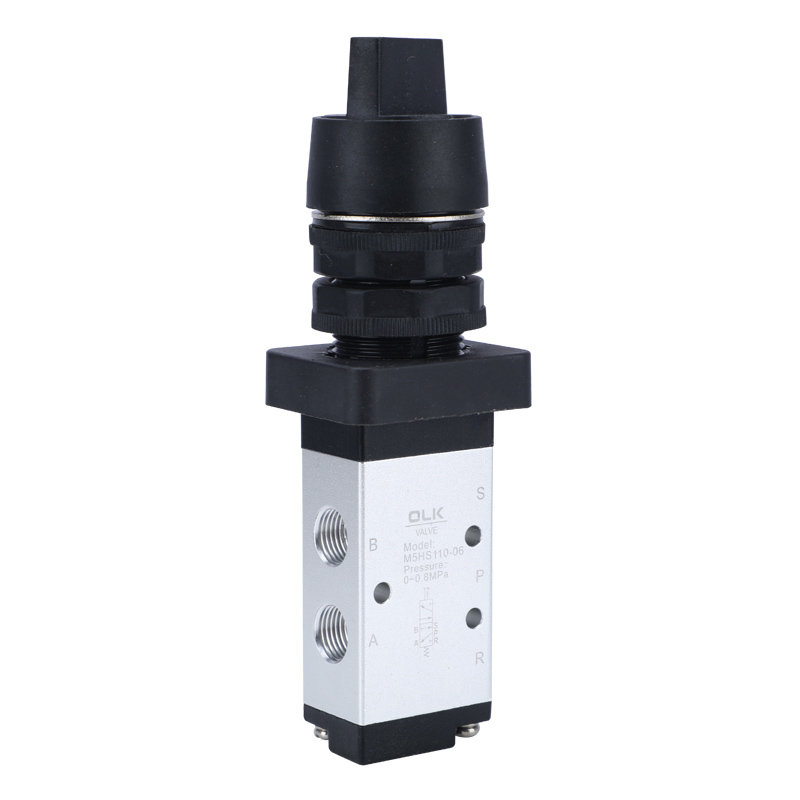

- Тип бирача (М5ХС)
За типове ПМ, ПП и ПФ постоје три боје дугмади које можете изабрати: црвена, зелена и црна.
1. Издувни отвори се налазе на телу, олакшавајући уградњу пригушивача за смањење буке и загађења.
2. М5Б, М5Р, М5Л серије захтевају спољне силе за пребацивање, обезбеђене спољним механизмима, погодним за детекцију положаја или прекидаче хода.
3. М5Ц,М5Д, М5И,М5ПФ,М5ПМ,М5ПП,М5ПЛ,М5ХС серијама се ручно управља са различитим структуралним контролним главама ради погодности под различитим условима.

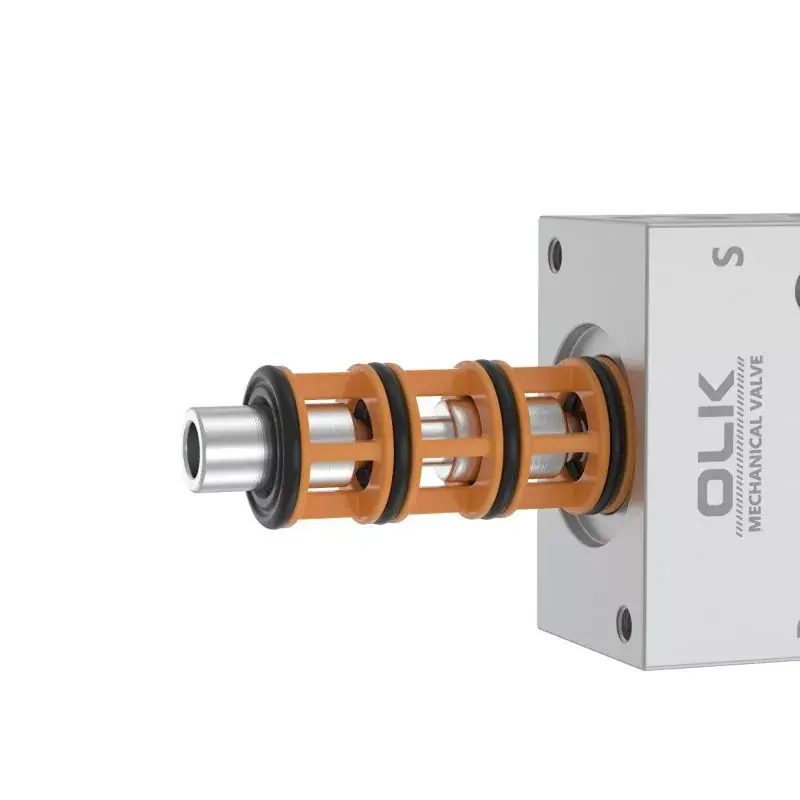

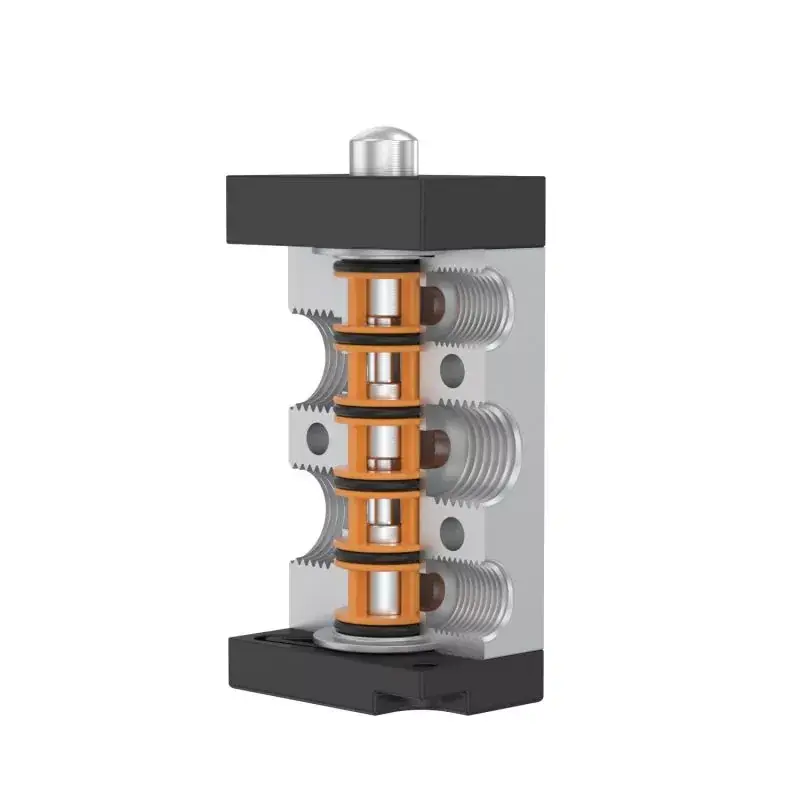

4. Структура клизног стуба, контролна сила на коју радни притисак не утиче (тј. нема ефекта повратног притиска), заптивка унутрашњег прстена за добро заптивање, флексибилно пребацивање.
5. Нема потребе за подмазивањем уљем.
6. Вишеструке инсталације за једноставну употребу.
7. Контролне главе серије М5Ц, М5Д, М5И, М5Р, М5Л су направљене од метала, обезбеђујући дуг животни век и већу поузданост и стабилност.
|
радни медиј |
Ваздух (филтриран кроз филтер преко 40 μм) |
|
Акција |
Спољашња директна глума |
|
Пречник порта |
05:М5,06:Г1/8,08:Г1/4 |
|
број позиција |
2 позиција 5 начин |
|
подмазивање |
непотребно |
|
Опсег радног притиска МПа (пси) |
0∼1.0(~145) |
|
Гарантована отпорност на притисак |
1,5 МПа (215 пси) |
|
Радна температура °Ц |
-20∼70 |
|
Површина попречног пресека мм² (ЦВ вредност) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Материјал тела |
легура алуминијума |
Превентивне мере
1) Управљачки део је направљен од инжењерске пластике и дозвољен је само ручни рад. Немојте користити метални удар за пребацивање вентила.
2) Серија М5Б, М5Ц, М5Д, М5ПМ, М5ПФ и М5ПП се аутоматски ресетује. Ручни вентили М5И, М5ХС и М5ПЛ се ручно ресетују. Након притискања М5ПЛ у положај блага, окретно дугме треба да се окрене да би се ресетовао.
3) Обратите пажњу на ход уназад. Када било која спољна сила проузрокује да се вентил окрене уназад, основни ход уназад не би требало да пређе опсег хода уназад који је наведен у табели контролног хода, иначе ће изазвати оштећење тела вентила.
4) Једносмерни ваљкасти вентил М5Л може да се пребаци само у једном смеру (удара с десна на лево). Неважећи удар у другом правцу (закривљено лево на десно).
5) Комбинација контролне главе може се наручити засебно.
