Разлика између три типа вентила од 5/3Соленоидни вентили

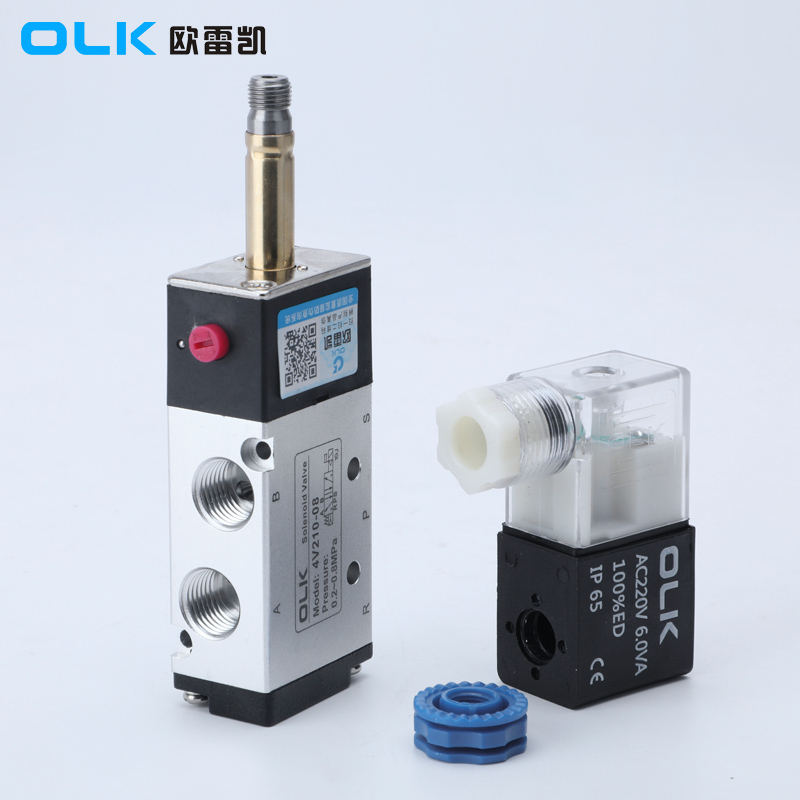

Приликом наручивања 5/3соленоидни вентили, осим једноструког и двоструког електричног управљања, постоје три конфигурације: Ц (двоструки соленоид 5/3 смјера затвореног центра), Е (двоструки соленоид 5/3 смјера издувног центра) и П (двоструки соленоид 5/3 смјера центра притиска).
| 5/3 начинсоленоидни вентилсимбол | Шифра за наручивање |
|
|
 |

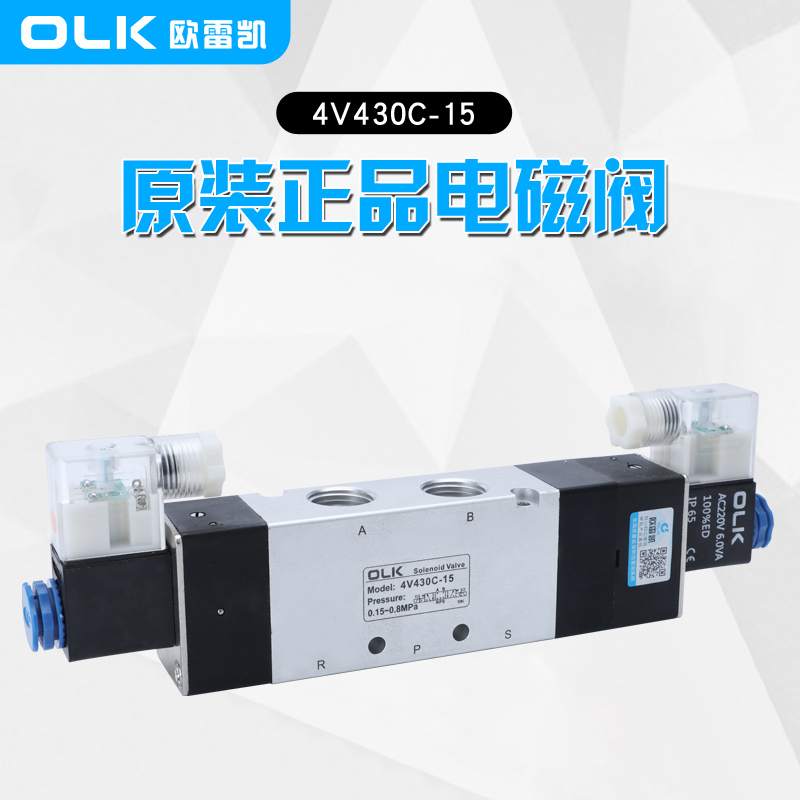

4В130Ц-М5/06 4В230Ц-06/08 4В330Ц-08/10 4В430Ц-15 |
Двоструки соленоид 5/3 начин затворен центар |
5/3 вентил у нормално затвореном положају. |
 |
4В130Е-М5/06 4В230Е-06/08 4В330Е-08/10 4В430Е-15 |
आपत्कालीन थांबे |
5/3 вентил у нормално отвореном положају. |
 |
4В130П-М5/06 4В330Е-08/10 4В330Е-08/10 4В430П-15 |
Двоструки соленоид 5/3-путни центар притиска |
5/3 вентил у издувном положају. |
Притисак на прикључку П (притисак напајања):
Ово се односи на притисак на улазном порту соленоидног вентила (обично означен као П). Овај притисак је покретачка сила за контролу протока течности када се вентил отвара или затвара.
У конфигурацији центра притиска, притисак на улазном порту (П) је већи него на другим прикључцима (као што су А или Б), а контролни систем усмерава овај притисак у одговарајући канал.
Средњи положај издувних гасова:
Ово описује стањесоленоидни вентилкада је у средњем положају. За троположајне електромагнетне вентиле, када је калем у средњем положају, сви прикључци (као што су П, А и Б) могу бити међусобно повезани, или специфични прикључци могу формирати пут цурења.
У типичној издувној конфигурацији средњег положаја, притисак из портова А или Б може се вратити у издувни отвор (обично означен Р или Т), ослобађајући притисак. Овај дизајн се користи у неким апликацијама како би се спречило прекомерно повећање притиска у систему када није присутан контролни сигнал.
Затворени центар:
У затвореној централној конфигурацији, сви прикључци електромагнетног вентила су запечаћени када су у средњем положају, што значи да течност не може да тече кроз било који отвор.
Овај дизајн се обично користи у ситуацијама када је потребно одржати притисак или спречити нежељени проток течности када је систем у средњем положају.
резиме:
Центар притиска: Односи се на притисак примењен насоленоидни вентилулаз.
Издувни центар: Описује стање у коме се течност може исцрпљивати из једног или више отвора у средњем положају.
Затворени центар: Описује стање у коме су сви прикључци запечаћени, спречавајући проток течности у средњем положају.
Vizuális teljesítmény
Више опција средњег положаја:
5/3 електромагнетни вентил има три радна положаја, са средњим положајем који се може конфигурисати за различита стања (као што је притисак, издув или затворен).
Средњи положај 5/3 електромагнетног вентила се може користити за ублажавање удара на цилиндар при промени смера. На пример, избор средњег положаја типа издувних гасова може омогућити делимично ослобађање притиска приликом промене смера, избегавајући ударе услед наглог заустављања или покретања, чиме се продужава животни век опреме.
Побољшана безбедност и контрола:
5/3 електромагнетни вентил може изабрати да одржава притисак или издувни притисак у средњем положају, обезбеђујући заштиту у безбедносно критичним апликацијама од ненамерних радњи. На пример, у случају нестанка струје или губитка контролног сигнала, избор одговарајуће средње позиције може заштитити опрему и особље.
5/2 електромагнетни вентил, када изгуби сигнал, може се вратити само у првобитни положај и не може понудити сличну заштиту.
Спречавање удара цилиндара:
Средњи положај 5/3 електромагнетног вентила се може користити за ублажавање удара на цилиндар при промени смера. На пример, избор средњег положаја типа издувних гасова може омогућити делимично ослобађање притиска приликом промене смера, избегавајући ударе услед наглог заустављања или покретања, чиме се продужава животни век опреме.
А 5/2соленоидни вентилнедостаје ова функција, јер може само брзо да прелази између два правца, што у неким случајевима може изазвати удар и хабање опреме.
Закључак:
5/3 електромагнетни вентил нуди значајне предности у флексибилности, сигурности, ублажавању удара и сложеној контроли у поређењу са 5/2 електромагнетним вентилом. Ово га чини веома вредним у апликацијама које захтевају више режима рада, побољшану безбедност и смањен утицај опреме. У међувремену, 5/2 соленоидни вентил, са својом једноставнијом структуром и нижом ценом, обично се користи у системима где није потребна сложена контрола.
