Brand:
OLKSeries:
VF3130/VF3230/VF3330/VF3430/VF3530Port size:
RC1/4Position:

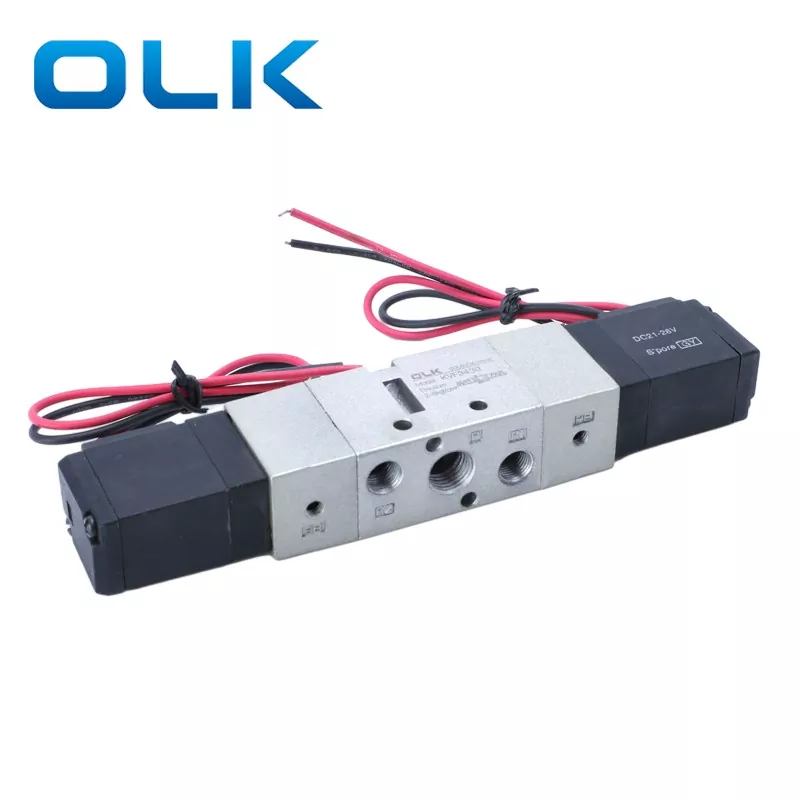

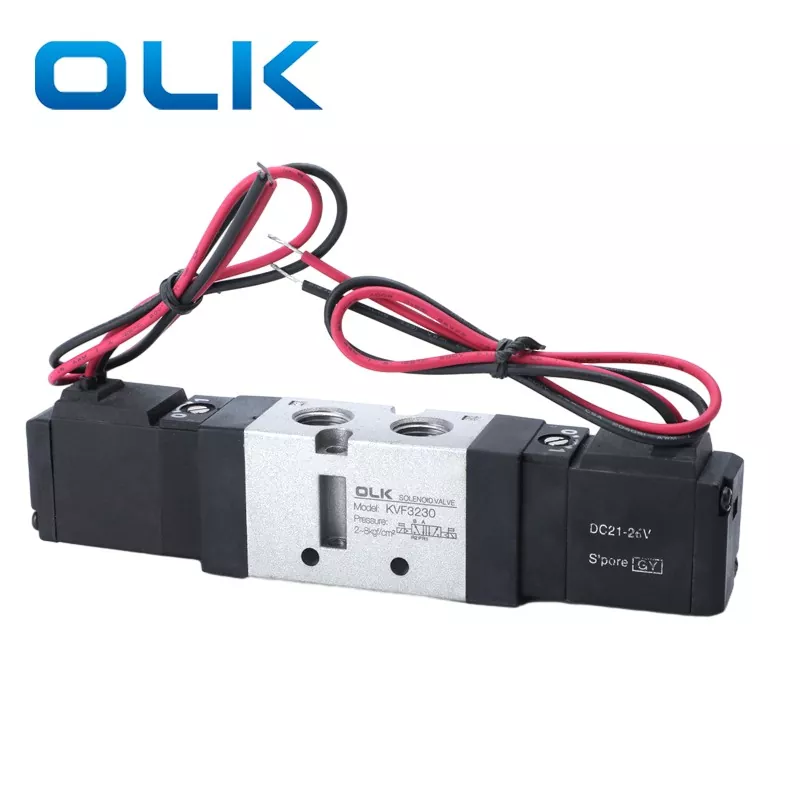

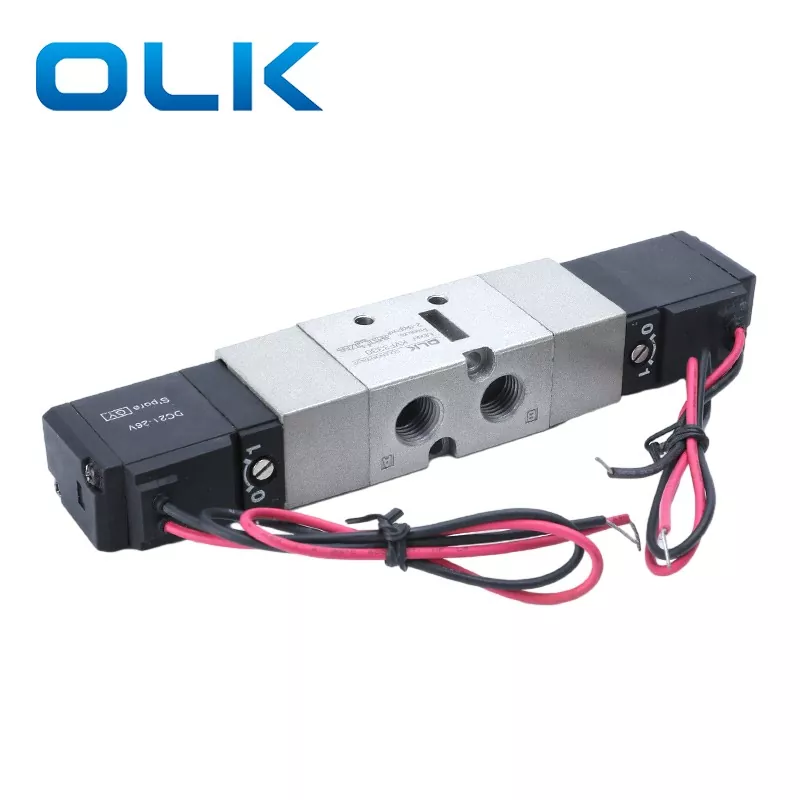

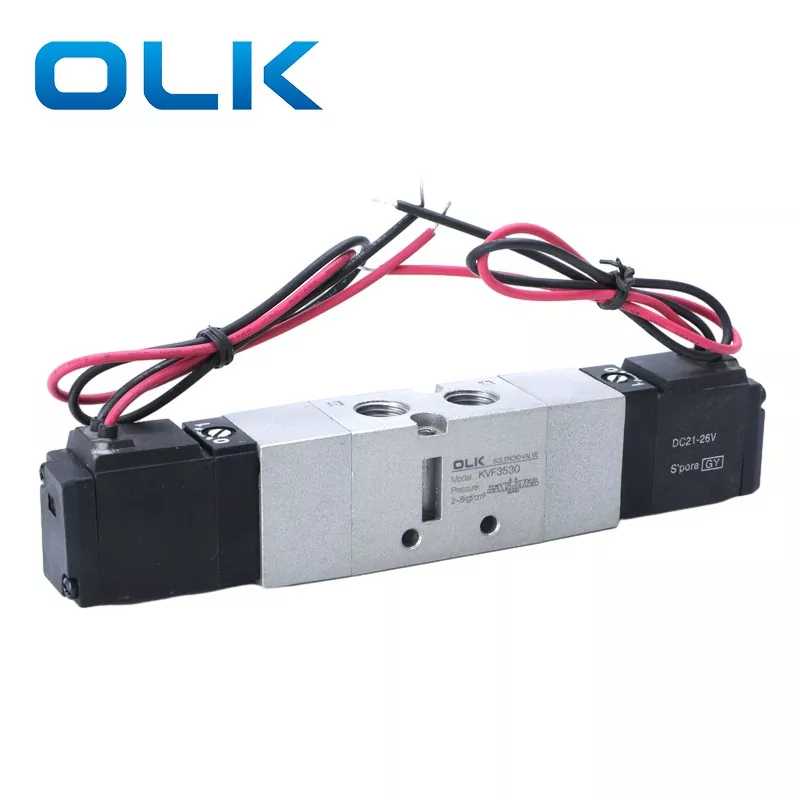

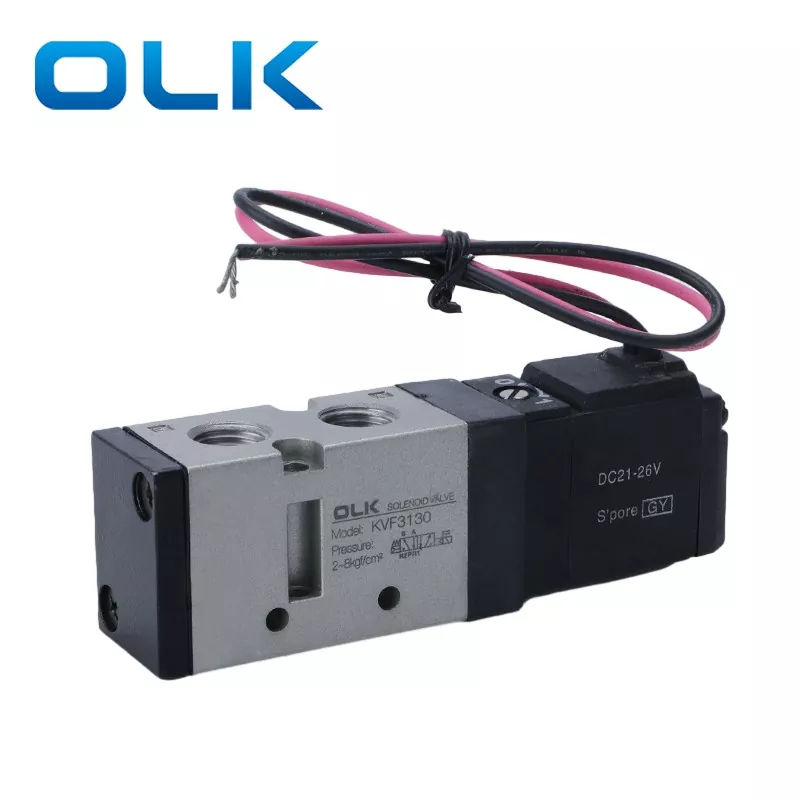

2 position 5 way/3 position 5 wayИнтерни пилот ВФ3000 електромагнетни вентил 2 положаја 5 смера и 3 положаја 5 смера Директан тип цеви
Отвор калема користи посебан процес обраде за ниско трење, низак почетни притисак и дужи радни век. Велика величина отвора обезбеђује већи проток ваздуха, погодан за погон средњих до великих цилиндара или више покретача.
Модуларни дизајн омогућава монтажу на више вентила, централизовано снабдевање ваздухом и редуковане цевоводе. Магнетни вентил серије ДС/ВФ 3000 и 5000 се широко користи у пнеуматским контролним системима високог протока за аутоматизоване производне линије и индустријске машине.
· Висок проток
· Цевоводи / Модуларни / Уштеда простора
· Индустријска издржљивост
|
Код за наручивање |
||||||
|
ВФ3 |
130 |
_ |
4 |
G |
B |
02 |
|
Модел |
тип вентила |
|
напон |
врста линије |
манул |
величина порта |
|
ВФ3000 електромагнетни вентил |
130: један соленоид 5/2 смјер |
|
3:110ВАЦ |
Г: тип линије |
|
02:ПТ1/4 |
|
|
230: дупли соленоид влаве 5/2 начин |
|
4:220ВАЦ |
Д:Дин тип |
|
|
|
|
330Ц: дупли соленоид влаве5/3ваи затворени центар |
|
5:24ВДЦ |
ДЗ:ДЗ са светлом |
|
|
|
|
430Е: дупли соленоид влаве5/3ваи издувни центар |
|
6:12ВДЦ |
|
|
|
|
|
530П: дупли електромагнетни вентил 5/3 центар притиска |
|
|
|
|
|
|
Заједничке спецификације |
|
|
Радни медиј |
Ваздух |
|
Температура буђења |
0-50℃ |
|
Подмазивање |
Нема потребе |
|
Мануал Оверриде |
Тип закључавања одвијачем |
|
Отпорност на ударце/вибрације |
30Г/5Г (8,3--2000Хз) |
|
Енцлосуре |
Отпоран на прашину |
|
Модел |
положај |
калем |
кгф/цм²(Мпа) |
Време одговора (мс) |
Макс. Радна фреквенција |
величина порта |
Ефективна површина попречног пресека мм² (ЦВ) |
кгф |
|
ВФ3130-□△Б-02 |
2 позиција |
појединачна акција |
1,5～9(0,15～0,8) |
≤30 мс |
5 |
ПТ1/4 |
17,1(0,95) |
0.21 |
|
ВФ3230-□△Б-02 |
2 позиција |
двоструко дејство |
1~9(0,1~0,9) |
≤30 мс |
5 |
ПТ1/4 |
17,1(0,95) |
0.29 |
|
ВФ3330-□△Б-02 |
3 позиција |
двоструки соленоид влаве5/3ваи затворени центар |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ1/4 |
13,5(0,75) |
0.42 |
|
ВФ3430-□△Б-02 |
3 позиција |
дупли соленоид влаве5/3ваи издувни центар |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ1/4 |
17,1(0,95) |
0.42 |
|
ВФ3530-□△Б-02 |
3 позиција |
двоструки електромагнетни вентил 5/3-краки центар притиска |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ1/4 |
16,2(0,9) |
0.42 |
Који модел може заменити ДС3000/ВФ3000?
ДС3000 може да замени ТПЦ у Кореји са истом функцијом, а ВФ 3000 може да замени СМЦ у Јапану са истом функцијом
Колики је пречник млазнице 5-смерног електромагнетног вентила ДС3000/ВФ3000?
ДС3000/ВФ3000 Отвор навоја је ПТ1/4
