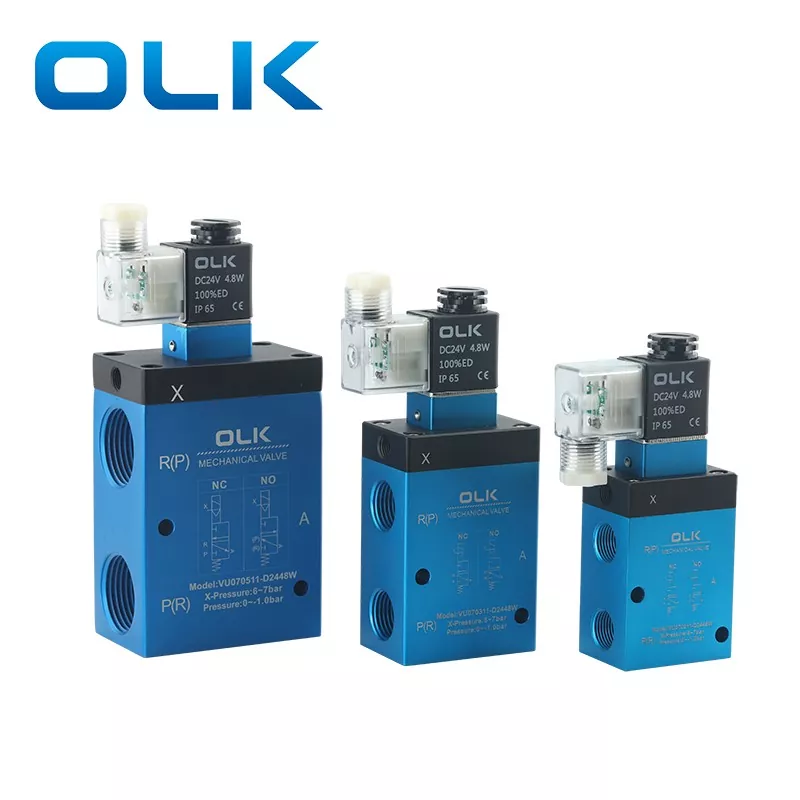

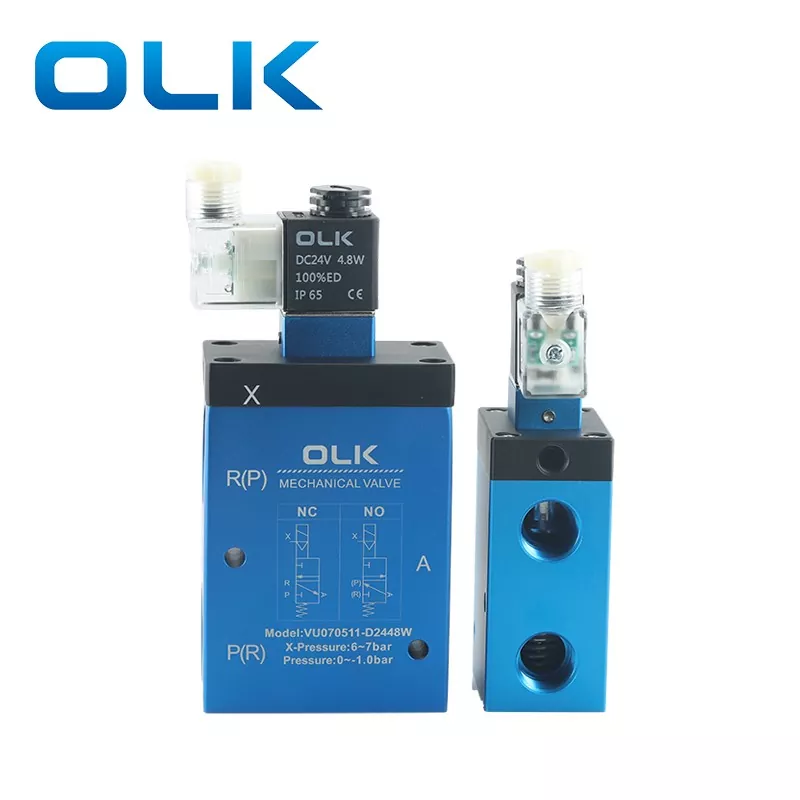

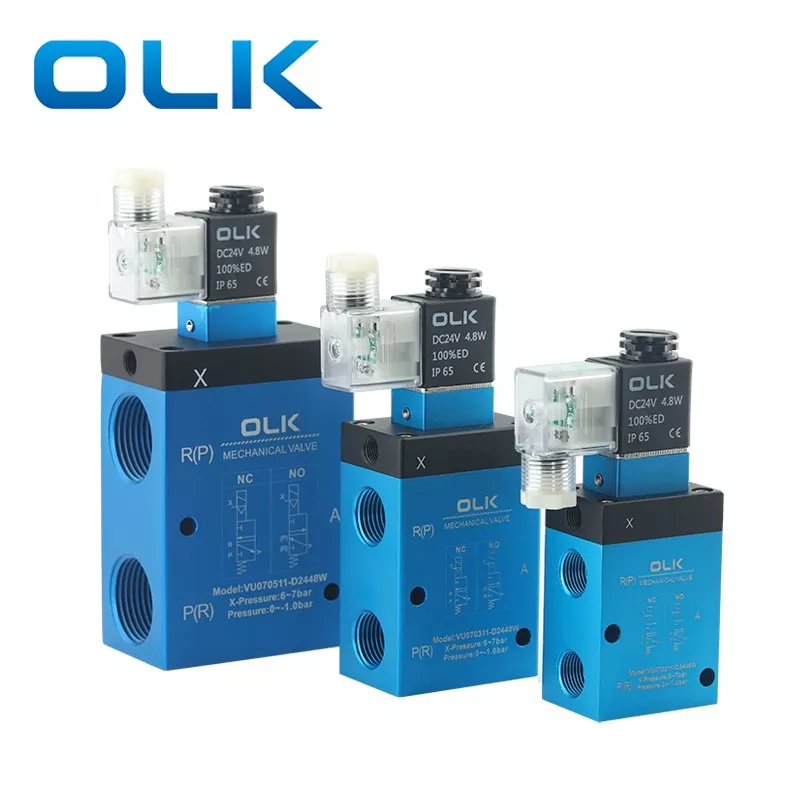

ВУ07 вакуумски вентил за вакуум соленоид 3 који је доступан са унутрашњим или спољним пилот контролом. Тело вентила је направљено од алуминијумске легуре са плавом бојом и дизајниран је великом количином капацитета високог протока.
Погодан је за рад под вакуумом (-100 КПА) као и ниски позитивни притисак (0-0,5 МПа).
Навојни прикључак (П, А, Р) Величине су доступни у Г3 / 8, Г1 / 2 и Г1, са прикључком на компримованом ваздуху (Кс) у Г1 / 8.
Тросмерни вакуумски магнетни вентил се углавном користи у: вакуумским јединицама, усисним палетизаторима, роботима, хранилицама, уређајима за отварање врећа. И остале апликације које захтевају брзо пребацивање између усисавања и атмосфере за брзог притиска и атмосфере, омогућавајући брзом опоравку.
· Велики капацитет протока
· Погодно за употребу вакуума и ниског притиска (вакуум: -100 кПа, низак притисак: 0-0,5 МПа)

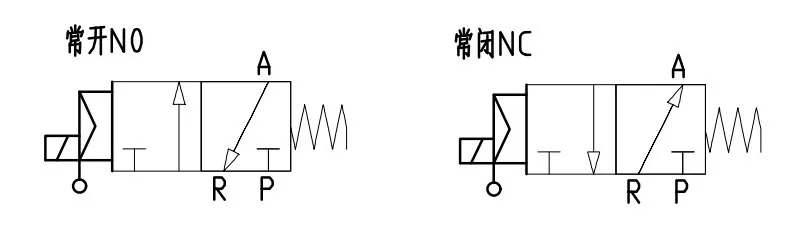

· Доступно у обично затвореним (НЦ) и нормално отвореним (не) типовима
· Опционално интерни пилот или спољна контрола пилота
|
Код наручивања |
|||||
|
ВУ07 |
02 |
11 |
- |
Д2448 |
W |
|
Модел: |
Величина порта: |
Контрола: |
|
Напон: |
Тип пилота: |
|
Ву07 серија Вакуумски вентилни вентил |
02: Г3 / 8 |
11: Електрично |
|
Д2448: ДЦ24В 4.8В |
Празно: унутрашњи пилот |
|
|
03: Г1 / 2 |
31: ваздух |
|
А22060: АЦ220В 6ВА |
В: спољни пилот |
|
|
05: Г1 |
|
|
|
|
|
Модел |
A |
Максимални проток (м³ / х) |
Вакуум (мин: мбар - мак: абс) |
Време одзива (МСЕЦ) је напајано |
Време одзива (МСЕЦ) де-енергизирано |
Лука |
Порт Порт (мм²) |
К Контролни притисак (бар) |
Тежина (кг) |
|
ВУ07 02 11 |
Г3 / 8 |
10 |
1000 0.5 |
16 |
27 |
11.5 |
103.8 |
4-7 |
|
|
ВУ07 02 11 |
Г1 / 2 |
20 |
1000 0.5 |
16 |
40 |
15 |
176 |
6-7 |
|
|
ВУ07 02 11 |
Г1 |
90 |
1000 0.5 |
18 |
42 |
25 |
490 |
6-8 |
|
Која је величина навоја ВУ07 вакуумског вентила?

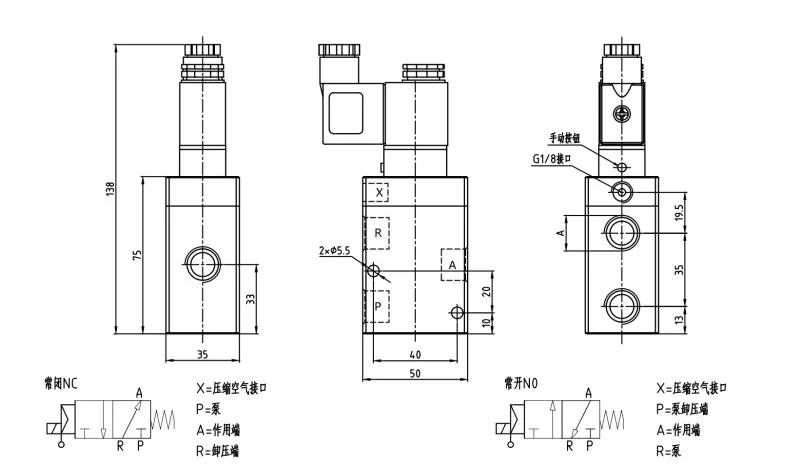

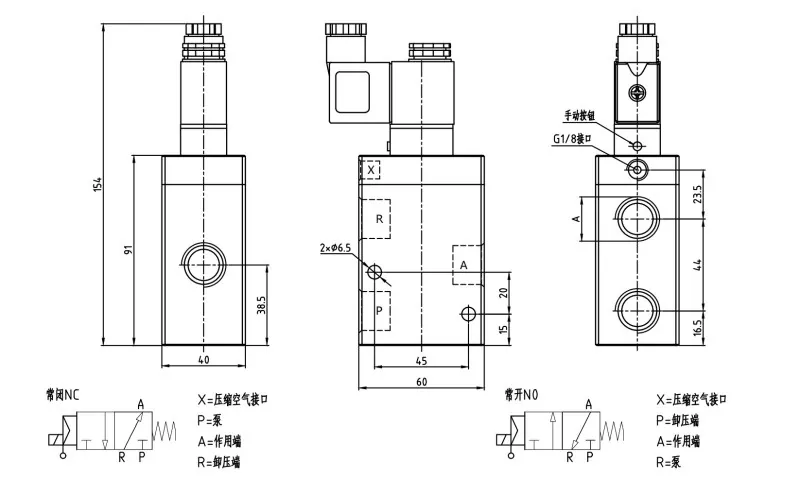

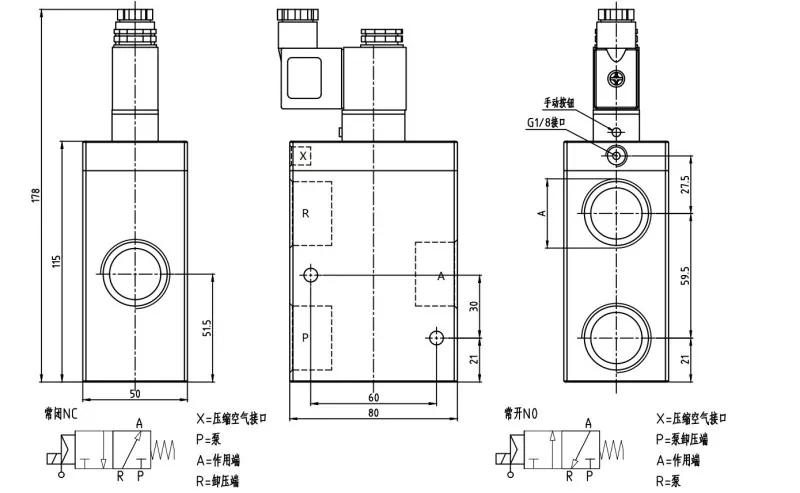

ВУ0702: Г3 / 8; ВУ0703: Г1 / 2; ВУ0705: Г1
Који су напони доступни за ВУ вакуумски вентил?
Ву вакуум соленоидни вентил доступан је у ДЦ24В 4.8В и АЦ220В 6ВА.
Која је величина луке компримованог ваздуха на ВУ вентилу?
Сви прикључници са компримираним ваздухом су Г1 / 8.
Шта значи јединица за цурење "торр · л / с"?
"ТОРР · Л / С" је заједничка јединица за мерење брзине пропуштања у високим вакуумским или ултра-вакуумским системима.
ТОРР: јединица притиска (1 ТОРР ≈ 133,3 ПА)
Л: литар (јединица запремине)
С: Друго (јединица времена)
Дакле, "ТОРР · Л / С" означава количину гаса (у Торр × литарима) цурење у секунди, што одражава перформансе заптивања система или компоненте.
Постоји ли веза измеђувакуумски генераторА вакуум магнетни вентил?
1.Вакуум контрола снабдевања
Вакуумски генератор ствара вакуум помоћу компримованог ваздуха, док вакуум магнетни вентил ради као прекидач.
Када је вентил отворен, вакуум се повезује на усисни чашницу или вакуумску линију.
Када је вентил затворен, вакуум је искључен.
2. Брзо пребацивање између вакуума и атмосфере
Током брање, вентил држи вакуум повезан.
За објављивање обратка, вентил прелази у атмосферу, тако да усисна чаша брзо губи усисавање.
3.енерги уштеда
У системима уштеде енергије, магнетни вентил може зауставити снабдевање компримованим ваздухом након што се постигне потребан вакуум ниво, смањење потрошње ваздуха.
4.типске апликације
Усисно палетизери
Аутоматизоване монтажне линије (под контролом ПЛЦ-а)
Системи робота Гриппинг
