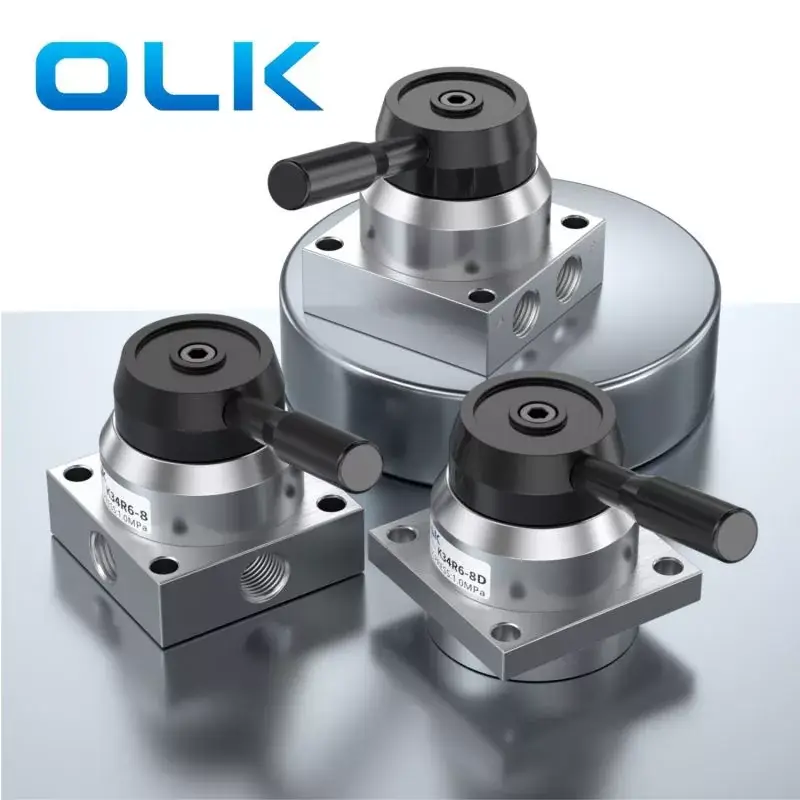

Оулеикаи (ОЛК) производи 2-положајне 4-смерне и 3-положајне 4-смерне К34 ручне ротационе вентиле/управљачке вентиле за цилиндар директног дејства. Имају тела вентила од легуре алуминијума која су отпорна на корозију и нерђају. Ова тела вентила високе чврстоће могу да раде непрекидно 48 сати. Прецизни навојни портови вентила К34 долазе са ручком која се може уклонити, а на дну има монтажне рупе за лакшу инсталацију.

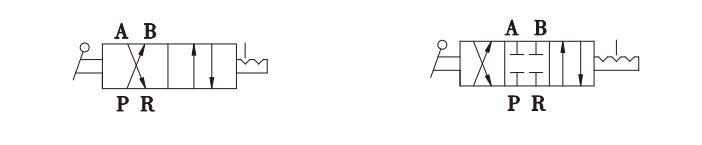

СИМБОЛ:
| Шифра за наручивање: | |||||
| K | 34 | Р6 | - | 8 | L |
| Модел: | Код | Функција: |
|
Величина порта: | Инсталација: |
| К: К серија ручни ручни ротирајући вентил |
24:2 позиција 4 начин | Р6: Ручна контрола |
|
8:Г1/4 | Празан: Једна рупа на једној страни |
|
|
34:3 позиција 4 начин |
|
|
|
Л: Двострука рупа на супротним странама |
|
|
|
|
|
|
О: Три рупе на дну |
|
|
|
|
|
|
Д: Четири рупе на дну |
|
Модел |
К34Р8-Л8 |
К34Р8-Л8 |
К24Р8-Л8Д |
К34Р8-Л8Д |
К24Р8-Л8С |
К34Р8-Л8С |
|
Радни медиј |
Ваздух (Филтрирајте кроз сито филтера од преко 40 μм) |
|||||
|
Режим акције |
РУЧНА контрола |
|||||
|
Величина порта |
Улаз=Излаз=ПТ1/4 |
|||||
|
Распон притиска |
0,15-0,8 МПа (21-114 пси) |
|||||
|
Положај |
2/4 Порт |
3/4 Порт |
2/4 Порт |
3/4 Порт |
2/4 Порт |
3/4 Порт |
|
Вокинг Прессуре |
‘-10-60℃ |
|||||
|
Доказни притисак |
1,5 МПа (215 пси) |
|||||
|
ОЛК пнеуматски ручни ротациони вентили – поређење 5 модела |
|||||||||
|
Пхото |
|
|
|
|
|
|
|
|
|
|
АЛЛ Модел |
4ХВ210/310/410/230/330/430 |
|
ХВ200А/Б |
|
ХВ-02/03/04 |
|
ХВ400-02/03/04 |
|
К34Р6-8/Л/Д |
|
Положај |
2 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
3 Поситион 4 Ваи |
|
|
3 Поситион 4 Ваи |
|
|
|
|
|
|
|
|
|
Величина порта |
Удаљеност даљинског управљача |
|
ПТ1/4 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
Г1/4 |
|
Карактеристике производа |
Монтажа на панел |
|
А: Четвороугаони интерфејс Б: двострани интерфејс, са пригушењем звука на дну |
|
|
|
|
|
Празан: Једна рупа на једној страни Л: Две рупе на супротним странама; Д: Четири рупе на дну; |
|
|
|
|
|
|
|
|
|
|
|
|
Дршка |
Ручка која се може уклонити |
|
Ручка која се може уклонити |
|
Ручка која се може уклонити |
|
Ручке које се не могу уклонити/пластичне |
|
Ручка која се може уклонити, ручка против опекотина |
|
|
|
|
|
|
|
|
|
|
|
|
Димензије основе |
200 серија: 62 мм |
|
Функција: |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
ХВ200А |
|
|
|
|
|
К34Р6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ХВ200Б |
|
|
|
|
|
К34Р6-8Л |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К34Р6-8Д |
|
|
|
|
|
|
|
|
|
|
|
|
Флип Англе |
105° |
|
Потрошња енергије |
≤80В (приправност≤0,5В) |
|
Лоад Беаринг |
45КГ-65КГ |
|
Боја |
Високи сјај бела |
|
Висина подизања |
65цм-85цм (може се опремити другим подизањем) |
|
Удаљеност даљинског управљача |
50 метара (отворени простор) |
|
Модел |
К34Р6-8 |
|
|
|
||
|
Радни медиј |
Ваздух (Филтрирајте кроз сито филтера од преко 40 μм) |
|||||
|
Режим акције |
РУЧНА контрола |
|||||
|
Величина порта |
Улаз=Излаз=ПТ1/4 |
|||||
|
Распон притиска |
0,15-0,8 МПа (21-114 пси) |
|||||
|
Положај |
3 позиција 4 начин |
|
|
|
||
|
Вокинг Прессуре |
‘-10-60℃ |
|||||
|
Доказни притисак |
1,5 МПа (215 пси) |
|||||
