Brand:
OLKSeries:
VF5120/VF5220/VF5320/VF5420/VF5520Position:
5/2 way,5/3 wayPort size:
RC3/8ВФ5000 електромагнетни вентил 5/2, 5/3 начин је директан тип цеви. Отвор калема је специјално обрађен да би се минимизирало трење, смањио почетни притисак и продужио радни век. Са великом величином отвора, вентил обезбеђује већи проток ваздуха, што га чини идеалним за рад са више покретача или средњих до великих цилиндара. Величина отвора серије ВФ5000 је 3/8.
Његова модуларна структура подржава инсталацију колектора, омогућавајући централизовано снабдевање ваздухом и поједностављујући цевовод. Дизајнирани за пнеуматске апликације великог протока, електромагнетни вентили серије ДС/ВФ 3000 и 5000 се обично примењују у индустријским машинама и аутоматизованим производним линијама.
· Висок проток
· Цевоводи / Модуларни / Уштеда простора
· Индустријска издржљивост
|
Код за наручивање |
||||||
|
ВФ5 |
130 |
_ |
4 |
G |
B |
02 |
|
Модел |
тип вентила |
|
напон |
врста линије |
манул |
величина порта |
|
ВФ5000 електромагнетни вентил |

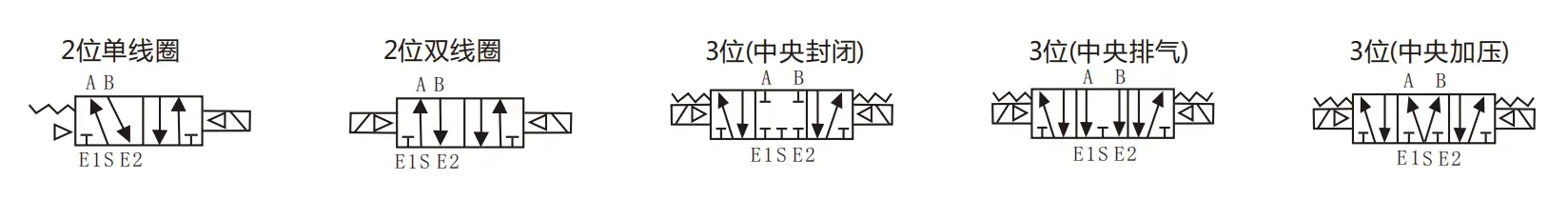

130: један соленоид 5/2 смјер |
|
3:110ВАЦ |
Г: тип линије |
|
02:ПТ3/8 |
|
|
230: дупли соленоид влаве 5/2 начин |
|
4:220ВАЦ |
Д:Дин тип |
|
|
|
|
330Ц: дупли соленоид влаве5/3ваи затворени центар |
|
5:24ВДЦ |
ДЗ:ДЗ са светлом |
|
|
|
|
430Е: дупли соленоид влаве5/3ваи издувни центар |
|
6:12ВДЦ |
|
|
|
|
|
530П: дупли електромагнетни вентил 5/3 центар притиска |
|
|
|
|
|
|
Заједничке спецификације |
|
|
Радни медиј |
Ваздух |
|
Температура буђења |
0-50℃ |
|
Подмазивање |
Нема потребе |
|
Мануал Оверриде |
Тип закључавања одвијачем |
|
Отпорност на ударце/вибрације |
30Г/5Г (8,3--2000Хз) |
|
Енцлосуре |
Отпоран на прашину |
|
Модел |
положај |
калем |
кгф/цм² (Мпа) |
Време одговора (мс) |
Макс. Радна фреквенција |
величина порта |
Ефективна површина попречног пресека мм² (ЦВ) |
кгф |
|

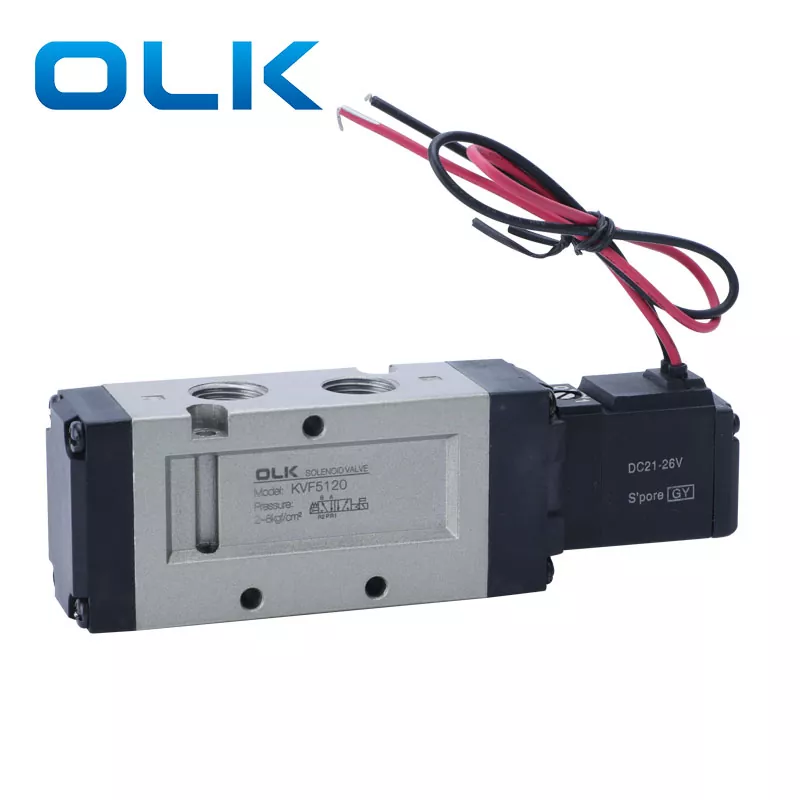

ВФ5120-□△Б-02 |
2 позиција |
појединачна акција |
1,5～9(0,15～0,8) |
≤30 мс |
5 |
ПТ3/8 |
45(2.5) |
0.38 |
|

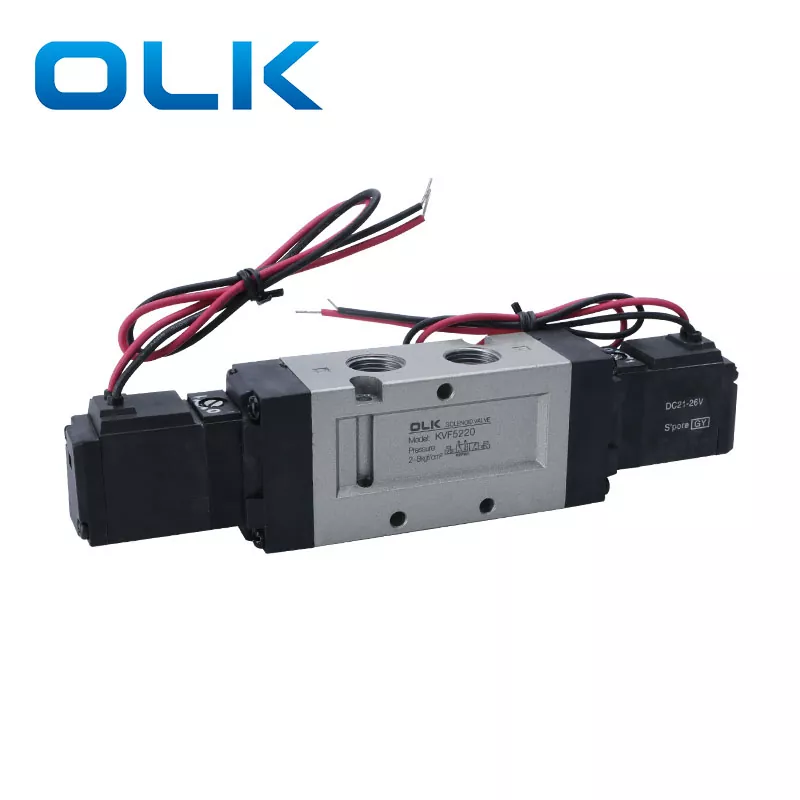

ВФ5220-□△Б-02 |
2 позиција |
двоструко дејство |
1~9(0,1~0,9) |
≤30 мс |
5 |
ПТ3/8 |
45(2.5) |
0.45 |
|
ВФ5320-□△Б-02 |
3 позиција |
двоструки соленоид влаве5/3ваи затворени центар |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ3/8 |
36(2) |
0.53 |
|

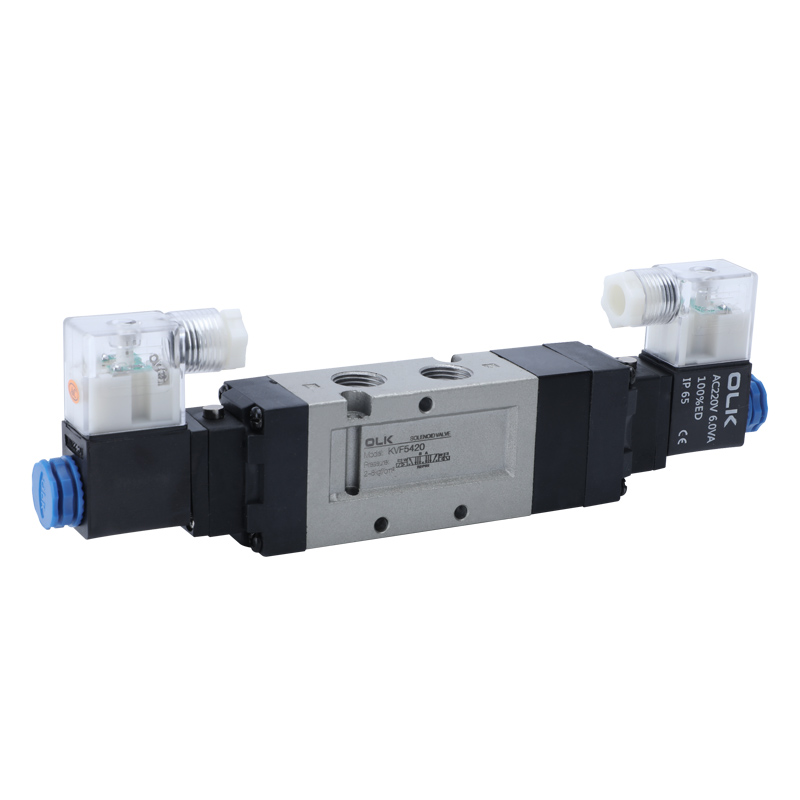

ВФ5420-□△Б-02 |
3 позиција |
дупли соленоид влаве5/3ваи издувни центар |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ3/8 |
41,4(2,3) |
0.53 |
|

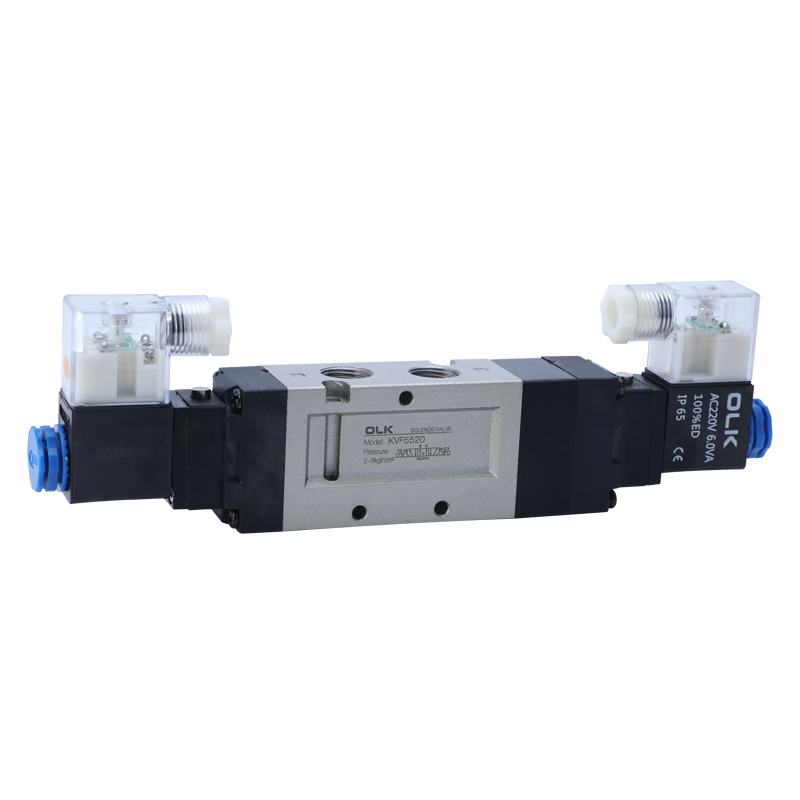

ВФ5520-□△Б-02 |
3 позиција |
двоструки електромагнетни вентил 5/3-краки центар притиска |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ3/8 |
36(2) |
0.53 |
Који модел може да замени ДС5000/ВФ5000?
ДС5000 може да замени ТПЦ у Кореји са истом функцијом, а ВФ 5000 може да замени СМЦ у Јапану са истом функцијом
Колики је пречник млазнице ДС5000/ВФ5000 електромагнетног вентила 5 пута?
ДС5000/ВФ5000 Отвор навоја је ПТ3/8
